Inhaltszusammenfassung für Viega 8350.31

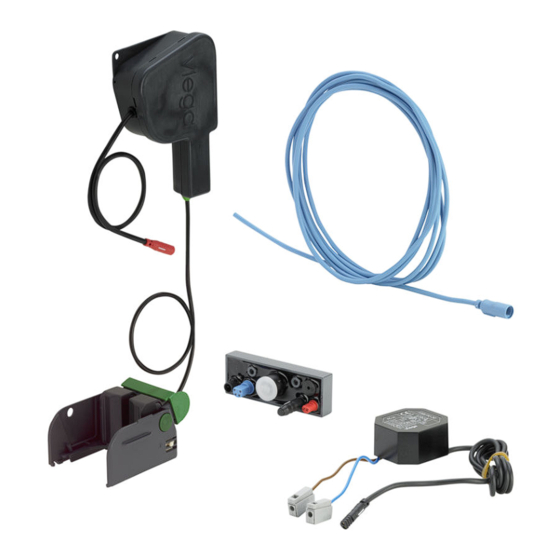

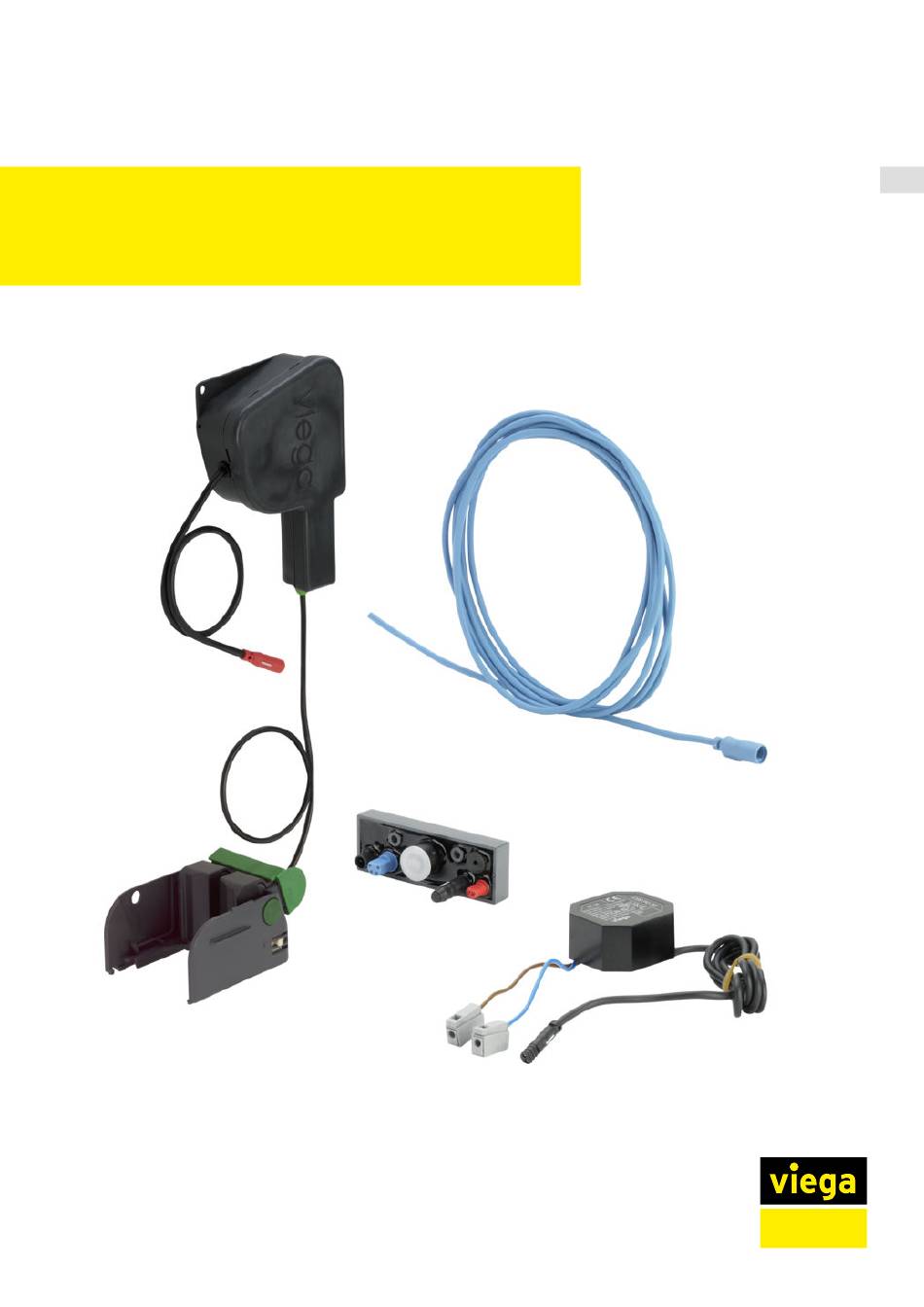

- Seite 1 Gebrauchsanleitung WC-Spülauslösung für UP-Spülkasten 2H, Kombination mit WC-Betätigungsplatten Visign for Public 1, Visign for Style 10, 13, 14 und Standard, Spü‐ lauslösung über bauseitigen potentialfreien Kontakt Modell Baujahr (ab) 8350.31 05/2012...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche 2.4 Produktbeschreibung 2.4.1 Übersicht 2.4.2 Technische Daten 2.4.3 Funktionsweise 2.4.4 Systemerweiterungen 2.4.5 Einstellmöglichkeiten 2.5 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 4 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. WC-Spülauslösung...
-
Seite 5: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedingungen Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk geeignete gemauerte Wände EN 1996-1-1 Schutzbereich zur Installation des VDE 0100-701 Netzteils in Dusch- und Bade‐ räumen Regelwerke aus Abschnitt: Technische Daten Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐... -
Seite 6: Bestimmungsgemäße Verwendung
Über die Hygiene+ Funktion können Spülungen zeitgesteuert ausgelöst werden, um eine Stagnation in Trinkwasserleitungen zu verhindern. Geeignete Spülkästen Der Einbau ist nur in folgenden Viega UP-Spülkästen möglich: Spülkasten Modell 2H Vergewissern Sie sich vor der Montage, welches Modell installiert ist. -
Seite 7: Produktbeschreibung
Produktinformation Geeignete manuelle Betätigungsplatten Die Montage der elektronischen Spülauslösung ist nur mit folgenden WC-Betätigungsplatten möglich: Produktreihe Bezeichnung Modellnummer innerhalb der Pro‐ duktreihe Standard 8180.1 Visign for Public 8326.1 Visign for Style 10, 13, 14 8315.1, 8333.1, 8334.1 Produktbeschreibung 2.4.1 Übersicht Abb. -
Seite 8: Technische Daten
Produktinformation 2.4.2 Technische Daten Das Produkt weist folgende technische Daten auf: Spülmenge Die Spülmengen für die manuelle Spülauslösung betragen: Kleinspülmenge: 3–4 Liter Großspülmenge: 6–9 Liter Bei elektronischer Auslösung können nur Spülungen mit der Großspül‐ menge von 6 oder 9 Litern ausgelöst werden. Elektrik Eingang (Netzteil) 100–240 V AC, 50–60 Hz, 180 mA... -
Seite 9: Funktionsweise
Produktinformation 2.4.3 Funktionsweise Elektronische Auslösung einer Spülung Abb. 2: Auslösung der Spülung über einen externen Signalgeber Über einen externen Signalgeber, z. B. einen Taster oder eine Licht‐ schranke, wird ein Signal zur Steuerung der Spülauslösung gesendet. Abb. 3: Signalübermittlung von der Steuerung zum Motor Die Steuerung übermittelt das elektronische Signal an die Antriebsein‐... -
Seite 10: Systemerweiterungen
Legionellen) bilden. Um die Keimbildung zu verhindern, ist es wichtig, Leitungen regelmäßig durchzuspülen. Zu diesem Zweck wurde die Viega Hygiene+ Funktion entwickelt. Mit der Hygiene+ Funktion können Spülungen zeitgesteuert ausgelöst werden. Intervall und Spülmenge werden je nach Bedarf eingestellt und von der Steuerung gespeichert. - Seite 11 Produktinformation Funkauslösung Abb. 6: Anschluss des Funkempfängers Um wie gezeigt einen Funkempfänger – statt eines kabelgebundenen externen Signalgebers – anschließen zu können, benötigen Sie fol‐ gendes Zubehör: Mit dem Funkempfänger Modell 8350.35 können Signale von HEWI- Funksendern zur Spülauslösung (z. B. an Stützklappgriffen) empfangen werden.
- Seite 12 Produktinformation Zusätzliche externe Signalgeber Abb. 7: Anschluss eines zweiten externen Tasters Um wie gezeigt einen weiteren externen Signalgeber anschließen zu können, benötigen Sie folgendes Zubehör: Mit dem Erweiterungskabeladapter Modell 8350.36 können gleichzeitig mehrere Signalgeber angeschlossen werden. So können z. B. zwei externe, kabelgebundene Taster kombiniert werden.
- Seite 13 Produktinformation Zusätzliche Funkauslösung Abb. 8: Anschluss von Funk- und Kabel-Signalgeber Um wie gezeigt neben dem externen Signalgeber eine Funkauslösung anschließen zu können, benötigen Sie folgendes Zubehör: Mit dem Erweiterungskabeladapter Modell 8350.36 können gleichzeitig mehrere Signalgeber angeschlossen werden. So kann z. B. ein Taster mit einer Funkauslösung kombiniert werden.
-
Seite 14: Einstellmöglichkeiten
Produktinformation Redundante Spannungsversorgung Abb. 9: Anschluss der redundanten Spannungsversorgung Um wie gezeigt eine redundante Spannungsversorgung mit einem zusätzlichen Batteriefach herzustellen, benötigen Sie folgendes Zubehör: Für eine redundante Spannungsversorgung kann mittels Adapter Modell 8355.91 zusätzlich das Batteriefach angeschossen werden. Das Batte‐ riefach ist im Lieferumfang des Adapters enthalten. -
Seite 15: Zubehör
Hygiene+ Spülmenge 6 Liter Hygiene+ Spülmenge 9 Liter Zubehör Erforderliches Zubehör Sie benötigen eine Betätigungsplatte, damit die Spülung auch direkt an dem WC ausgelöst werden kann. Die verwendbaren Viega Modelle finden Sie unter Ä „Geeignete manuelle Betätigungsplatten“ auf Seite 7. Optionales Zubehör Rohbauset Das Set Modell 8350.14 enthält eine Hohlwanddose zur Unterbringung... - Seite 16 Produktinformation Programmierset Für die Änderung der Spüleinstellung oder die Aktivierung der Hygiene + Funktion wird dieses Programmierset benötigt. Es enthält ein Anschlusskabel mit einem Programmierkontakt und einen Magnetstift. Der Programmierkontakt wird hinter der Platte montiert und an den blauen Eingang der Steuerung angeschlossen. Anschließend kann die Programmierung mit dem Magnetstift vorgenommen werden.
-
Seite 17: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Montagebedingungen Das Modell darf nur für die in Ä Kapitel 2.3.1 „Einsatzbereiche“ auf Seite 6 genannten Modelle verwendet werden. Einbauort des Netzteils Damit das Netzteil später zugänglich ist, sollte es an einer gut erreich‐ baren Stelle montiert werden. Vor Beginn der Fliesenarbeiten sollte eine Unterputz-Dose für das Netz‐... -
Seite 18: Benötigtes Material Und Werkzeug
Schutzbereichen 0 und 1 von Dusch- und Baderäumen nicht zulässig, siehe Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedin‐ gungen“ auf Seite 5. Viega empfiehlt, das Netzteil außerhalb der Schutzbereiche 0–2 zu installieren. Externe Signalgeber (optional) Wenn externe Signalgeber an die Steuerung angeschlossen werden sollen, müssen ggf. -
Seite 19: Montage
Handhabung Montage 3.2.1 Netzteil montieren GEFAHR! Gefahr durch elektrischen Strom Ein Stromschlag kann zu Verbrennungen und schweren Verletzungen bis hin zum Tod führen. Lassen Sie Arbeiten an der Elektrik nur durch Elektro- Fachhandwerker durchführen. Schalten Sie das Anschlusskabel vor Arbeiten daran immer spannungsfrei. -
Seite 20: Einbau Vorbereiten
Handhabung 3.2.2 Einbau vorbereiten Voraussetzungen: Der Spülkasten ist in der Vorwand eingebaut. Wenn externe Signalgeber angeschlossen werden sollen, sind die Kabel bis in den Spülkasten verlegt. Der Stromanschluss ist bis in den Spülkasten verlegt. Die Vorwand ist verfliest. ▶ Schachtabdeckung einschneiden. ▶... - Seite 21 Handhabung ▶ Ecken des Revisionsschachtes senkrecht bis zur Wandoberfläche einschneiden. ▶ Seiten des Revisionsschachtes nach außen knicken und abbrechen. Der Rand des Revisionsschachtes muss mit der Wandoberfläche bündig abschließen. ▶ Spülkastenabdeckung abnehmen. ▶ Gewindebolzen von der Spülkastenabdeckung entnehmen und auf‐ bewahren.
- Seite 22 Handhabung ▶ Verriegelung der Mechanik um 90° gegen den Uhrzeigersinn drehen. Die Mechanik ist entriegelt und kann entnommen werden. ▷ ▶ Mechanik entnehmen und aufbewahren. ▶ Distanzstück entnehmen und aufbewahren. WC-Spülauslösung...
-
Seite 23: Spülauslösung Montieren (Spülkasten 2H)
Handhabung 3.2.3 Spülauslösung montieren (Spülkasten 2H) Voraussetzungen: Der Revisionsschacht ist so gekürzt, dass er bündig mit der Fliesen‐ oberkante abschließt. Mechanik und Distanzstück sind entfernt. ▶ Eckventil schließen. ▶ Flexschlauch am Füllventil lösen (SW 19). ▶ Eckventil für ein paar Sekunden öffnen, um die Leitung zu spülen. ▶... - Seite 24 Handhabung Antriebseinheit montieren ▶ Platte schräg in den Spülkasten einführen. ▶ Rechte Seite der Halteplatte am Schachtrahmen des Spülkastens ausrichten. Der Haken an der rechten Seite der Halteplatte muss auf dem Vor‐ sprung des Schachtrahmens aufliegen. ▶ Halteplatte waagerecht ausrichten. Die Bügel an der linken Seite der Halteplatte müssen fest zwischen den senkrechten Lamellen in der Rückwand sitzen.
- Seite 25 Handhabung ▶ Antriebseinheit auf die Halteplatte schieben. Die Antriebseinheit muss sicher in der Führungsschiene liegen. ▶ Bowdenzugeinheit von links auf das Ablaufventil schieben. Die Bowdenzugeinheit muss spürbar auf dem Ablaufventil einrasten. WC-Spülauslösung...
- Seite 26 Handhabung Halter für Steuerung montieren ▶ Halter an den Domen positionieren. ▶ Gummistopfen von unten auf die Dome schieben, um den Halter zu befestigen. WC-Spülauslösung...
- Seite 27 Handhabung Steuerung anschließen Beachten Sie unbedingt die vorgegebene Anschlussrei‐ henfolge. Damit alle angeschlossenen Komponenten funktionieren, muss die Spannungsversorgung immer zuletzt hergestellt werden. INFO! Wenn die Stecker außerhalb des Spülkastens auf die Steuerung aufgesteckt werden, ist die Montage deutlich einfa‐ cher. ▶...
- Seite 28 Handhabung ▶ Steuerung in den Halter im Spülkasten einsetzen. ▶ Kabel im oberen Teil des Kastens verlegen und mit den mitgelie‐ ferten Kabelbindern befestigen. Die Kabel dürfen keine beweglichen Teile im Spülkasten behindern. WC-Spülauslösung...
- Seite 29 Handhabung Wasserleitung anschließen ▶ Flexschlauch an das Füllventil anschließen. ▶ Eckventil öffnen. ▶ Distanzstück einsetzen. WC-Spülauslösung...
- Seite 30 Handhabung Batteriefach montieren (optional) ▶ Halter für das Batteriefach von links auf das Distanzstück aufste‐ cken. ▶ Batteriefach durch die größere Öffnung in den Halter stecken. ▶ Batteriefach in die kleinere Öffnung schieben. Das Batteriefach muss direkt hinter dem Deckel im Halter einrasten. WC-Spülauslösung...
- Seite 31 Handhabung Mechanik montieren ▶ Mechanik in den Bügel des Ablaufventils einhängen. ▶ Mechanik einsetzen. Die Mechanik muss genau in den Aussparungen des Spülkastens sitzen. ▶ Verriegelung der Mechanik um 90° im Uhrzeigersinn drehen. Die Mechanik ist verriegelt. ▷ Als nächster Schritt erfolgt die Montage der Betätigungs‐ platte gemäß...
-
Seite 32: Externe Signalgeber Anschließen
Handhabung 3.2.4 Externe Signalgeber anschließen HINWEIS! Sachschäden durch Überspannung Wenn Sie an das Anschlusskabel für den externen Taster Spannung anlegen, beschädigen Sie dadurch die Steue‐ rung. Legen Sie keine externe Spannung an! Voraussetzungen: Bauseitige Taster mit Schließfunktion oder potentialfreiem Kontakt (Schließdauer min. -
Seite 33: Inbetriebnahme
Handhabung Inbetriebnahme 3.3.1 Spülung einstellen Programmiersperre Die Steuerung kann nach dem Anlegen der Versorgungsspannung für 30 Minuten programmiert werden. Nach Ablauf der 30 Minuten wechselt die Steuerung in den Normalbetrieb – die Programmierung ist gesperrt. Wenn die Einstellungen nach dieser Zeit geändert werden sollen, muss die Steuerung für mindestens 10 Sekunden von der Spannungsversor‐... - Seite 34 Handhabung Spülmenge einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv. Das Programmierset ist vorhanden. ▶ Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. ▶ Kabel des Programmierkontakts an die Steuerung anschließen. WC-Spülauslösung...
- Seite 35 Handhabung ▶ Magnetschlüssel über den Programmierkontakt halten. Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. ▷ ▶ Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 1. Signalton Spülmenge 6 l 2.
-
Seite 36: Hygiene+ Funktion Einstellen
Handhabung ▶ Schutzkappe auf den Kontakt aufstecken. 3.3.2 Hygiene+ Funktion einstellen Bei der Auslieferung ist die Hygiene+ Funktion der Spülung deaktiviert. Wenn Sie die Hygiene+ Funktion nutzen wollen, müssen die hier beschriebenen Einstellungen vorgenommen werden. Die Auswahl der Spülmenge für die Hygiene+ Funktion kann nur erfolgen, wenn zuvor die Hygiene+ Funktion durch Auswahl eines Zeitintervalls aktiviert wurde. - Seite 37 Handhabung Spülintervall einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „ Program‐ miersperre “ auf Seite 33. Das Programmierset ist vorhanden. ▶ Schutzkappe des Programmieranschlusses von der Steuerung abnehmen. ▶...
- Seite 38 Handhabung ▶ Magnetschlüssel vor den Programmierkontakt halten. Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. ▷ ▶ Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach 8. Signalton Hygiene+ Spülmenge 6 l (Werkseinstellung, wenn Hygiene+ aktiv ist) 9.
- Seite 39 Handhabung ▶ Schutzkappe auf den Kontakt aufstecken. Hygiene+ Spülmenge einstellen Voraussetzungen: Der Revisionsschacht ist geöffnet und die Steuerung ist erreichbar. Die Programmiersperre der Steuerung ist nicht aktiv Ä „ Program‐ miersperre “ auf Seite 33. Das Programmierset ist vorhanden. Das Hygiene+ Intervall ist eingestellt. ▶...
- Seite 40 Handhabung ▶ Kabel des Programmierkontaktes an die Steuerung anschließen. ▶ Magnetschlüssel vor den Programmierkontakt halten. ▷ Im Folgenden zeigen Signaltöne an, welche Einstellung aktiv ist. ▶ Magnetschlüssel entfernen, um Einstellung vorzunehmen. Folgende Werte können durch das Entfernen des Magnetschlüssels eingestellt werden: Magnetschlüssel entfernen Einstellung nach...
- Seite 41 Handhabung ▶ Kabel des Programmierkontaktes abziehen. ▶ Schutzkappe auf den Kontakt aufstecken. WC-Spülauslösung...
-
Seite 42: Fehler, Störungen Und Abhilfe
Handhabung Fehler, Störungen und Abhilfe Fehler Ursache Abhilfe WC spült nicht Versorgungsspannung ausgefallen Manuelle Auslösung betätigen Spülkasten ist noch nicht voll‐ Warten, bis der Spülkasten ausrei‐ ständig gefüllt chend gefüllt ist Kein Wasser im Spülkasten, Eck‐ Eckventil öffnen ventil geschlossen Steuerung defekt Steuerung austauschen Steckerverbindung Netzteil / Steu‐... -
Seite 43: Batterie Wechseln
Handhabung 3.5.2 Batterie wechseln Spülkasten 2H Nur bei Verwendung eines Batteriefachs zur redundanten Spannungsversorgung. Voraussetzungen: Die Betätigungsplatte ist entfernt. Die Mechanik ist entfernt (vgl. Ä Kapitel 3.2.2 „Einbau vorbereiten“ auf Seite 20). Durch den Revisionsschacht besteht freier Zugriff auf den Spül‐ kasten. -
Seite 44: Entsorgung
Handhabung ▶ Neue Batterien einsetzen und Batteriefach wieder schließen. ▶ Batteriefach durch die größere Öffnung in den Halter stecken. ▶ Batteriefach in die kleinere Öffnung schieben. Dabei muss das Batteriefach direkt hinter dem Deckel im Halter ein‐ rasten. ▶ Mechanik wieder einsetzen und verriegeln. ▶... - Seite 45 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN170240...
