jbc CD-SE Bedienungsanleitung

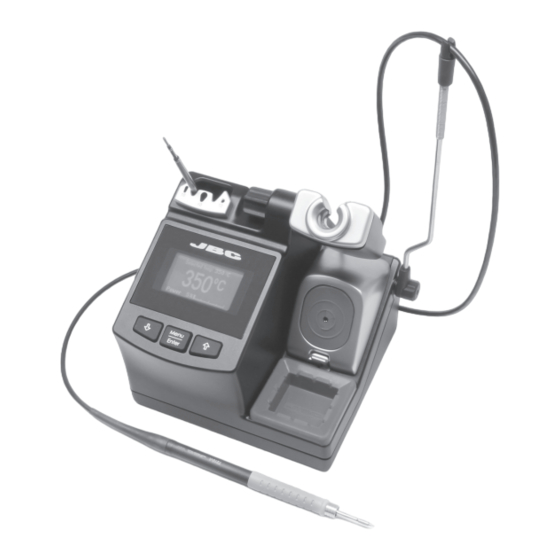

Precision soldering station
Verwandte Anleitungen für jbc CD-SE
Inhaltszusammenfassung für jbc CD-SE

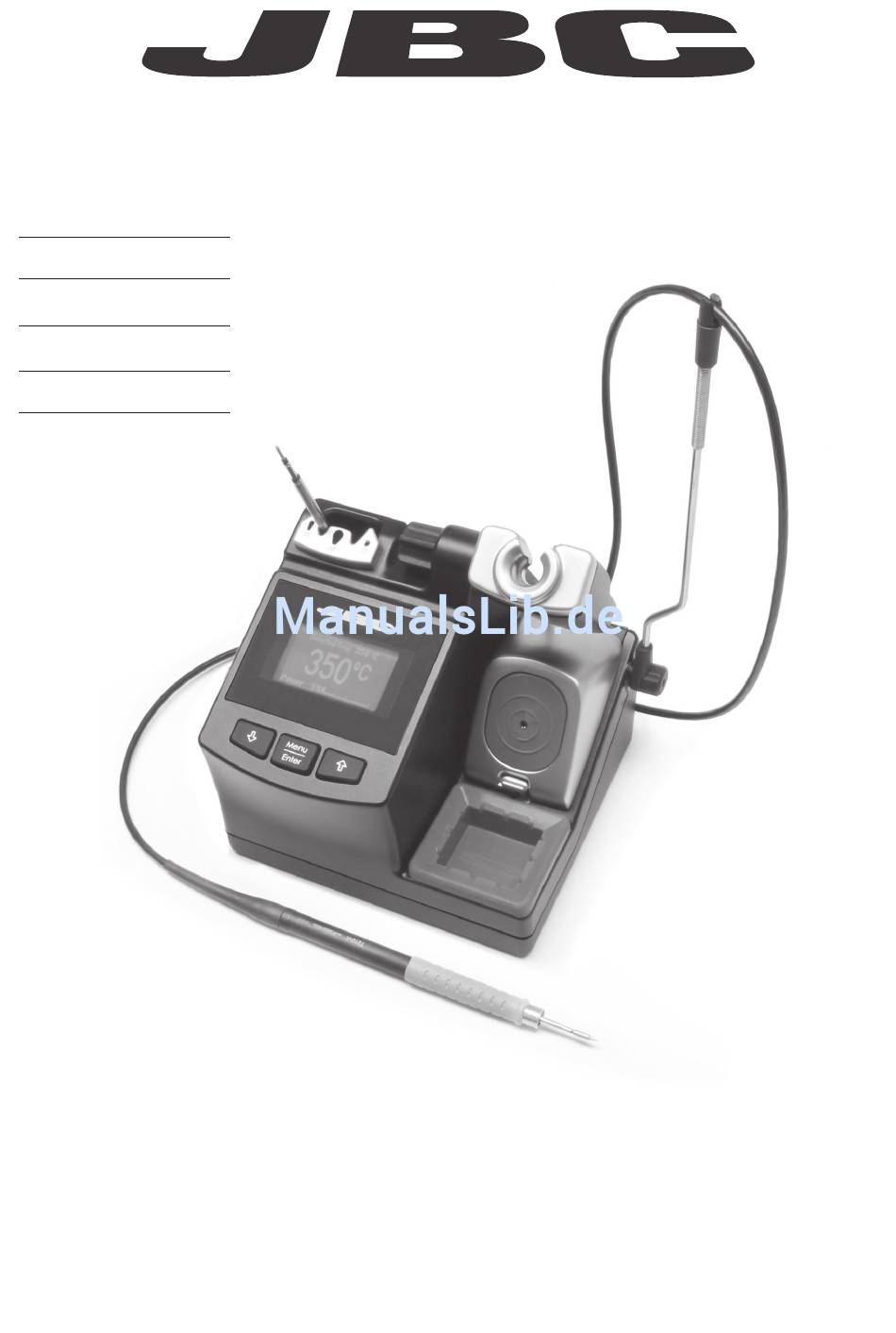

- Seite 1 Page English Español Deutsch 中文 Precision Soldering Station Ref. CD-SE...
- Seite 19 Estación soldadora de precisión Ref. CD-SE...
-
Seite 37: Präzisions Lötstation
Präzisions Lötstation Ref. CD-SE... - Seite 38 Kartuschen ........2 Einheiten Ref. 0009417 (100V/120V) Ref. C210001 (x1) 0009401 (230V) C210008 (x1) Brass Wool Sponge Handbuch ....1 Einheit Messingwolle ..1 Einheit Schwamm ....1 Einheit Ref. 0016876 Ref. CL6210 Ref. S0354 w w w.jbctools.com Precision Soldering Station Ref. CD-SE...
- Seite 39 w w w.jbctools.com Merkmale Kabelausleger Verstellbare Abla- ge: Intelligentes Heizmanagement Spitzen- Schnellwechsler Prozess- Steuerung Spitzenreinigungssystem Precision Purpose Handle Präzisions-Handstück Ref. T210-A Hauptschalter Sicherung Netzsteckdose USB-B-Anschluss Potenzialausgleichsbuchse...
-
Seite 40: Verstellbare Ablage
Verstellbare Ablage Kabelausleger (Ref. CC3702) Stellen Sie die Werkzeugablage Fixieren Sie das Kabel am Aufleger und stellen ihn so ein, um passend auf Ihre Arbeitsposi- Kabelsalat zu vermeiden. tion ein. Spitzenreinigungssystem Wählen Sie die Option aus, die am besten Ihre Reinigungsbedürfnisse erfüllt. Splashguard Antisplash Membrane Spritzschutz... - Seite 41 w w w.jbctools.com Wenn Sie den Spritzschutz entfernen müssen, befolgen Sie folgende Schritte: 1. Entriegeln Sie den Spritzschutz. 2. Nehmen Sie ihn heraus. Weitere Optionen für den Spritzschutz (nicht im Lieferumfang enthalten): Inox Wool Metal Brush Edelstahlwolle Metallbürste Ref. CL6205 Ref.
- Seite 42 Kompatible Handstücke Für allgemeine Anwendungen C245 Kartuschensortiment General Purpose Handle Universal-Handstück Ref. T245-A Softtouch-Griff und Wärmeisoliertes (Ref. 0016057) Blue Handle · Universal-Handstück, blauer Griff Dies ermöglicht Ihnen, das bei Lötarbeiten mit Ref. T245-PA Bleilegierungen benutzte Handstück von dem bei bleifreien Aufträgen benutzten zu unterscheiden. Non-slip Handle ·...
- Seite 43 w w w.jbctools.com Für Präzisionsanwendungen C210 Kartuschensortiment Precision Purpose Handle · Präzisions-Handstück Ref. T210-A Blue Precision Handle · Präzisions-Handstück, blauer Griff Ref. T210-PA Dies ermöglicht Ihnen, das bei Lötarbeiten mit Bleilegierungen benutzte Handstück von dem bei bleifreien Aufträgen benutzten zu unterscheiden. Für größere Nachfrage Wichtig : Arbeiten Sie nur mit C245-Kartuschen, wenn sie an einer CD-Station benutzt werden.
-
Seite 44: Spitzen-Schnellwechsler
Spitzen-Schnellwechsler Sparen Sie Zeit und wechseln Sie sicher Kartuschen, ohne die Station auszuschalten. 1. Entfernen 2. Einsetzen 3. Fixieren Handstück im Abzieher Handstück auf der neuen Drücken Sie die Kartusche* positionieren und Kartusche Kartusche positionieren, wie folgt in die Fixieröffnungen: entfernen. -
Seite 45: Usb-Anschluss
JBC Updater www.jbctools.com/software.html Aktualisieren Sie die Stations-Software über USB-Verbindung: Kabel USB AB Updater JBC Manager www.jbctools.com/manager.html Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen: jede JBC Station Cable USB AB Manager Settings Ändern Sie Einstellungen für eine Gruppe von JBC-Stationen gleichzeitig. -
Seite 46: Betrieb
Betrieb Das exklusive Heizsystem von JBC Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Daraus ergibt sich eine fünfmal längere Spitzenstandzeit. 1. Arbeit 2. -
Seite 47: Prozess-Steuerung
w w w.jbctools.com Prozess-Steuerung Arbeitsbildschirm Zeigt eine spezifische Fixed temp. 3 5 0 Fixtemperatur an. Levels ºC 2 7 0 3 5 0 4 0 0 Angezeigt, wenn Sie Temperaturstufen ausgewählt haben. Selected temp. 3 5 0 Der Arbeitsbildschirm liefert in Echtzeit wertvolle “Temp. - Seite 48 Standard Min.temp. beträgt ten oder Platten mit hoher 200 ºC (392 ºF). Diese wird als Wärmeabfuhr), empfiehlt ein geeigneter Ausgangspunkt JBC nachdrücklich andere für mit Blei arbeitende Anwen- Hilfsmittel wie Vorheizgeräte dungen angesehen. zu verwenden. Nützlich für die Vorgabe einer...
- Seite 49 w w w.jbctools.com Werkzeug-Einstellungen Empfehlungen Warnungen Parameterbeschreibung Ideal zum Löten von me- unzutreffend Eine Temperatur festlegen Einen Wert innerhalb des hreren Bauteilen mit einer Temperaturbereichs der bestimmten Temperatur. Die Station festlegen (90-450 Station wird jeden Versuch ºC/190-840 ºF). der Temperaturänderung abweisen.
- Seite 50 Werte innerhalb ±50 °C Temp Anpass Sorgt für eine präzisere (± 90 °F) einstellen, um Wenn der Nutzer Anpassung zwischen der Nullfehler zu erreichen. JBC das Kartuschenmodell ausgewählten Temperatur empfiehlt nachdrücklich die wechselt, sollte dieser und der derzeitigen. Benutzung von TID-A oder Parameter auf 0 ºC/F oder...
-
Seite 51: Wartung
Halterung und setzen Sie sie erneut in die notwendig, benutzen Sie ein Werkzeug, Station ein. um sie herauszudrücken. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. - Seite 52 Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlage für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist.
-
Seite 53: Technische Daten
CD-9SE 100V 50/60Hz. Eingangssicherung: 2A. Ausgang: 23,5V. Steuereinheit Modell: CD-9E - Gesamtgewicht des Geräts: 2.7 Kg (5.9 lb) - Abmessungen: 150 x 175 x 145 mm - Spitzenausgangsleistung: CD-SE: 40W - Temperaturauswahl: 90-450 °C (190-840 °F) (±5%) - Idle Temp. Stabilität (noch Luft): ±1.5 ºC (±3 ºF) - Spitze-Erde-Widerstand: <2 ohms... - Seite 71 w w w.jbctools.com Exploded View · Despiece · Explosionszeichnung · 分解图...
- Seite 72 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre este Die 2-Jahres-Garantie von JBC this equipment against all equipo contra cualquier defecto ersteckt sich auf das Gerät bei manufacturing defects, including de fabricación, Herstellungsfehlern, einschließlich the replacement of defective parts incluyendo la sustitución de partes...
