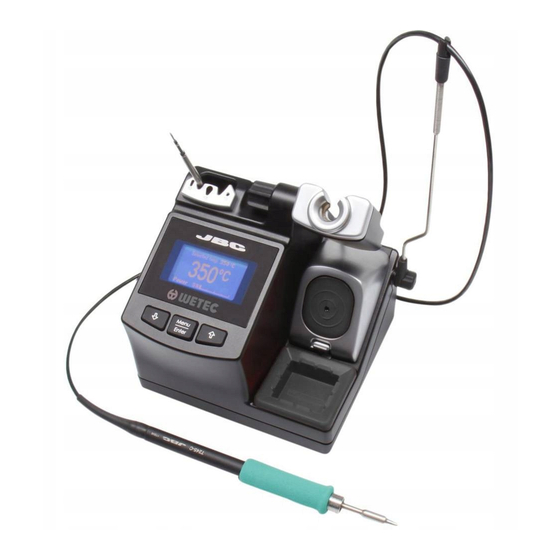

jbc CD-BE Bedienungsanleitung
Verwandte Anleitungen für jbc CD-BE
Inhaltszusammenfassung für jbc CD-BE
- Seite 1 INSTRUCTION MANUAL Page English Español Deutsch 中文 Compact Soldering Station Ref. CD-BE...
- Seite 19 MANUAL DE INSTRUCCIONES Estación soldadora Compacta Ref. CD-BE...
- Seite 37 BEDIENUNGSANLEITUNG Lötstation Kompakt Ref. CD-BE...
- Seite 38 Kartuschen ..........2 Stücke Ref. 0009417 (100V/120V) Ref. C245903 (x1) 0009401 (230V) C245741 (x1) Brass Wool Sponge Handbuch ....1 Stück Messingwolle ....1 Stück Schwamm ....1 Stück Ref. 0017353 Ref. CL6210 Ref. S0354 w w w.jbctools.com Compact Soldering Station Ref. CD-BE...
- Seite 39 w w w.jbctools.com Merkmale Kabelausleger Verstellbare Ablage: Intelligentes Heizmanagement Spitzen-Schnellwechsler Prozess-Steuerung Spitzenreinigungssystem General Purpose Handle Universal-Handstück Ref. T245-A Hauptschalter Sicherung Netzsteckdose USB-B-Anschluss Potenzialausgleichsbuchse...
-
Seite 40: Verstellbare Ablage
Verstellbare Ablage Kabelausleger (Ref. CC3702) Stellen Sie die Fixieren Sie das Kabel am Aufleger und stellen ihn so ein, um Werkzeugablage passend auf Kabelsalat zu vermeiden. Ihre Arbeitsposition ein. Spitzenreinigungssystem Wählen Sie die Option aus, die am besten Ihre Reinigungsbedürfnisse erfüllt. Splashguard Spritzschutz Antisplash Membrane Schutzmembran Ref. - Seite 41 w w w.jbctools.com Spritzschutz entfernen müssen 1. Entriegeln Sie den Spritzschutz. 2. Nehmen Sie ihn heraus. Weitere Optionen für den Spritzschutz (nicht im Lieferumfang enthalten): Inox Wool Metal Brush Edelstahlwolle Metallbürste Ref. CL6205 Ref. CL6220 Sorgt für eine bessere Bei sorgfältiger Benutzung Reinigung an der Spitze.
- Seite 42 Kompatible Handstücke Für allgemeine Anwendungen C245 Kartuschensortiment General Purpose Handle Universal-Handstück Ref. T245-A Softtouch-Griff und Wärmeisoliertes (Ref. 0016057) Blue Handle Blauer Griff Blauer Griff, um ihn leicht von anderen Griffen zu Ref. T245-PA unterscheiden Non-slip Handle Rutschfester Griff Softtouch-Griff Ref. T245-B Soft Thermal Insulator Handle Schaumstoffgriff mit Wärmeisolierung Ref.
-
Seite 43: Für Präzisionsanwendungen
w w w.jbctools.com Für Präzisionsanwendungen C210 Kartuschensortiment Precision Purpose Handle Präzisions-Handstück Ref. T210-A Blue Precision Handle Blauer Präzisions-Handstück Ref. T210-PA Blauer Griff, um ihn leicht von anderen Griffen zu unterscheiden Für größere nachfrage Wichtig : Arbeiten Sie nur mit C245-Kartuschen, wenn sie an einer CD-Station benutzt werden. Handstücke für intensive Lötaufgaben, die ständig hohe Temperaturanforderungen stellen. -
Seite 44: Kompatible Kartuschen
Spitzen-Schnellwechsler Sparen Sie Zeit und wechseln Sie sicher Kartuschen, ohne die Station auszuschalten. 1. Entfernen 2. Einsetzen 3. Fixieren Handstück im Abzieher Handstück auf der neuen Drücken Sie die positionieren und Kartusche Kartusche positionieren, Kartusche* wie folgt in die entfernen. leichten Druck nach unten Fixieröffnungen: ausüben und Handstück aus... -
Seite 45: Usb-Anschluss
Aktualisieren Sie die Stations-Software über USB-Verbindung: Kabel USB AB Updater JBC Manager www.jbctools.com/manager.html Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen: jede JBC Station Kabel USB AB Manager Settings Ändern Sie Einstellungen für eine Gruppe von JBC-Stationen gleichzeitig. -
Seite 46: Betrieb
Betrieb Das exklusive Heizsystem von JBC Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Daraus ergibt sich eine fünfmal längere Spitzenstandzeit. 1. Arbeit 2. -
Seite 47: Prozess-Steuerung
w w w.jbctools.com Prozess-Steuerung Arbeitsbildschirm Zeigt eine spezifische Fixed temp. 3 5 0 Fixtemperatur an. Angezeigt, wenn Sie Levels ºC 2 7 0 3 5 0 4 0 0 Temperaturstufen ausgewählt haben. Selected temp. 3 5 0 Der Arbeitsbildschirm liefert in Echtzeit wertvolle Informationen “Temp. -
Seite 48: Stationseinstellungen
Kunststoffen (z.B. Leiterplatten oder Platten mit Standard Min.temp. beträgt riveting) arbeiten. hoher Wärmeabfuhr), empfiehlt 200 ºC (392 ºF). Diese wird als JBC nachdrücklich andere ein geeigneter Ausgangspunkt Hilfsmittel wie Vorheizgeräte zu für mit Blei arbeitende verwenden. Anwendungen angesehen. Metronom Nützlich für die Vorgabe einer... - Seite 49 w w w.jbctools.com Werkzeug-Einstellungen Parameterbeschreibung Empfehlungen Warnungen Eine Temperatur festlegen Ideal zum Löten von Unzutreffend Einen Wert innerhalb des mehreren Bauteilen mit einer Temperaturbereichs der bestimmten Temperatur. Die Station festlegen (90 - 450 ºC Station wird jeden Versuch / 190 - 840 ºF). der Temperaturänderung abweisen.
- Seite 50 Werte innerhalb ±50 °C Temp Anpass Sorgt für eine präzisere (± 90 °F) einstellen, um Wenn der Nutzer das Anpassung zwischen der Nullfehler zu erreichen. JBC Kartuschenmodell wechselt, ausgewählten Temperatur und empfiehlt nachdrücklich die sollte dieser Parameter auf der derzeitigen.
-
Seite 51: Wartung
Halterung und setzen Sie sie erneut in die notwendig, benutzen Sie ein Werkzeug, um Station ein. sie herauszudrücken. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden. -
Seite 52: Sicherheit
Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlage für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist. -
Seite 53: Technische Daten
- Gesamtgewicht des Geräts: 2.6 Kg (5.7 lb) - Abmessungen: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in) - Spitzenausgangsleistung: CD-BE: 130W - Temperaturauswahl: 90-450 °C (190-840 °F) (±5%) - Idle Temp. Stabilität (noch Luft): ±1.5 ºC (±3 ºF) - Spitze-Erde-Widerstand: <2 ohms... - Seite 55 w w w.jbctools.com 产品特性 集线器 可调式支架: 智能热管理 快捷烙铁头更换器 操作控制 焊嘴清洁系统 普通用途手柄 Ref. T245-A 主开关 保险丝 电源插座 USB-B 接口 电位连接...
- Seite 70 Exploded View · Despiece · Explosionszeichnung · 分解图...
- Seite 72 Warranty JBC’s 2 year warranty covers this equipment against all manufacturing defects, including the replacement of defective parts and labour. Warranty does not cover product wear or misuse. In order for the warranty to be valid, equipment must be returned, postage paid, to the dealer where it was purchased. Please register your warranty within 30 days of purchase in www.jbctools.com/productregistration.
