Wiederanbringen der Abschir-
mung und Schließen der Klappen
Laschen
16
Führen sie nach der Installation von Optionskarten auf der
Systemplatine des Druckers folgende Schritte aus, um die
Abschirmung wieder anzubringen und die Klappen zu
schließen.

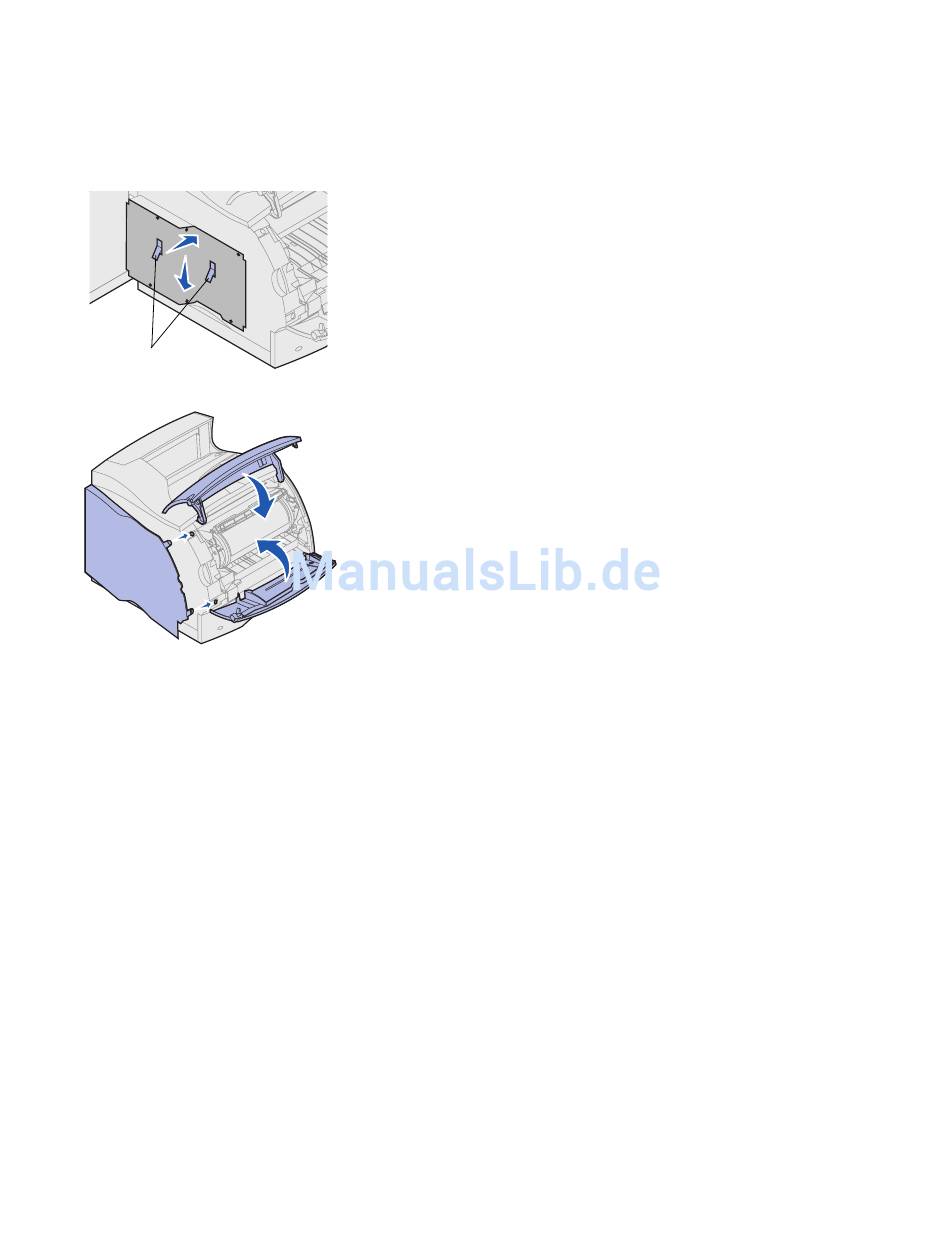

1
Halten Sie die Abschirmung an den Laschen, und
richten Sie die drei Öffnungen in der Abschirmung
auf die oberen drei Schrauben aus. Halten Sie die
Abschirmung an den Laschen, und schieben Sie sie
nach unten auf die Schrauben. Ziehen Sie alle sechs
Schrauben an.
2
Schließen Sie die Seitenklappe.
3
Schließen Sie die obere und die untere Vorder-
klappe.
Hinweis: Wenn Sie die Anweisungen im Abschnitt
„Konfigurieren des Druckers" ab Seite 6
noch nicht ausgeführt haben, holen Sie dies
jetzt nach.
