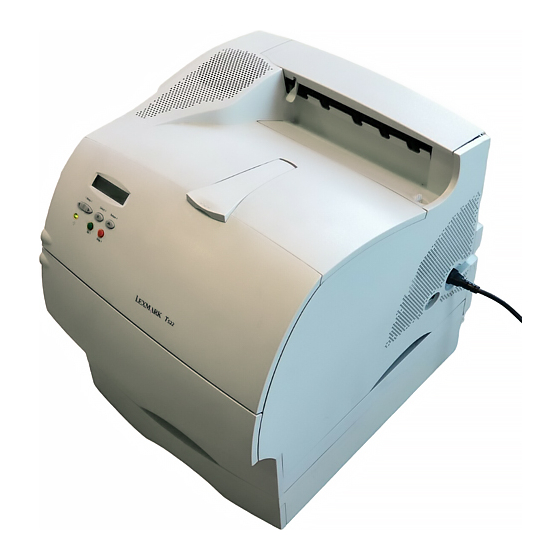

Übersicht über den Drucker Die folgenden Abbildungen zeigen ein Standard-Netzwerkmodell und einen vollständig konfigurierten Drucker. Wenn Sie zusätzliche Optionen zur Papierhandhabung an Ihrem Drucker angebracht haben, sieht er dem vollständig konfigurierten Modell ähnlicher. Hinweise zu anderen möglichen Konfigurationen finden Sie im Installationshandbuch. Typische Konfiguration Vollständig konfiguriert des Netzwerkmodells...
Verwenden der Bedienerkonsole Dieser Abschnitt enthält Informationen zur Bedienerkonsole, zum Ändern der Druckereinstellungen und zu den Bedienerkonsolenmenüs. Sie können die meisten Druckereinstellungen über die Softwareanwendung oder den Druckertreiber ändern. Einstellungen, die Sie in der Anwendung oder über den Druckertreiber ändern, gelten nur für den Auftrag, den Sie für den Ausdruck vorbereiten.
Verwenden der Tasten der Bedienerkonsole Mit den fünf Tasten der Bedienerkonsole können Sie ein Menü öffnen, durch Wertelisten blättern, Druckereinstellungen ändern und auf Fehlermeldungen reagieren. Neben den Tasten der Bedienerkonsole finden Sie die Nummern 1 bis 6. Diese Nummern werden verwendet, um persönliche Identifikationsnummern (PIN) für Druck- und Zurückhalte-Aufträge einzugeben.
Zurück Drücken Sie , um zur vorherigen Menüebene oder Menüoption Zurück zurückzukehren. Drücken Sie die Taste , während der Drucker die Meldung Bereit, Belegt Stop oder Wartet anzeigt, um vorübergehend alle Aktivitäten zu stoppen und den Stop Drucker offline zu setzen. Als Statusmeldung wird auf der Bedienerkonsole des Druckers die Meldung Nicht bereit angezeigt.
Drücken Sie , um zu den vorherigen Menüs zurückzukehren. Um neue Zurück Standardeinstellungen festzulegen, wählen Sie weitere Menüoptionen aus. Drücken Sie , wenn Sie bei der letzten Druckereinstellung sind, die Sie ändern möchten. Fortfahren Benutzerdefinierte Einstellungen bleiben so lange in Kraft, bis Sie neue Einstellungen speichern oder die Werksvorgaben wiederherstellen.
Menüs deaktiviert Wenn Ihr Drucker als Netzwerkdrucker konfiguriert ist, auf den eine Reihe von Benutzern Zugriff haben, wird möglicherweise Menüs deaktiviert angezeigt, wenn Sie die Taste drücken, Menü während die Statusmeldung Bereit angezeigt wird. Das Deaktivieren der Menüs verhindert, daß Benutzer die Bedienerkonsole verwenden, um unbeabsichtigt Änderungen an einer Standardeinstellung des Druckers vorzunehmen, die durch den Verwalter des Druckers festgelegt wurde.
Verwenden der Druck- und Zurückhaltefunktionen Beim Senden eines Druckauftrags an den Drucker können Sie im Treiber angeben, daß der Drucker den Auftrag im Speicher zurückhalten soll. Wenn Sie zum Drucken des Auftrags bereit sind, müssen Sie an der Bedienerkonsole des Druckers über die Menüs den angehaltenen Druckauftrag angeben, der gedruckt werden soll.
Drucken und Löschen von angehaltenen Druckaufträgen Sobald verzögerte Druckaufträge im Druckerspeicher gespeichert sind, können Sie an der Bedienerkonsole des Druckers angeben, was mit einem oder mehreren dieser Aufträge geschehen soll. Im Menü Auftrag stehen Ihnen folgende Optionen zur Verfügung: Vertraul. Job oder Angehaltene Jobs (Druck wiederholen, Reservierter Druck und Druck bestätigen).
Drücken Sie Auswählen – Wenn Sie nach einem bestimmten Druckauftrag suchen, drücken Sie , um durch die Menü Liste der verfügbaren Druckaufträge zu blättern, und drücken Sie , sobald der Auswählen gewünschte Druckauftrag angezeigt wird. Neben dem Namen des Druckauftrags wird ein Sternchen (*) angezeigt, das darauf hinweist, daß...
Reservierter Druck Wenn Sie einen Druckauftrag mit der Kennzeichnung Reservierter Druck senden, druckt der Drucker den Auftrag nicht sofort, sondern speichert ihn, so daß Sie ihn später drucken können. Der Druckauftrag bleibt solange im Speicher, bis Sie ihn im Menü Angehaltene Jobs löschen. Druckaufträge mit der Kennzeichnung Reservierter Druck können gelöscht werden, wenn der Drucker weiteren Speicherplatz für die Verarbeitung zusätzlicher angehaltener Aufträge benötigt.
Seite 19
Verwenden Sie die Tasten der Bedienerkonsole, um die Ihrem vertraulichen Druckauftrag zugeordnete vierstellige PIN einzugeben. Die Zahlen neben den Tastennamen geben an, welche Taste für die einzelnen Ziffern (1-6) gedrückt werden muß. Während der Eingabe der PIN werden Sternchen in der Bedienerkonsole angezeigt, um die Vertraulichkeit sicherzustellen.
Abbrechen von Druckaufträgen So brechen Sie einen Druckauftrag ab: Drücken Sie . In der ersten Zeile wird angezeigt und in der zweiten Zeile Menü Menü Auftrag Auftragsabbruch Hinweis: Die Menüoption steht als einzige Option zur Verfügung, wenn sich Menü Auftrag der Drucker im Status befindet.
Bedrucken von Folio- und Statement-Papier Die Papierformate „Folio“ und „Statement“ sind im Menü Papierformat nicht verfügbar, wenn die Option Formaterkennung nicht auf Aus gesetzt ist. So schalten Sie die Formaterkennung aus: Halten Sie die Tasten gedrückt, während Sie den Drucker einschalten. Auswählen Zurück Lassen Sie die Tasten los, sobald Selbsttest läuft angezeigt wird.
Papiereigenschaften Die folgenden Papiereigenschaften haben Einfluß auf Druckqualität und Zuverlässigkeit. Wir empfehlen Ihnen, diese Richtlinien zu beachten, wenn Sie neues Papier kaufen. Ausführliche Informationen erhalten Sie im Card Stock & Label Guide auf der Website von Lexmark unter www.lexmark.com Gewicht...
Wellung Die Wellenbildung ist die Neigung von Papier, sich an den Kanten wellenförmig zu verbiegen. Eine zu starke Wellenbildung kann zu Problemen beim Einziehen des Papiers führen. Das Papier wellt sich normalerweise, nachdem es den Drucker durchlaufen hat, wo es hohen Temperaturen ausgesetzt ist. Das Lagern von unverpacktem Papier in feuchten Räumen, sogar im Papierfach, kann dazu beitragen, daß...
Empfohlenes Papier Um eine optimale Druckqualität und Zuverlässigkeit beim Papiereinzug zu gewährleisten, verwenden Sie 75 g/m schweres xerografisches Papier. Geschäftspapier ist für die allgemeine Verwendung im geschäftlichen Bereich konzipiert und kann ebenso eine annehmbare Druckqualität bieten. Bevor Sie größere Mengen einer bestimmten Papiersorte kaufen, sollten Sie Probeausdrucke vornehmen.
Auswählen von vorgedruckten Formularen und Briefbögen Beachten Sie die folgenden Richtlinien bei der Auswahl vorgedruckter Formulare und Briefbögen zum Bedrucken. • Verwenden Sie für ein optimales Ergebnis Papier mit vertikaler Faserrichtung. • Verwenden Sie nur Formulare und Briefbögen, die in einem Offset-Litographie- oder Tiefdruckverfahren bedruckt wurden.
Auswählen des Papiers Durch das ordnungsgemäße Einlegen des Papiers können Papierstaus vermieden und somit ein problemloser Druckbetrieb ermöglicht werden. Beachten Sie folgende Hinweise, um Papierstaus oder eine schlechte Druckqualität zu vermeiden: • Verwenden Sie immer neues, unbeschädigtes Papier. • Ermitteln Sie vor dem Einlegen des Papiers die bevorzugte Druckseite. Diese Angabe finden Sie normalerweise auf der Verpackung.
Auswählen von Briefumschlägen Beachten Sie beim Bedrucken von Briefumschlägen die folgenden Richtlinien: • Verwenden Sie zur Erzielung der bestmöglichen Druckqualität nur qualitativ hochwertige Briefumschläge, die speziell für Laserdrucker entwickelt wurden. • Verwenden Sie immer neue, unbeschädigte Briefumschläge. • Legen Sie stets nur ein Briefumschlagformat in den Briefumschlageinzug ein. •...
Seite 28
Zufuhr des Druckers zu erhalten: Drucken Sie fünf Blätter Papier. Warten Sie ungefähr fünf Sekunden. Drucken Sie weitere fünf Blätter Papier. Detaillierte Informationen zu Etikettendruck, Eigenschaften und Gestaltung finden Sie im Handbuch Card Stock & Label Guide auf der Lexmark Website unter www.lexmark.com...
Drucken Sie fünf Blätter Papier. Warten Sie ungefähr fünf Sekunden. Drucken Sie weitere fünf Blätter Papier. Ausführliche Informationen erhalten Sie im Card Stock & Label Guide auf der Website von Lexmark unter www.lexmark.com Auswählen von Folien Der Drucker kann direkt auf Folien drucken, die für die Verwendung in Laserdruckern geeignet sind.
Hinweis: Wenn Sie mit einem nicht unterstützten Papierformat arbeiten, wählen Sie das nächstgrößere Papierformat. Informationen zum Drucken von Karten und Etiketten finden Sie im Card Stock & Label Guide auf der Website von Lexmark unter folgender Adresse: www.lexmark.com Papierformat Abmessungen...
Seite 31
Papieretiketten Polyesteretiketten Zweikomponentenetiketten Für das Bedrucken von Etiketten auf dem Lexmark T522 ist eine spezielle Reinigungseinheit der Fixierstation für Etiketten erforderlich, die ein beidseitiges Bedrucken ausschließt. Die Reinigungseinheit der Fixierstation für Etiketten ist im Lieferumfang einer speziellen Etikettenkassette für das Bedrucken von Etiketten enthalten. Weitere Informationen zum Erwerb einer Reinigungseinheit der Fixierstation für Etiketten finden Sie unter Bestellen von...
Seite 32
Für Papier mit einem höheren Papiergewicht als 176 g/m ist die horizontale Faserrichtung zu bevorzugen. Für das Bedrucken von Etiketten auf dem Lexmark T522 ist eine spezielle Reinigungseinheit der Fixierstation für Etiketten erforderlich, die ein beidseitiges Bedrucken ausschließt. Briefumschläge mit einem Papiergewicht von 105 g/m dürfen höchstens 25 % Baumwolle enthalten.
Einlegen von Druckmedien In diesem Abschnitt finden Sie Hinweise zum Einlegen von Druckmedien in die verschiedenen Zufuhroptionen. Durch das ordnungsgemäße Einlegen des Papiers können Papierstaus vermieden und kann somit ein problemloser Druckbetrieb ermöglicht werden. Ermitteln Sie vor dem Einlegen des Papiers die bevorzugte Druckseite. Diese Angabe finden Sie normalerweise auf der Verpackung.
Einlegen von Papier in ein Papierfach Befolgen Sie diese Anweisungen, um Druckmedien in eines der Standard- oder der optionalen Papierfächer einzulegen. Nehmen Sie das Papierfach heraus. Drücken Sie die Seitenführungsverstellung, und schieben Sie die Seitenführung im Papierfach ganz nach rechts. Drücken Sie den Längenführungshebel, und schieben Sie die Längenführung an die richtige Stelle für das Papierformat, das Sie einlegen.
Papierkapazitätsm arkierung Setzen Sie das Fach wieder ein. Einlegen von Briefbögen Um Briefbögen einseitig zu bedrucken, legen Sie die Seite wie abgebildet mit dem gedruckten Briefkopf nach unten ein. Um Briefbögen beidseitig zu bedrucken, legen Sie die Seite wie abgebildet mit dem gedruckten Briefkopf nach oben ein.
Einlegen von Papier in die Universalzuführung In die Universalzuführung können verschiedene Papierformate und Papiersorten, z. B. Folien, Postkarten, Briefkarten und Briefumschläge, eingelegt werden. Sie eignet sich für das einseitige Bedrucken von Briefbögen, farbigem Papier oder anderem Spezialpapier. Beachten Sie beim Einlegen von Druckmedien in die Universalzuführung die folgenden Angaben zu Kapazität, Papierformaten und Bedienung.
Seite 37
• Die Druckmedien sollten mit der empfohlenen Druckseite nach oben eingelegt werden, wobei das oberste Blatt zuerst in die Universalzuführung eingezogen wird. • Legen Sie keine Gegenstände auf der Universalzuführung ab. Üben Sie keinen Druck, insbesondere nicht von oben, auf die Zuführung aus. •...
Seite 38
So legen Sie Druckmedien in die Universalzuführung ein: Drücken Sie den unteren Entriegelungshebel. Die Klappe der Universalzuführung öffnet sich. Ziehen Sie die Metalleiste im ausgesparten Bereich der Universalzuführung weit genug heraus, damit das Papier, das Sie verwenden, eingelegt werden kann. Schieben Sie die Seitenführung ganz nach rechts.
Seite 39
– Biegen Sie das Papier in beide Richtungen, oder fächern Sie die Briefumschläge auf. Das Papier darf nicht geknickt oder zerknittert sein. Gleichen Sie die Kanten auf einer ebenen Fläche an. – Halten Sie Folien an den Kanten fest, und vermeiden Sie es, die Druckseite zu berühren. Fächern Sie den Folienstapel auf, um Staus zu verhindern.
– Einlegen von Papier und Folien – Einlegen von Briefumschlägen – Einlegen von Briefbögen Einlegen von Papier und Folien Legen Sie Papier mit der linken Stapelkante an die Begrenzungsmarkierung für die Stapelhöhe an; die empfohlene Druckseite zeigt nach oben. Fahren Sie mit Schritt 7 fort.
Fahren Sie mit Schritt 7 fort. Hinweis: Wenn es beim Bedrucken von Briefumschlägen zu einem Papierstau kommt, sollten Sie weniger Briefumschläge in die Universalzuführung einlegen. Einlegen von Briefbögen Legen Sie Briefbögen entsprechend den am Drucker installierten Optionen ein. Klicken Sie auf das Thema, das auf die Konfiguration Ihres Druckers zutrifft.
Seite 42
Mit Duplexeinheit Legen Sie Briefbögen für das beidseitige Bedrucken (Duplexdruck) mit dem Briefkopf nach unten ein. Die Seite des Blatts mit dem Briefkopf sollte zuletzt in den Drucker eingezogen werden. Fahren Sie mit Schritt 7 fort. Hinweis: Der Drucker verfügt im Menü Papier über die Menüeinstellung Papiereinzug, die das einseitige Bedrucken von Briefbögen (oder anderen vorgedruckten Druckmedien) ermöglicht, die speziell für den beidseitigen Druck (Duplexdruck) eingelegt wurden.
Schieben Sie die Papierseitenführung nach links, bis sie den Druckmedienstapel leicht berührt. Biegen Sie die Druckmedien nicht. Wählen Sie die Papierzufuhr, das Papierformat und die Papiersorte in Ihrer Softwareanwendung, und wählen Sie das Papierformat und die Papiersorte an der Bedienerkonsole des Druckers. Stellen Sie sicher, daß...
Seite 44
Schieben Sie die Metallleiste gerade zurück, um die Universalzuführung wieder zu verkürzen. Schließen Sie die Klappe der Universalzuführung.
Einlegen von Briefumschlägen in den Briefumschlageinzug Stellen Sie den Druckeruntersatz des Briefumschlageinzugs vorsichtig auf das verwendete Briefumschlagformat ein. – Ganz geschlossen (hineingedrückt zum Drucker hin) für kurze Briefumschläge – Verlängert bis zur Mittelposition für Briefumschläge mittlerer Länge – Ganz geöffnet (verlängert auf die volle Länge) für lange Briefumschläge Legen Sie keine Gegenstände auf dem Briefumschlageinzug ab.
Seite 46
Schieben Sie die Führung für die Briefumschlagkante ganz nach rechts. Biegen Sie einen Stapel Briefumschläge vor und zurück, und gleichen Sie dann die Kanten auf einer ebenen Oberfläche an. Drücken Sie die Ecken nach unten, um sie zu glätten. Fächern Sie die Briefumschläge auf. Auf diese Weise wird verhindert, daß die Kanten der Briefumschläge zusammenkleben, damit sie ordnungsgemäß...
Seite 47
Verwenden Sie keine Briefumschläge mit Briefmarken, Briefklammern, Fenstern, ARNUNG beschichtetem Futter oder Klebeflächen. Solche Briefumschläge können den Drucker schwer beschädigen. Weitere Informationen finden Sie unter Auswählen Briefumschlägen. Hinweis: Legen Sie nicht mehr Briefumschläge ein, indem Sie diese unter das Gewicht des Briefumschlageinzugs drücken.
Seite 48
Lassen Sie das Briefumschlaggewicht auf den Stapel herunter. Wählen Sie die Papierzufuhr, das Papierformat und die Papiersorte in Ihrer Softwareanwendung. Wählen Sie das Papierformat und die Papiersorte an der Bedienerkonsole des Druckers: Stellen Sie sicher, daß das Papierformat für den Briefumschlageinzug (Brief.Zuf. Größe) auf die verwendete Briefumschlaggröße eingestellt ist.
Einlegen von Papier in die 2000- Blatt-Zuführung Hinweise zum Einlegen von Druckmedien in die 2000-Blatt-Zuführung finden Sie im 2000-Blatt- Zuführung - Benutzerhandbuch auf der Lexmark T522 Dokumentations-CD, die im Lieferumfang Ihres Druckers enthalten ist.
Papierlagerung Durch eine richtige Aufbewahrung des Papiers wird ein störungsfreier Druck gewährleistet. Beachten Sie die folgenden Richtlinien: • Die besten Ergebnisse erzielen Sie, wenn Sie Papier bei einer Temperatur von ca. 21 C und einer relativen Luftfeuchtigkeit von 40 % aufbewahren. •...
Fachverbindung Die Fachverbindung aktiviert die automatische Funktion zur Verbindung von Fächern, wenn Sie Druckmedien desselben Formats und derselben Sorte in mehreren Papierzuführungen (Fächern) verwenden. Sie haben beispielsweise in zwei optionale Fächer dieselben Druckmedien eingelegt und für beide dieselbe Papiersorte eingestellt. Sobald das eine Fach leer ist, entnimmt der Drucker automatisch Druckmedien aus dem anderen Fach, da der Drucker feststellt, daß...
Tips zum Vermeiden von Papierstaus Durch sorgfältige Auswahl und korrektes Einlegen der Druckmedien können die meisten Papierstaus bereits vermieden werden. Wenn ein Papierstau auftritt, gehen Sie wie im Abschnitt Beseitigen von Papierstaus beschrieben vor. Wenn häufig Papierstaus auftreten, sollten Sie die folgenden Tips zum Vermeiden von Papierstaus beachten: •...
Hinweis: Wir raten davon ab, Druckkassetten von Drittherstellern zu verwenden. Druckqualität und Zuverlässigkeit können nicht garantiert werden. Für optimale Ergebnisse sollten Sie Lexmark Zubehör für den Drucker verwenden. Um den restlichen Toner zu nutzen, ziehen Sie die Kassette an beiden Handgriffen heraus. Halten Sie die Kassette mit den Pfeilen nach unten, und schütteln Sie sie.
Seite 54
Folgen Sie den Anweisungen auf der Verpackung der neuen Druckkassette, um die verbrauchte Druckkassette zum Recycling zurück an Lexmark zu senden. Durch die Rückgabe verbrauchter Druckkassetten tragen Sie zu den weltweiten Recycling- Anstrengungen bei, ohne daß Ihnen dadurch Kosten entstehen.
Austauschen der Laderolle Bestellen Sie ein neues Laderollenset, wenn Tonernebel oder Hintergrundschattierungen auftreten. Hinweise dazu erhalten Sie unter Bestellen von Verbrauchsmaterial. Führen Sie zum Austauschen der Laderolle die im folgenden beschriebenen Schritte aus. Ausführliche Installationshinweise finden Sie in der Dokumentation, die der Laderolle beigefügt ist. Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers.
Austauschen der Übertragungsrolle Bestellen Sie eine neue Übertragungsrolle, wenn der Druck auf den Seiten hell erscheint oder Tonernebel oder Hintergrundschattierungen auftreten. Informationen zum Bestellen einer Übertragungsrolle finden Sie unter Bestellen von Verbrauchsmaterial. Führen Sie zum Austauschen der Übertragungsrolle die im folgenden beschriebenen Schritte aus. Ausführliche Installationshinweise finden Sie in der Dokumentation, die der Übertragungsrolle beigefügt ist.
Hinweise dazu erhalten Sie unter Bestellen von Verbrauchsmaterial. ACHTUNG: Die Fixierstation sollte nur von einem Lexmark Wartungstechniker ausgetauscht werden. Hinweis: Verwenden Sie für optimale Druckergebnisse Lexmark Verbrauchsmaterialien mit dem Drucker. Wenn Sie sich in den USA oder Kanada befinden, erhalten Sie unter der Nummer 1-800-438-2468 Informationen zu autorisierten Lexmark Ersatzteilhändlern in Ihrer Nähe.
Zurücksetzen des Wartungszählers Nachdem Sie alle Komponenten des Wartungskits ausgetauscht haben, setzen Sie den Wartungszähler zurück: Halten Sie die Tasten gedrückt, während Sie den Drucker einschalten. Auswählen Zurück Lassen Sie die Tasten los, wenn die Meldung Selbsttest läuft angezeigt wird. Der Drucker durchläuft die Einschalt-Testsequenz, und in der ersten Zeile der Anzeige wird angezeigt.
Um optimale Ergebnisse zu erzielen, sollten Sie für Ihren Drucker Lexmark Zubehörteile verwenden. In den USA oder Kanada können Sie unter der Telefonnummer 1-800-438-2468 Informationen zu autorisierten Händlern für Lexmark Zubehör in Ihrer Nähe erfragen. Auch auf der Lexmark Website unter www.lexmark.com...
Reinigungseinheiten der Fixierstation für Etikettendruck werden für das beidseitige Bedrucken nicht empfohlen. Laderolle Bestellen Sie Teilenummer 99A1017. Übertragungsrolle Bestellen Sie Teilenummer 99A1015. Fixierstation Bestellen Sie eine Fixierstation, wenn die Meldung 80 Planmäßige Wartung zum ersten Mal angezeigt wird. In der folgenden Tabelle finden Sie die Teilenummer für die Fixierstation für Ihren Drucker.
Lagern von Verbrauchsmaterial Bewahren Sie Zubehörteile bis zur Installation in der Originalverpackung auf. Vermeiden Sie folgende Umgebungsbedingungen: • Temperaturen über 43°C • Umgebung mit starken Schwankungen der Luftfeuchtigkeit oder Temperatur • Direkte Sonneneinstrahlung • Staubige Umgebung • Im Auto für einen längeren Zeitraum •...
Überprüfen eines nicht antwortenden Druckers Tritt ein Problem auf, sollten Sie zunächst folgendes prüfen: • Ist das Netzkabel an den Drucker und an eine ordnungsgemäß geerdete Steckdose angeschlossen? • Ist der Drucker eingeschaltet? • Ist die Stromversorgung nicht durch einen Schutzschalter oder einen anderen Schalter unterbrochen? •...
Beseitigen von Papierstaus Durch sorgfältige Auswahl und korrektes Einlegen der Druckmedien können die meisten Papierstaus bereits vermieden werden. (Vorschläge finden Sie unter Tips zum Vermeiden von Papierstaus.) Wenn ein Papierstau auftritt, gehen Sie wie in diesem Abschnitt beschrieben vor. Um Papierstaumeldungen zu löschen, müssen Sie das gesamte Papier aus dem Papierweg entfernen. Drücken Sie , um den Druckvorgang fortzusetzen.
Zugreifen auf Bereiche mit einem Papierstau Um auf Bereiche mit einem Papierstau zuzugreifen, öffnen Sie Klappen und Abdeckungen und nehmen Papierfächer heraus. Wenn an Ihrem Drucker eine Universalzuführung angebracht ist, so ist diese sichtbar, wenn die untere Vorderklappe des Druckers geöffnet ist. Die Abbildung zeigt die Position der Papierzuführungen und mögliche Bereiche für Papierstaus.
ACHTUNG: Der hintere Teil des Druckerinnenraums ist heiß. Greifen Sie die Druckkassette am Handgriff, ziehen Sie die Druckkassette nach oben zur oberen Vorderklappe hin, und ziehen Sie sie dann gerade in Ihre Richtung heraus. Stellen Sie sie auf einem Blatt Papier ab. Ziehen Sie das Papier nach rechts oben in Ihre Richtung hinaus.
Vor Erreichen der Ablage Öffnen Sie die hintere Klappe. Entfernen Sie das Papier, indem Sie feststellen, welcher Teil des Papiers sichtbar ist. – Wenn die Mitte des Papiers sichtbar ist, fassen Sie das Papier an beiden Seiten, und ziehen Sie es vorsichtig aus dem Drucker. –...
Schließen Sie die hintere Klappe. Beim Verlassen des Druckers hin zur Ablage Ziehen Sie das Papier gerade heraus. Wenn sich das Papier nicht mühelos herausziehen läßt, ziehen Sie nicht weiter. Öffnen Sie die obere Vorderklappe, und ziehen Sie das Papier heraus.
230 Papierstau Duplex überpr. Bei Papierstaus, die die Meldung 230 Papierstau verursachen, müssen Sie die vordere Abdeckung der Duplexeinheit öffnen. Hinweis: Um die Meldung zu löschen, müssen Sie das gesamte Papier aus dem Papierweg entfernen. Öffnen Sie die hintere Klappe der Duplexeinheit. Suchen Sie unter der hinteren Klappe der Duplexeinheit nach der Kante des Papiers, um festzustellen, wo das Papier gestaut ist: –...
Seite 69
Ziehen Sie das Papier nach unten und in Ihre Richtung heraus, wenn sich das Papier in dieser Position befindet. Schließen Sie die hintere Klappe der Duplexeinheit. Stellen Sie sicher, daß sie hörbar einrastet. Suchen Sie die ausgesparten Stellen an beiden Seiten der vorderen Abdeckung der Duplexeinheit.
Wenn die Kante des Papiers sichtbar ist, ziehen Sie das Papier gerade nach oben heraus. Wenn das Papier nicht sichtbar ist, fahren Sie mit Schritt 9 fort. Schließen Sie andernfalls die vordere Abdeckung der Duplexeinheit. Schieben Sie das integrierte Fach heraus. Entfernen Sie alle Papierblätter, die sich möglicherweise in der vorderen Abdeckung der Duplexeinheit befinden.
Um Anweisungen zum Beheben des Papierstaus zu erhalten, klicken Sie auf den Bereich, in dem der Stau aufgetreten ist: • Auf der geneigten Fläche eines Papierfachs oder zwischen zwei Fächern • Zwischen drei Fächern (Dies kann passieren, wenn Sie Papier im Legal-Format in die Fächer einlegen oder wenn Sie eine optionale 250-Blatt-Zuführung zusammen mit anderen optionalen Zuführungen installiert haben.) •...
Zwischen drei Fächern Zu dieser Art von Papierstau kann es kommen, wenn Sie Papier im Format „Legal“ in die Fächer einlegen oder wenn Sie eine zusätzliche 250-Blatt-Zuführung zusammen mit anderen zusätzlichen Zuführungen installiert haben. Ziehen Sie das Papierfach aus dem Druckeruntersatz heraus. Wenn nur ein kleines Stück des Papiers sichtbar ist, ziehen Sie nicht daran, um das Papier zu entfernen.
Zwischen einem Fach, der Duplexeinheit und dem integrierten Fach Ziehen Sie das Papierfach aus dem Druckeruntersatz heraus. Wenn nur ein kleines Stück des Papiers sichtbar ist, ziehen Sie nicht daran, um das Papier zu entfernen. Ziehen Sie die vordere Abdeckung der Duplexeinheit langsam gerade aus der Duplexeinheit heraus.
Seite 74
Ziehen Sie das integrierte Fach aus dem Drucker heraus. Wenn Sie die Kante des Papiers im integrierten Fach sehen: Ziehen Sie das Papier nach unten heraus. Schieben Sie das Fach wieder ganz in den Drucker. Schieben Sie die vordere Abdeckung der Duplexeinheit wieder in die Duplexeinheit hinein. Stellen Sie sicher, daß...
Setzen Sie die Druckkassette wieder ein. Richten Sie die seitlichen Führungen der Druckkassette auf die Aufnahmen im Druckkassettenfach aus. Richten Sie sich dabei nach den farbigen Pfeilen im Drukker. Führen Sie die Druckkassette nach unten, bis sie einrastet. Schließen Sie die obere und untere Vorderklappe des Druckers. Schieben Sie das Papierfach wieder ganz in den Drucker.
250 Papierstau Uni.Zuf. überpr. Ziehen Sie die gestauten Druckmedien langsam gerade aus der Universalzuführung. Hinweis: Um die Meldung zu löschen, müssen Sie das gesamte Papier aus dem Papierweg entfernen. 260 Papierstau Briefu. überpr. Briefumschlagstaus können in zwei Bereichen auftreten. Hinweis: Um die Meldung zu löschen, müssen Sie das gesamte Papier aus dem Papierweg entfernen.
Ziehen Sie den gestauten Briefumschlag langsam gerade in Ihre Richtung heraus. Legen Sie den Stapel Briefumschläge wieder in den Briefumschlageinzug ein. Stellen Sie die Führung für die Briefumschlagkante ein. Lassen Sie das Briefumschlaggewicht auf den Stapel herunter. Hinweis: Wenn weiterhin Briefumschlagstaus auftreten, wiederholen Sie diese Schritte, und ziehen Sie zwischen Schritt 4 und Schritt 5 einen einzelnen Briefumschlag ein.
Seite 78
Ziehen Sie den Briefumschlageinzug etwas nach oben und gerade aus dem Drucker heraus. Legen Sie ihn beiseite. Ziehen Sie den Briefumschlag gerade aus dem Drucker heraus. Hinweis: Sie müssen eventuell die Druckkassette herausnehmen, um den Briefumschlag herausziehen zu können. Anweisungen finden Sie unter Auswechseln von Druckkassetten Bringen Sie den Briefumschlageinzug wieder an.
• Selbsttest läuft wird angezeigt. Wenn der Test abgeschlossen ist, wird Rhombuszeichen an. die Statusmeldung Bereit angezeigt. Wenn diese Meldung nicht angezeigt wird, schalten Sie den Drucker aus, und wenden Sie sich an das Lexmark Kundendienst-Center. Über die Bedienerkonsole Die Einstellungen in der Softwareanwendung, dem Druckertreiber oder den geänderte Druckerdienstprogrammen haben Vorrang vor den Einstellungen an der Menüeinstellungen werden...
Kabel fest an der Rückseite des Druckers eingesteckt ist. Verwenden Sie nur geeignete Kabel. Verwenden Sie ein IEEE 1284-kompatibles Parallelverbindungskabel. Wir empfehlen die Lexmark Kabel mit den Teilenummern 1329605 (3 m) oder 1427498 (6 m). Wenn Sie die serielle Schnittstelle RS-232 verwenden, vergewissern Sie sich, daß...
Seite 81
Problem Aktion Die Druckmedien Überprüfen Sie, ob das verwendete Papier den Spezifikationen für Ihren Drucker werden nicht korrekt entspricht. Nähere Hinweise finden Sie unter Druckmedienspezifikationen. eingezogen, oder es Fächern Sie das Papier oder sonstige Druckmedien auf, bevor Sie sie in eine der werden mehrere Papierzuführungen einlegen.
• Überprüfen Sie, ob die Druckmedien den Druckerspezifikationen entsprechen. Nähere Hinweise finden Sie unter Druckmedienspezifikationen. • Tritt das Problem erneut auf, wenden Sie sich an den Lexmark Kundendienst. Toner befindet sich auf der Toner haftet auf der Übertragungsrolle. Legen Sie zur Vermeidung dieses Rückseite der bedruckten Seite.
Seite 83
Problem Maßnahme Tonerschleier oder • Vergewissern Sie sich, daß die Druckkassette richtig installiert ist. Hintergrundschattierung • Wechseln Sie die Druckkassette aus. Nähere Hinweise finden Sie unter erscheinen auf der Seite. Auswechseln von Druckkassetten. • Wenn das Problem fortbesteht, wechseln Sie die Laderolle aus. Nähere Hinweise finden Sie unter Austauschen der Laderolle.
Seite 84
Problem Maßnahme Die Zeichen weisen gezackte • Ändern Sie die Einstellung für die Auflösung im Menü Qualität in 600 oder ungleichmäßige Ränder auf. dpi oder 1200 dpi. • Stellen Sie die Option PQET im Menü Qualität auf Ein. • Wenn Sie geladene Schriftarten verwenden, vergewissern Sie sich, daß diese vom Drucker, vom Host-Computer und von der Softwareanwendung unterstützt werden.
Lösen von Optionsproblemen Eine Option arbeitet nicht ordnungsgemäß, nachdem sie installiert wurde, oder sie arbeitet überhaupt nicht: • Vergewissern Sie sich, daß die Papier-Optionen mit einem farbigen Dreieck gekennzeichnet sind, das angibt, daß sie mit Ihrem Drucker kompatibel sind. • Schalten Sie den Drucker aus, warten Sie etwa 10 Sekunden, und schalten Sie den Drucker wieder ein.
Seite 86
Optionen Maßnahme Flash-Speicher Vergewissern Sie sich, daß der Flash-Speicher fest mit der Systemplatine des Druckers verbunden ist. Festplatte mit Adapter Vergewissern Sie sich, daß die Festplatte fest mit der Festplattenadapterkarte verbunden ist. Vergewissern Sie sich auch, daß die Festplattenadapterkarte fest mit der Systemplatine des Druckers verbunden ist.
Netzwerkdruck Wenn ein Druckauftrag nicht ordnungsgemäß gedruckt wurde oder falsche Zeichen gedruckt wurden, überprüfen Sie, ob der interne Druckserver von Lexmark oder der externe Druckserver richtig eingerichtet und das Netzwerkkabel verbunden ist. Hinweis: Detaillierte Informationen finden Sie auf der Treiber-CD.
• Auf der Treiber-CD, die im Lieferumfang Ihres Druckers enthalten ist, finden aktualisierte Druckertreiber Sie Druckertreiber und Dienstprogramme. oder Dienstprogramme? • Besuchen Sie die Lexmark Website unter www.lexmark.com, wo Sie die neuesten Druckertreiber oder Dienstprogramme finden. Wie schließe ich ein serielles Wenn Sie eine optionale Schnittstellenkarte in Ihrem Drucker installiert haben, Kabel an den Drucker an? finden Sie Informationen im Installationshandbuch.
Bedeutung der Druckermeldungen An der Bedienerkonsole des Druckers werden Meldungen angezeigt, die den aktuellen Druckerstatus beschreiben und mögliche Druckerprobleme aufzeigen, die Sie beheben müssen. Unter diesem Thema finden Sie eine Liste aller Druckermeldungen. Die Bedeutung der Meldungen wird erklärt, und Sie erfahren, wie Sie die Meldungen löschen können.
Seite 90
Festpl.wdhstell. Alle Jobs lösch. Fortfahren/ Festplatte wird formatiert Netzwerk <x> Stop? Festplattenprog. Netzwerk <x><y> Angeh. Jobs kön. Flashform. läuft Netzwerkkarte belegt verlorengehen Flashprog. läuft Nicht bereit Anschluß <Gerät> prüfen Aufl. herabges. <Gerät> install. Auftr.ber.-Stat. o. Auftr. abbr. wird gedruckt Parallel <x> <Gerät>...
Seite 91
Wartet 70 - 79 <Meldung> Wartungszähler w. 51 Flash beschädigt zurückgesetzt 52 Flash voll 80 Planmäßige Wartung Wenig Toner 53 Flash unformatiert 81 Maschinencode Werksvorgaben CRC-Versagen 54 Fehl. Seriell Option <x> wiederherstellen 88 Wenig Toner 54 Fehler bei Parallel-Opt <x> 54 Fehler Parallel 900 - 999 Wartung <Meldung>...
Seite 92
Menüänderungen werden aktiviert Bedeutung dieser Meldung: Der Drucker aktiviert die Änderungen, die an den Druckereinstellungen vorgenommen wurden. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Belegt Bedeutung dieser Meldung: Der Drucker empfängt, verarbeitet oder druckt Daten. Mögliche Aktionen: • Warten Sie, bis die Meldung gelöscht wird.
Seite 93
Anschluß <Gerät> prüfen Bedeutung dieser Meldung: Das angegebene Gerät ist entweder nicht ordnungsgemäß an den Drucker angeschlossen, oder es liegt ein Hardwarefehler vor. Mögliche Aktionen: • Stellen Sie die Verbindung wieder her, indem Sie das angegebene Gerät entfernen und wieder am Drucker anbringen.
Seite 94
Defragmentierung Bedeutung dieser Meldung: Der Drucker defragmentiert den Flash-Speicher, um Speicherplatz zurückzugewinnen, der durch gelöschte Ressourcen belegt ist. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Während diese Meldung angezeigt wird, sind keine Tastenaktionen möglich. Schalten Sie den Drucker nicht aus, solange diese Meldung angezeigt wird. ARNUNG Alle Jobs lösch.
Menüs deaktiv. Bedeutung dieser Meldung: Der Drucker reagiert auf eine Anforderung zum Deaktivieren der Menüs. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Hinweis: Solange die Menüs deaktiviert sind, können die Druckereinstellungen nicht an der Bedienerkonsole geändert werden. Siehe auch: Deaktivieren der Bedienerkonsolenmenüs Festpl.
Seite 96
Festpl.wdhstell. Bedeutung dieser Meldung: Der Drucker versucht, die Festplatte wiederherzustellen, nachdem er Fehler entdeckt hat. Das Wiederherstellen der Festplatte verläuft in fünf Phasen. In der zweiten Zeile der Anzeige wird das Fortschreiten der jeweiligen Phase in Prozent angezeigt. Hinweis: Fehler können auftreten, wenn der Drucker während des Schreibens auf die Festplatte ausgeschaltet wird.
Seite 97
PIN eingeben: =___ Bedeutung dieser Meldung: Der Drucker wartet darauf, daß Sie Ihre vierstellige PIN (Persönliche Identifikationsnummer) eingeben. Mögliche Aktionen: Geben Sie über die Tasten der Bedienerkonsole die vierstellige PIN ein, die Sie im Druckertreiber festgelegt haben, als Sie den vertraulichen Druckauftrag an den Drukker gesendet haben.
Flashform. läuft Bedeutung dieser Meldung: Der Flash-Speicher wird vom Drucker formatiert. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Schalten Sie den Drucker nicht aus, solange diese Meldung angezeigt wird. ARNUNG Angeh. Jobs kön. verlorengehen Bedeutung dieser Meldung: Der Speicher des Druckers ist voll und kann Ihren Druckauftrag nicht weiter verarbeiten. Mögliche Aktionen: •...
Seite 99
<Gerät> install. o. Auftr. abbr. Bedeutung dieser Meldung: Der Drucker fordert, daß ein bestimmtes Gerät installiert wird, damit ein Auftrag gedruckt werden kann. Mögliche Aktionen: • Schalten Sie den Drucker aus, installieren Sie das angegebene Gerät, und schalten Sie den Drucker wieder ein.
Seite 100
Manu. auffüllen Bedeutung dieser Meldung: Es wurde eine Anforderung für einen über die manuelle Zuführung zu druckenden Auftrag an den Drucker gesendet. Der Drucker wartet, bis ein einzelnes Blatt in die manuelle Zuführung eingelegt wird. Mögliche Aktionen: • Legen Sie ein Blatt Papier des Formats, das in der zweiten Zeile der Anzeige angegeben ist, in die Universalzuführung ein.
Seite 101
Menüs deaktiviert Bedeutung dieser Meldung: Die Druckermenüs sind deaktiviert. Die Druckereinstellungen können nicht an der Bedienerkonsole geändert werden. Mögliche Aktionen: Das Menü Auftrag kann weiterhin geöffnet werden, um einen Auftrag abzubrechen oder einen vertraulichen Auftrag bzw. einen angehaltenen Auftrag zum Drucken auszuwählen. Wenn Sie auf die Druckermenüs zugreifen müssen, wenden Sie sich an Ihren Netzwerkadministrator.
Seite 102
Keine Jobs gefunden Bedeutung dieser Meldung: Die eingegebene vierstellige PIN (Persönliche Identifikationsnummer) ist keinem vertraulichen Druckauftrag zugewiesen. Mögliche Aktionen: • Drücken Sie , um eine andere PIN einzugeben. Fortfahren • Drücken Sie , um die PIN-Eingabeaufforderung zu löschen. Stop Nicht bereit Bedeutung dieser Meldung: Der Drucker ist nicht zum Empfang oder zur Verarbeitung von Daten bereit.
Strom sparen Bedeutung dieser Meldung: Der Drucker ist bereit, Daten zu empfangen und zu verarbeiten. Der Stromverbrauch wird herabgesetzt, während der Drucker inaktiv ist. Wenn der Drucker für die in der Menüoption Strom sparen angegebene Zeitspanne inaktiv war, wird statt der Meldung Bereit die Meldung Strom sparen angezeigt.
Seite 104
Schriftartliste drucken Bedeutung dieser Meldung: Der Drucker verarbeitet oder druckt eine Liste aller Schriftarten, die für die ausgewählte Druckersprache verfügbar sind. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Auftr.ber.-Stat. wird gedruckt Bedeutung dieser Meldung: Der Drucker verarbeitet oder druckt alle statistischen Auftragsdaten, die auf der Festplatte gespeichert sind.
Seite 105
Systempro. läuft Bedeutung dieser Meldung: Der Drucker programmiert neuen Systemcode. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht und der Drucker zurückgesetzt wird. Schalten Sie den Drucker nicht aus, solange diese Meldung angezeigt wird. ARNUNG Flashprog. läuft Bedeutung dieser Meldung: Der Drucker speichert Ressourcen, wie beispielsweise Schriftarten oder Makros, im Flash- Speicher.
Seite 106
Jobs w. verarb. und gelöscht Bedeutung dieser Meldung: Der Drucker löscht einen oder mehrere der angehaltenen Druckaufträge und sendet einen oder mehrere Druckaufträge zum Drucken. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Jobs w. verarb. Bedeutung dieser Meldung: Der Drucker sendet einen oder mehrere der angehaltenen Druckaufträge zum Drucken.
<Gerät> wiedereinsetzen Bedeutung dieser Meldung: Das angegebene Gerät ist entweder nicht ordnungsgemäß an den Drucker angeschlossen, oder es liegt ein Hardwarefehler vor. Mögliche Aktionen: • Stellen Sie die Verbindung wieder her, indem Sie das angegebene Gerät entfernen und wieder am Drucker anbringen. •...
Seite 108
Wartungszähler w. zurückgesetzt Bedeutung dieser Meldung: Der Drucker setzt den Zähler zurück, der die Abnutzung der Fixierstation überwacht. Mögliche Aktionen: Warten Sie, bis die Meldung gelöscht wird. Werksvorgaben wiederherstellen Bedeutung dieser Meldung: Der Drucker stellt die Werksvorgaben für die Druckereinstellungen wieder her. Beim Wiederherstellen der Werksvorgaben geschieht folgendes: •...
Wenig Toner Bedeutung dieser Meldung: In der Druckkassette ist nur noch wenig Toner enthalten. Mögliche Aktionen: • Um den restlichen Toner zu nutzen, ziehen Sie die Kassette an beiden Handgriffen heraus. Halten Sie die Kassette mit den Pfeilen nach unten, und schütteln Sie sie. Setzen Sie die Kassette wieder ein, und drücken Sie Fortfahren •...
Seite 110
USB <x> Bedeutung dieser Meldung: Der Drucker verarbeitet Daten über den angegebenen USB-Anschluß. Wartet Bedeutung dieser Meldung: Der Drucker hat eine Seite mit zu druckenden Daten empfangen, wartet jedoch auf einen Auftragsende- oder Seitenvorschubbefehl oder auf weitere Daten. Mögliche Aktionen: •...
32 Druckkass. n. unterstützt Bedeutung dieser Meldung: Eine nicht unterstützte Druckkassette ist installiert. Mögliche Aktionen: Nehmen Sie die Druckkassette heraus, und setzen Sie eine unterstützte Kassette ein. Siehe auch: Auswechseln von Druckkassetten 34 Papier ist zu kurz Bedeutung dieser Meldung: Der Drucker hat festgestellt, daß...
35 Res Save zu wenig Speicher Bedeutung dieser Meldung: Der Drucker verfügt nicht über genügend Speicher, um die Funktion Ressour. speich. zu aktivieren. Diese Meldung weist in der Regel darauf hin, daß einem oder mehreren Pufferspeichern des Druckers zu viel Speicher zugewiesen wurde. Mögliche Aktionen: •...
37 Nicht genüg. Speicher Bedeutung dieser Meldung: Der Speicher des Druckers ist voll und kann Ihren Druckauftrag nicht weiter verarbeiten. Mögliche Aktionen: • Drücken Sie , um die Meldung zu löschen und den Druck des aktuellen Fortfahren Druckauftrags fortzusetzen. Der Drucker gibt Speicher frei, indem er den ältesten angehaltenen Auftrag löscht, und fährt mit dem Löschen angehaltener Aufträge fort, bis ausreichend Druckerspeicher für die Verarbeitung des Druckauftrags vorhanden ist.
Seite 114
39 Seite ist zu komplex Bedeutung dieser Meldung: Die Seite wird möglicherweise nicht richtig gedruckt, da die Druckinformationen auf der Seite zu komplex sind. Mögliche Aktionen: • Drücken Sie , um die Meldung zu löschen und den Druck des Auftrags fortzusetzen. Fortfahren Der Druckauftrag wird unter Umständen nicht richtig gedruckt.
53 Flash unformatiert Bedeutung dieser Meldung: Der Drucker hat einen nicht formatierten Flash-Speicher erkannt. Mögliche Aktionen: • Drücken Sie , um die Meldung zu löschen und den Druck fortzusetzen. Sie müssen Fortfahren den Flash-Speicher erst formatieren, bevor Sie Ressourcen darin speichern können. •...
Seite 116
54 Std Par ENA- 54 Par <x> ENA- Verbdg. verloren Verbdg. verloren Bedeutung dieser Meldung: Der Drucker hat die Verbindung zu einem externen Druckserver (auch als externer Netzwerkadapter oder ENA bezeichnet) verloren. Mögliche Aktionen: • Überprüfen Sie, ob das Kabel zwischen ENA und Drucker sicher befestigt ist. Schalten Sie den Drucker aus und wieder ein, um den Drucker zurückzusetzen.
Seite 117
56 Ser. Anschl.<x> deaktiviert Bedeutung dieser Meldung: Es wurden Daten über einen seriellen Anschluß an den Drucker gesendet, der serielle Anschluß ist jedoch deaktiviert. Mögliche Aktionen: • Drücken Sie , um die Meldung zu löschen. Der Drucker verwirft alle am seriellen Fortfahren Anschluß...
Seite 118
58 Zu viele Fächer eingesetzt Bedeutung dieser Meldung: Es sind zu viele Zuführungen mit den entsprechenden Fächern am Drucker angebracht. Mögliche Aktionen: Schalten Sie den Drucker aus, und ziehen Sie den Netzstecker. Entfernen Sie die zusätzlichen Zuführungen. Stecken Sie den Netzstecker des Druckers ein, und schalten Sie den Drucker ein.
62 Festplatte voll Bedeutung dieser Meldung: Die Kapazität der Festplatte reicht zum Speichern der an den Drucker gesendeten Daten nicht aus. Mögliche Aktionen: • Drücken Sie , um die Meldung auszublenden und die Verarbeitung fortzusetzen. Fortfahren Alle nicht zuvor auf der Festplatte gespeicherten Informationen werden gelöscht. •...
80 Planmäßige Wartung Bedeutung dieser Meldung: Um die optimale Leistungsfähigkeit Ihres Druckers zu erhalten und Probleme mit der Druckqualität und dem Papiereinzug zu vermeiden, müssen Druckerzubehörteile routinemäßig bei einer Wartung ausgetauscht werden. Mögliche Aktionen: Tauschen Sie die Wartungsteile aus, und setzen Sie den Wartungszähler des Druckers gegebenenfalls zurück.
900 - 999 Wartung <Meldung> Bedeutung dieser Meldungen: Die Meldungen 900 - 999 beziehen sich auf Druckerprobleme, die eventuell eine Drukkerwartung erforderlich machen. Mögliche Aktionen: Schalten Sie den Drucker aus, und überprüfen Sie alle Kabelverbindungen. Schalten Sie den Drucker wieder ein. Wenn die Wartungsmeldung erneut angezeigt wird, wenden Sie sich unter Angabe der Fehlernummer und mit einer Beschreibung des Problems an den Kundendienst.
Verwenden der Druckermenüs Wählen Sie ein Menü aus der folgenden Liste, um weitere Informationen zu erhalten. Alternativ können Sie auf einen Buchstaben im Index unten auf dieser Seite klicken, um eine bestimmte Menüoption zu suchen, die mit diesem Buchstaben beginnt. Klicken Sie hier, um eine einseitige Übersicht aller Menüs und ihrer Menüoptionen anzeigen zu lassen.
Seite 123
Wählen Sie ein Menü oder eine Menüoption, um weitere Informationen zu erhalten. Menü Papier Menü Papierausg. Menü Auftrag Menü PCL Emul Menü Seriell Menü USB Papiereinzug Beidseitig Auftragsabbruch Schriftartquelle PCL-SmartSwitch PCL-SmartSwitch Papierformat Beids. Binderand Drucker zurücks. PS-SmartSwitch Schriftartname PS-SmartSwitch Papiersorte Kopien Puffer drucken Punktgröße...
Seite 124
Erweit. Status LTalk-Anschluß A4-Breite Alarmsteuerung Fachumkehrung MAC-Binär-PS Menü Netzwerk Allgem. Konfig. Fenstergröße Menü USB Angehaltene Jobs Festpl. format. Max. Baud-Rate Anzeigesprache Flash format. Mehrseit Reihenf Auflösung Flash-Defragment Mehrseit.ansicht Auftr.ber.-Stat. Mehrseitendruck Auftragsabbruch Mehrseiten-Rand Auftragsbericht Menü Auftrag Hex Trace Ausrichtung Menü Dienstprog. Auto WR nach ZV Menü...
Seite 125
NPA-Modus Puffer drucken Verz. drucken Menü Infrarot Punktgröße Menü LocalTalk Menü Netzwerk Wartezeitsperre Menü Parallel Werksvorgaben Menü Seriell Menü USB Ressour. speich. RS-232/RS-422 RS-422-Polarität Papiereinzug Zeilen pro Seite Papierformat Schrift. drucken Ä Papiergewicht Schriftartname Ö Papiersorte Schriftartquelle Papierstruktur Ü Schriftprior. Parall.
Menü Papierausg. Verwenden Sie das Menü Papierausg., um die Einstellungen für die Druckausgabe festzulegen. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Leere Seiten • Mehrseit Reihenf • Sortieren • Mehrseitendruck • Kopien • Mehrseit.ansicht • Beidseitig • Trennseiten •...
Sortieren Zweck: Beibehalten der Reihenfolge der Seiten eines Druckauftrags, so daß besonders beim Drucken mehrerer Exemplare eines Druckauftrags ein manuelles Sortieren der Seiten entfällt. Werte: Aus* Die einzelnen Seiten eines Druckauftrags werden so oft ausgedruckt, wie unter der Option Kopien angegeben. Wenn Sie beispielsweise einen dreiseitigen Auftrag zum Drucken senden und für Kopien den Wert 2 angeben, druckt der Drucker Seite 1, Seite 1, Seite 2, Seite 2, Seite 3, Seite 3.
Seite 128
Beids. Binderand Zweck: Festlegen, wie beidseitig bedruckte Seiten gebunden werden, und Bestimmen der Ausrichtung des Ausdrucks auf den Rückseiten (geradzahlige Seiten) im Verhältnis zum Ausdruck auf den Vorderseiten (ungerade Seiten). Werte: Lange Kante* Ausdrucke sollen an der langen Kante gebunden werden (linke Kante bei Druck im Hochformat und obere Kante bei Druck im Querformat).
Seite 129
Mehrseit Reihenf Zweck: Festlegen der Position der einzelnen Seitenbilder beim Mehrseitendruck. Die Position hängt von der Anzahl der Seitenbilder ab und davon, ob die Seitenbilder im Hochformat oder Querformat vorliegen. Werte: Waagrecht* Senkrecht Umgek waagr. Umgek senkre. Siehe auch: Mehrseitendruck Mehrseitendruck Zweck: Drucken mehrerer Seitenbilder auf einer Seite eines Blatts.
Mehrseit.ansicht Zweck: Festlegen der Ausrichtung einer Seite mit mehreren Seitenbildern. Werte: Auto* Der Drucker wählt zwischen Hochformat und Querformat aus. Lange Kante Festlegen der langen Kante des Papiers als obere Kante der Seite (Querformat). Kurze Kante Festlegen der kurzen Kante des Papiers als obere Kante der Seite (Hochformat). Siehe auch: Mehrseitendruck Trennseiten...
Seite 131
Trennseitenzuf. Zweck: Festlegen, aus welchem Papiereinzug die Trennseiten zugeführt werden. Werte: Fach <x> (Fach 1*) Führt die Trennseiten aus dem angegebenen Fach zu. Universal-Zuf. Führt die Trennseiten aus der Universalzuführung zu. (Univ.Zuf.Konfig. muß auf Kassette eingestellt sein.) Briefumsch-Zuf Fügt Briefumschläge als Trennseiten ein. Siehe auch: Trennseiten;...
Menü Infrarot Verwenden Sie das Menü Infrarot, um Druckereinstellungen für Druckaufträge zu ändern, die über einen Infrarotanschluß an den Drucker gesendet werden. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Infrarotpuffer • PCL-SmartSwitch • Infrarotanschluß • PS-SmartSwitch • Job-Pufferung •...
Infrarotanschluß Zweck: Aktivieren des Infrarotanschlusses. Werte: Deaktiviert* Deaktiviert den Infrarotanschluß und alle anderen Menüoptionen im Menü Infrarot. IR-Option <x> Aktiviert den angegebenen Infrarotanschluß. Job-Pufferung Zweck: Zwischenspeichern von Druckaufträgen vor dem Drucken auf der Festplatte des Druckers. Werte: Aus* Druckaufträge werden nicht auf der Festplatte zwischengespeichert. Druckaufträge werden auf der Festplatte zwischengespeichert.
Seite 134
NPA-Modus Zweck: Festlegen, ob der Drucker die spezielle Verarbeitung durchführt, die für bidirektionale Kommunikation erforderlich ist, und dabei die Konventionen des Network Printing Alliance-Protokolls (NPA) erfüllt. Werte: Der Drucker führt NPA-Verarbeitung durch. Wenn Daten nicht im NPA-Format vorliegen, werden sie als fehlerhafte Daten zurückgewiesen. Der Drucker führt keine NPA-Verarbeitung durch.
Seite 135
PS-SmartSwitch Zweck: Konfigurieren des Druckers dahingehend, daß er automatisch zur PostScript-Emulation wechselt, wenn ein über den Infrarotanschluß empfangener Druckauftrag dies erfordert, ungeachtet der Standardsprache des Druckers. Werte: Ein* Der Drucker überprüft die Daten an der Infrarotschnittstelle und wählt die PostScript-Emulation aus, wenn die Daten diese Druckersprache erfordern. Der Drucker überprüft die eingehenden Daten nicht.
Fenstergröße Zweck: Festlegen, wie viele Infrarotrahmen der Drucker maximal empfangen kann, bevor er eine Bestätigung an den Host-Computer sendet. Werte: Auto* Der Drucker stellt den Wert für die Fenstergröße bei einem Neustart automatisch ein, um die Verbindungsleistung zu maximieren (empfohlen). Der Benutzer stellt die Fenstergröße auf einen Rahmen (1) ein.
Menü Auftrag Das Menü Auftrag wird nur angezeigt, wenn der Drucker einen Auftrag verarbeitet oder druckt, wenn eine Druckermeldung angezeigt wird, oder wenn der Drucker sich im Hex Trace-Modus befindet. Drücken Sie , um das Menü Auftrag zu öffnen. Menü Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: •...
Vertraul. Job Zweck: Drucken vertraulicher Druckaufträge, die im Druckerspeicher gespeichert sind. (Beim Drucken eines vertraulichen Auftrags wird dieser automatisch aus dem Druckerspeicher gelöscht.) Wählen Sie den Benutzernamen, der dem vertraulichen Auftrag zugeordnet ist. Geben Sie die persönliche Identifizierungsnummer (PIN) ein, die dem vertraulichen Druckauftrag zugewiesen wurde: PIN eingeben Verwenden Sie die Tasten der Bedienerkonsole, um die PIN für den...
Seite 139
Angehaltene Jobs Zweck: Drucken von Aufträgen des Typs Reservierter Druck, Druck wiederholen oder Druck bestätigen, die im Druckerspeicher gespeichert sind. Wählen Sie den Benutzernamen, der dem vertraulichen Auftrag zugeordnet ist. Werte: Alle Jobs druck. Druckt alle Aufträge, die der PIN zugewiesen sind. Job drucken Druckt den angegebenen angehaltenen Druckauftrag.
Menü LocalTalk Verwenden Sie das Menü LocalTalk, um Druckereinstellungen für Druckaufträge zu ändern, die über einen LocalTalk-Anschluß an den Drucker gesendet werden. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Job-Pufferung • LocalTalk-Zone • LocalTalk-Adr. • NPA-Hosts • LocalTalk-Puffer •...
LocalTalk-Puffer Zweck: Konfigurieren der Größe des LocalTalk-Datenpuffers. Werte: Deaktiviert Deaktiviert den LocalTalk-Anschluß. Auto* Der Drucker berechnet die Größe des LocalTalk-Puffers automatisch (empfohlene Einstellung). 6K KB bis maximal Der Benutzer legt die Größe des LocalTalk-Puffers fest. Die maximale Größe zulässige Größe hängt von der Speicherkapazität Ihres Druckers und der Größe der anderen Verbindungspuffer sowie davon ab, ob die Einstellung Ressour.
Seite 142
LocalTalk-Zone Zweck: Identifizieren der vom LocalTalk-Netzwerk zur Verfügung gestellten LocalTalk-Zone. Diese Menüoption kann an der Bedienerkonsole des Druckers nicht geändert werden. NPA-Hosts Zweck: Angeben der maximalen Anzahl von NPA-Hosts, die für NPA-Warnmeldungen registrieren können. Werte: 1...10 (2*) Hinweis: Bei Änderung dieser Menüoption wird der Drucker automatisch zurückgesetzt. NPA-Modus Zweck: Festlegen, ob der Drucker die spezielle Verarbeitung durchführt, die für bidirektionale Kommunikation...
Seite 143
PCL-SmartSwitch Zweck: Konfigurieren des Druckers dahingehend, daß er automatisch zur PCL-Emulation wechselt, wenn ein über den LocalTalk-Anschluß empfangener Druckauftrag dies erfordert, ungeachtet der Standardsprache des Druckers. Werte: Ein* Der Drucker überprüft die Daten an der LocalTalk-Schnittstelle und wählt die PCL-Emulation aus, wenn die Daten diese Druckersprache erfordern.
Menü Netzwerk Verwenden Sie das Menü Netzwerk, um Druckereinstellungen für Druckaufträge zu ändern, die über einen Netzwerkanschluß an den Drucker gesendet werden (entweder Standard-Netzw. oder Netzw. Option <x>). Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Job-Pufferung • MAC-Binär-PS •...
Seite 145
MAC-Binär-PS Zweck: Konfigurieren des Druckers für die Verarbeitung von binären Macintosh PostScript-Druckaufträgen. Werte: Der Drucker verarbeitet rohe binäre PostScript-Druckaufträge von Computern, die das Betriebssystem von Macintosh verwenden. Hinweis: Diese Einstellung führt oft zu einem Fehlschlagen von Windows-Druckaufträgen. Der Drucker filtert PostScript-Druckaufträge unter Verwendung des Standardprotokolls. Auto* Der Drucker verarbeitet Druckaufträge von Computern, die Betriebssysteme sowohl von Windows als auch Macintosh verwenden.
Seite 146
Netzwerk<x>-Konfig Zweck: Konfigurieren eines internen Druckservers. Werte: Die Werte für diese Menüoption liefert der jeweilige Druckserver. Wählen Sie die Menüoption aus, um die verfügbaren Werte anzuzeigen. Hinweis: Weitere Informationen finden Sie in der Dokumentation auf der Treiber-CD. NPA-Modus Zweck: Festlegen, ob der Drucker die spezielle Verarbeitung durchführt, die für bidirektionale Kommunikation erforderlich ist, und dabei die Konventionen des Network Printing Alliance-Protokolls (NPA) erfüllt.
Seite 147
PCL-SmartSwitch Zweck: Konfigurieren des Druckers dahingehend, daß er automatisch zur PCL-Emulation wechselt, wenn ein über den Netzwerkanschluß empfangener Druckauftrag dies erfordert, ungeachtet der Standardsprache des Druckers. Werte: Ein* Der Drucker überprüft die Daten der Netzwerk-Schnittstelle und wählt die PCL-Emulation aus, wenn die Daten diese Druckersprache erfordern. Der Drucker überprüft die eingehenden Daten nicht.
Menü Papier Verwenden Sie das Menü Papier, um das in die einzelnen Papierfächer eingelegte Papier sowie die Standardpapierzuführung anzugeben. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Univ.Zuf.Konfig. • Papierstruktur • Benutzersorten • Papiersorte • Briefum. erweit. • Papiergewicht •...
Benutzersorten Zweck: Angeben der Papiersorte, die jeweils für die unter der Menüoption Papiersorte verfügbaren Benutzersorten verwendet wird. Werte (für Benutzerdef. <x>, wobei <x> für die Zahlen 1 bis 6 steht): Papier* Baumwollpapier Karteikarten Etiketten Folien Briefumschlag Hinweis: Falls eine benutzerdefinierte Bezeichnung verfügbar ist, wird diese anstelle von Benutzerdef.
Seite 150
Papiereinzug Zweck: Sicherstellen der richtigen Handhabung von vorgedrucktem Papier in einem Fach, unabhängig davon, ob der Auftrag beidseitig oder einseitig gedruckt wird. Werte: Wählen Sie eine Papiersorte: Karten laden Farbpap. einleg. Briefbogen einl. Feinpost einleg. Etiketten einleg. Ben.def. <x> einleg. Vordruck einleg.
Seite 151
Papierformat Zweck: Angeben des Standardpapierformats für die einzelnen Papiereinzüge. Bei Fächern mit automatischer Formaterkennung wird nur der von der Hardware erkannte Wert angezeigt. Werte: Wählen Sie eine Papierzuführung: Fach <x> Größe Brief.Zuf. Größe Univ.Zuf. Größe Man. Papiergröße Man. Brief.größe Wählen Sie einen Wert aus (* kennzeichnet länderspezifische Werte): Letter* 9 Briefumschlag C5 Briefumschl...
Seite 152
Papierstruktur Zweck: Feststellen der Struktur des in einem bestimmten Papiereinzug befindlichen Papiers, um sicherzustellen, daß die Zeichen nicht verschwommen gedruckt werden. Werte: Wählen Sie eine Papiersorte: Struktur Normal Strukt. Vorgedr. Struktur Etikett Struktur Briefb. Struktur Kartei Struktur Farbp. Strukt. Feinpost Struktur Folien Struktur Def.
Seite 153
Papiersorte Zweck: Angeben der in den einzelnen Zuführungen eingelegten Papiersorte. Werte: Wählen Sie eine Papierzuführung: Fach <x> Sorte Brief.Zuf. Sorte Univ.Zuf. Sorte Man. Papiersorte Man.Briefu.sorte Wählen Sie einen Wert aus: Normalpapier Etiketten Vorgedruckt Briefumschlag Karteikarten Feinpostpapier Farbpapier Folien Briefbögen Benutzerdef. <x> Die Standardpapiersorte für jeden Briefumschlageinzug ist Briefumschlag.
Papiergewicht Zweck: Angeben des relativen Gewichts des in eine bestimmte Zuführung eingelegten Papiers und Sicherstellen, daß der Toner gut auf der Seite haftet. Werte: Wählen Sie eine Papiersorte: Gewicht Normal Gewicht Vorgedr. Gewicht Feinpost Gewicht Etikett Gewicht Kartei Gewicht Farbe Gewicht Briefum.
Seite 155
Allgem. Konfig. Zweck: Bestimmen des Standardformats, wenn für die Einstellung Papierformat eines Fachs oder einer Zuführung Universal festgelegt ist. Werte: Wählen Sie zunächst eine Maßeinheit (* kennzeichnet länderspezifische Werkseinstellungen): Zoll* Millimeter* Wählen Sie dann die Werte: Hochform. Breite 76 -360 mm (216 mm*) Hochformat Höhe 76 -360 mm...
Verwenden der Druckermenüs Verwenden Sie das Menü PCL Emul, um Druckereinstellungen für Druckaufträge zu ändern, die mit der Druckersprache PCL-Emulation gedruckt werden. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • A4-Breite • Ausrichtung • Auto WR nach ZV •...
Seite 157
Auto WR nach ZV Zweck: Angeben, ob der Drucker nach einem Zeilenvorschub automatisch einen Wagenrücklauf durchführen soll. Werte: Aus* Der Drucker führt nach einem Steuerbefehl zum Zeilenvorschub nicht automatisch einen Wagenrücklauf durch. Der Drucker führt nach einem Steuerbefehl zum Zeilenvorschub automatisch einen Wagenrücklauf durch.
Seite 158
Schriftartquelle Zweck: Festlegen des Satzes an Schriftarten, die unter der Menüoption Schriftartname angezeigt werden. Werte: Resident* Zeigt alle Schriftarten an, die werkseitig im Arbeitsspeicher (RAM) des Druckers resident sind. Laden Zeigt alle Schriftarten an, die in den Arbeitsspeicher (RAM) des Druckers geladen wurden.
Ausrichtung Zweck: Festlegen der Ausrichtung von Text und Grafiken auf der Seite. Werte: Hochformat* Text und Grafiken werden parallel zur kurzen Kante des Papiers gedruckt. Querformat Text und Grafiken werden parallel zur langen Kante des Papiers gedruckt. Teilung Zweck: Festlegen der Teilung der Schriftart für skalierbare Schriftarten mit einheitlichem Zeichenabstand. Werte: 0,08...100 (in Schritten von 0,01 cpi) Die Teilung bezieht sich auf die Anzahl der Zeichen mit festem Abstand pro Zoll.
Symbolsatz Zweck: Auswählen eines Symbolsatzes für einen bestimmten Schriftartnamen. Werte: 10U PC-8* (länderspezifisch) 12U PC-850* (länderspezifisch) Unter Symbolsatz versteht man einen Satz von alphabetischen und numerischen Zeichen, Interpunktionszeichen und speziellen Symbolen, die zum Drucken einer ausgewählten Schriftart benötigt werden. Symbolsätze unterstützen die verschiedenen Anforderungen für Texte in verschiedenen Sprachen oder für bestimmte Fachgebiete, wie z.
Menü Parallel Verwenden Sie das Menü Parallel, um Druckereinstellungen für Druckaufträge zu ändern, die über einen parallelen Anschluß an den Drucker gesendet werden (entweder Std Parallel oder Parallel Opt <x>). Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Erweit. Status •...
Seite 162
Init berücks. Zweck: Festlegen, ob der Drucker Anforderungen zur Hardware-Initialisierung vom Computer berücksichtigt. Der Computer fordert die Initialisierung an, indem er das INIT-Signal auf der parallelen Schnittstelle aktiviert. Viele PCs aktivieren das INIT-Signal bei jedem Ein- und Ausschalten des Computers. Werte: Aus* Der Drucker berücksichtigt keine Anforderungen zur Hardware-Initialisierung vom Computer.
Seite 163
Parall. Puffer Zweck: Konfigurieren der Größe des parallelen Datenpuffers. Werte: Deaktiviert Deaktiviert den Parallelanschluß. Auto* Der Drucker berechnet die Größe des parallelen Puffers automatisch (empfohlene Einstellung). 3 KB bis maximal Der Benutzer legt die Größe des parallelen Puffers fest. Die maximale Größe zulässige Größe hängt von der Speicherkapazität Ihres Druckers und der Größe der anderen Verbindungspuffer sowie davon ab, ob die Einstellung Ressour.
Seite 164
PCL-SmartSwitch Zweck: Konfigurieren des Druckers dahingehend, daß er automatisch zur PCL-Emulation wechselt, wenn ein über den parallelen Anschluß empfangener Druckauftrag dies erfordert, ungeachtet der Standardsprache des Druckers. Werte: Ein* Der Drucker überprüft die Daten an der parallelen Schnittstelle und wählt die PCL-Emulation aus, wenn die Daten diese Druckersprache erfordern.
Protokoll Zweck: Angeben des Protokolls der parallelen Schnittstelle. Werte: Standard Diese Einstellung löst möglicherweise Probleme mit der parallelen Schnittstelle. Fastbytes* Stellt Kompatibilität mit den meisten Implementierungen der parallelen Schnittstelle zur Verfügung (empfohlene Einstellung). Siehe auch: Technical Reference...
Menü PostScript Verwenden Sie das Menü PostScript, um Druckereinstellungen für Druckaufträge zu ändern, die mit der Druckersprache PostScript-Emulation gedruckt werden. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Schriftprior. • PS-Fehl. drucken Hinweis: Mit einem Sternchen markierte Werte stellen die Werksvorgabeeinstellungen dar. Schriftprior.
Seite 167
PS-Fehl. drucken Zweck: Drucken einer Seite mit der Definition des PostScript-Emulationsfehlers bei Auftreten eines Fehlers. Werte: Aus* Bricht den Druckauftrag ab, ohne eine Fehlermeldung auszudrucken. Vor dem Abbruch des Druckauftrags wird eine Fehlermeldung ausgedruckt.
Menü Qualität Verwenden Sie das Menü Qualität zum Ändern von Einstellungen, die sich auf die Qualität der gedruckten Zeichen und Bilder auswirken. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • PictureGrade • PQET • Auflösung • Deckung Hinweis: Mit einem Sternchen markierte Werte stellen die Werksvorgabeeinstellungen dar. PictureGrade Zweck: Verbessern der Qualtität von Graustufendruck bei 300 und 600 dpi (dots per inch;...
PQET Zweck: Verbesserung der Textqualität und gleichmäßigere Darstellung von Zeichen, wenn die Auflösung auf 300 dpi (dots per inch; Punkte pro Zoll) eingestellt ist. Werte: Die Qualität von Textzeichen, die mit einer Auflösung von 300 dpi gedruckt werden, wird nicht verändert. Ein* Glättet Zeichen mit gezackten oder ungleichmäßigen Rändern.
Seite 170
Deckung Zweck: Aufhellen oder Abdunkeln der Texte oder Sparen von Toner. Werte: Wenn die Linienstärke feiner, die Auflösung der Grafiken höher oder grauschattierte Abbildungen heller sein sollen, wählen Sie einen niedrigeren Wert. Wählen Sie einen höheren Wert für eine ausgeprägtere Linienstärke oder dunklere grauschattierte Abbildungen aus. Wählen Sie den Wert 10 für sehr dunklen Text.
Menü Seriell Verwenden Sie das Menü Seriell, um Druckereinstellungen für Druckaufträge zu ändern, die über die serielle Schnittstelle an den Drucker gesendet werden (Seriell Option <x>). Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Baud • PS-SmartSwitch • Datenbits •...
Datenbits Zweck: Festlegen der Anzahl der Datenbits, die pro Übertragungsrahmen gesendet werden. Werte: Siehe auch: Technical Reference DSR berücks. Zweck: Festlegen, ob der Drucker das DSR (Data Set Ready)-Signal verwendet. DSR ist ein Quittungssignal, das für die meisten seriellen Schnittstellenkabel verwendet wird. Werte: Aus* Alle vom seriellen Anschluß...
Seite 173
NPA-Modus Zweck: Festlegen, ob der Drucker die spezielle Verarbeitung durchführt, die für bidirektionale Kommunikation erforderlich ist, und dabei die Konventionen des Network Printing Alliance-Protokolls (NPA) erfüllt. Werte: Der Drucker führt NPA-Verarbeitung durch. Wenn Daten nicht im NPA-Format vorliegen, werden sie als fehlerhafte Daten zurückgewiesen. Der Drucker führt keine NPA-Verarbeitung durch.
Seite 174
PCL-SmartSwitch Zweck: Konfigurieren des Druckers dahingehend, daß er automatisch zur PCL Emulation wechselt, wenn ein über den seriellen Anschluß empfangener Druckauftrag dies erfordert, ungeachtet der Standardsprache des Druckers. Werte: Ein* Der Drucker überprüft die Daten an der seriellen Schnittstelle und wählt die PCL-Emulation aus, wenn die Daten diese Druckersprache erfordern.
Stabiles XON Zweck: Festlegen, ob der Drucker dem Computer mitteilt, wenn er zur Verfügung steht. Werte: Aus* Der Drucker wartet, bis er Daten vom Computer erhält. Der Drucker sendet einen kontinuierlichen XON-Fluß an den Computer und gibt dadurch an, daß der serielle Anschluß bereit ist, weitere Daten zu empfangen. Diese Menüoption ist nur dann für den seriellen Anschluß...
Seite 176
Serieller Puffer Zweck: Konfigurieren der Größe des seriellen Datenpuffers. Werte: Deaktiviert Deaktiviert den seriellen Anschluß. Auto* Der Drucker berechnet die Größe des seriellen Puffers automatisch (empfohlene Einstellung). 3 KB bis maximal Der Benutzer legt die Größe des seriellen Puffers fest. Die maximale Größe zulässige Größe hängt von der Speicherkapazität Ihres Druckers und der Größe der anderen Verbindungspuffer sowie davon ab, ob die Einstellung Ressour.
Menü Konfig. Verwenden Sie das Menü Konfig., um verschiedene Druckerfunktionen zu konfigurieren. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Alarmsteuerung • Strom sparen • Auto. fortfahren • Druckzeitsperre • Anzeigesprache • Druckersprache • Laden in • Ressour. speich. •...
Seite 178
Auto. fortfahren Zweck: Festlegen, wie lange (in Sekunden) der Drucker nach der Anzeige einer Meldung zu einem erforderlichen Benutzereingriff wartet, bevor er den Druck fortsetzt. Werte: Deaktiviert* Der Drucker setzt den Druck erst fort, nachdem die Fehlermeldung durch einen Benutzer gelöscht wurde. 5...255 Der Drucker wartet die angegebene Zeit und fährt dann automatisch mit dem Drucken fort.
Seite 179
Laden in Zweck: Festlegen des Speicherorts für geladene Ressourcen. Werte: RAM* Alle geladenen Ressourcen werden automatisch im Arbeitsspeicher (RAM) des Druckers gespeichert. Flash Alle geladenen Ressourcen werden automatisch im Flash-Speicher gespeichert. Festplatte Alle geladenen Ressourcen werden automatisch auf der Festplatte gespeichert. Im Flash-Speicher oder auf einer Festplatte werden geladene Ressourcen im Gegensatz zum temporären RAM-Speicher permanent gespeichert.
Auftragsbericht Zweck: Speichern statistischer Informationen über die letzten Druckaufträge auf der Festplatte. Die statistischen Informationen geben Auskunft über eventuelle Fehler im Auftrag, die benötigte Druckzeit, die Größe des Auftrags (in Byte), das angeforderte Papierformat und die angeforderte Papiersorte, die Gesamtzahl der gedruckten Seiten sowie die Anzahl der angeforderten Kopien. Werte: Aus* Der Drucker speichert keine Auftragsstatistiken auf der Festplatte.
Seite 181
Strom sparen Zweck: Festlegen, wie lange (in Minuten) der Drucker nach Beendigung eines Druckauftrags wartet, bis er in den Stromsparmodus wechselt. Werte: 1...240 (60*) Legt das Zeitintervall fest, nach dem ein Drucker in den Stromsparmodus wechselt. Es wird die Meldung Strom sparen anstatt Bereit angezeigt. Wenn sich der Drucker im Stromsparmodus befindet, ist er dennoch für den Empfang von Druckaufträgen bereit.
Seite 182
Druckersprache Zweck: Festlegen der Standard-Druckersprache, die für die Übertragung von Daten zwischen Computer und Drucker verwendet wird. Werte: PCL-Emulation* PCL-Emulation, kompatibel mit Hewlett-Packard-Druckern PS-Emulation PostScript-Emulation, kompatibel mit der Adobe PostScript-Sprache Hinweis: Wird eine Druckersprache als Standard eingerichtet, so kann die Software- Anwendung trotzdem Druckaufträge in der anderen Druckersprache senden.
Tonerwarnung Zweck: Festlegen, wie der Drucker reagiert, wenn kein Toner mehr vorhanden ist. Werte: Aus* Es wird solange eine Fehlermeldung angezeigt, bis die Druckkassette ersetzt wird. Wenn im Menü Konfig ein Wert für Auto. fortfahren ausgewählt ist, fährt der Drucker nach Verstreichen der angegebenen Zeitsperre mit dem Drucken fort. Einmal Der Drucker hält den Druckauftrag an, zeigt eine Fehlermeldung an und gibt drei kurze Alarmtöne aus.
Menü Dienstprog. Verwenden Sie das Menü Dienstprog., um verschiedene Berichte zu drucken, die die verfügbaren Druckerressourcen, Druckereinstellungen und Druckaufträge betreffen. Weitere Menüoptionen ermöglichen es Ihnen, Druckerhardware zu konfigurieren und Druckerprobleme zu beheben. Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: •...
Seite 185
Werksvorgaben Zweck: Zurücksetzen der Druckereinstellungen auf die Werksvorgaben. Werte: Wiederherst. • Alle Menüoptionen werden auf die Werksvorgaben zurückgesetzt, mit Ausnahme von: – Anzeigesprache – Alle Einstellungen im Menü Parallel, Menü Seriell, Menü Fax, Menü Netzwerk, Menü Infrarot, Menü LocalTalk und Menü USB. •...
Seite 186
Hex Trace Zweck: Ermitteln der Ursache von Problemen bei Druckaufträgen. Ist Hex Trace aktiviert, werden alle an den Drucker gesendeten Daten in Hexadezimal- und Zeichendarstellung gedruckt. Steuercodes werden nicht ausgeführt. Um den Hex Trace-Modus zu verlassen, schalten Sie den Drucker aus oder setzen ihn vom Menü Auftrag aus zurück.
Schrift. drucken Zweck: Drucken von Mustern aller für die ausgewählte Druckersprache verfügbaren Schriftarten. Werte: PCL-Schriftart Druckt ein Muster aller für die PCL-Emulation verfügbaren Druckerschriftarten. PS-Schriftart. Druckt ein Muster aller für die PostScript-Emulation verfügbaren Druckerschriftarten. Menüs drucken Zweck: Drucken einer Liste der aktuellen Benutzervorgaben, der installierten Optionen, der Größe des installierten Druckerspeichers und des Status der Verbrauchsmaterialien.
Menü USB Verwenden Sie das Menü USB, um Druckereinstellungen für Druckaufträge zu ändern, die über einen Universal Serial Bus (USB)-Anschluß an den Drucker gesendet werden (USB Option <x>). Wählen Sie eine Menüoption, um weitere Informationen zu erhalten: • Job-Pufferung • MAC-Binär-PS •...
Seite 189
MAC-Binär-PS Zweck: Konfigurieren des Druckers für die Verarbeitung von binären Macintosh PostScript-Druckaufträgen. Werte: Der Drucker verarbeitet rohe binäre PostScript-Druckaufträge von Computern, die das Betriebssystem von Macintosh verwenden. Hinweis: Diese Einstellung führt oft zu einem Fehlschlagen von Windows-Druckaufträgen. Der Drucker filtert PostScript-Druckaufträge unter Verwendung des Standardprotokolls. Auto* Der Drucker nimmt Druckaufträge von Computern, die Betriebssysteme sowohl von Windows als auch Macintosh verwenden, an.
Seite 190
PCL-SmartSwitch Zweck: Konfigurieren des Druckers dahingehend, daß er automatisch zur PCL-Emulation wechselt, wenn ein über den USB-Anschluß empfangener Druckauftrag dies erfordert, ungeachtet der Standardsprache des Druckers. Werte: Ein* Der Drucker überprüft die Daten an der USB-Schnittstelle und wählt die PCL-Emulation aus, wenn die Daten diese Druckersprache erfordern.
Seite 191
USB-Puffer Zweck: Konfigurieren der Größe des USB-Datenpuffers. Werte: Deaktiviert Deaktiviert den USB-Anschluß. Auto* Der Drucker berechnet die Größe des USB-Puffers automatisch (empfohlene Einstellung). 3 KB bis maximal Der Benutzer legt die Größe des USB-Puffers fest. Die maximale Größe hängt zulässige Größe von der Speicherkapazität Ihres Druckers und der Größe der anderen Verbindungspuffer sowie davon ab, ob die Einstellung Ressour.
Deaktivieren der Bedienerkonsolenmenüs So deaktivieren Sie die Bedienerkonsolenmenüs, um zu verhindern, daß die Standardeinstellungen des Druckers geändert werden: Schalten Sie den Drucker aus. Hinweis: Das Deaktivieren der Bedienerkonsolenmenüs verhindert nicht den Zugriff auf das oder die Druck- und Zurückhaltefunktionen. Menü Auftrag Halten Sie die Tasten gedrückt, und schalten Sie den Drucker ein.
Entfernen von Optionen Beachten Sie die folgenden Richtlinien beim Entfernen von Optionen. • Entfernen Sie alle Druckmaterialien aus einer Option, bevor Sie sie vom Drucker entfernen. • Um eine Zuführung zu entfernen, müssen Sie zuerst den Drucker und alle darüber installierten Optionen entfernen.
Entfernen des Briefumschlageinzugs Nehmen Sie die Briefumschläge aus der Briefumschlagzuführung heraus. Schieben Sie den Druckeruntersatz für Briefumschläge in die geschlossene Stellung. Öffnen Sie die vordere Klappe des Druckers.
Seite 195
Ziehen Sie den Briefumschlageinzug etwas nach oben und gerade aus dem Drucker heraus. Legen Sie ihn beiseite. Schließen Sie beide vorderen Klappen. Wenn Sie die Optionen erneut anbringen möchten, finden Sie weitere Informationen im Installationshandbuch.
Entfernen von Papierfächern oder Duplexeinheiten Nehmen Sie mit Hilfe einer zweiten Person den Drucker an den Griffmulden hoch, und stellen Sie ihn beiseite. ACHTUNG: Achten Sie darauf, den Drucker beim Abstellen nicht von unten zu halten.
Seite 197
Heben Sie die Option vorsichtig gerade nach oben heraus, bis sie sich vollständig von der Option darunter gelöst hat. Legen Sie sie beiseite. Wenn Sie die Optionen erneut anbringen möchten, finden Sie weitere Informationen im Installationshandbuch.
Entfernen des Drucker- oder Flash- Speichers Hinweise zum Zugriff auf die Systemplatine des Druckers finden Sie, falls notwendig, im Installationshandbuch. Suchen Sie nach der Speicheroption, die Sie entfernen möchten. Elektronische Bauteile können leicht durch statische Aufladung beschädigt ARNUNG werden. Berühren Sie deshalb ein Metallteil am Drucker, bevor Sie die Speicheroption anfassen.
Entfernen einer Optionskarte Hinweise zum Zugriff auf die Systemplatine des Druckers finden Sie, falls notwendig, im Installationshandbuch. Elektronische Bauteile können leicht durch statische Aufladung beschädigt ARNUNG werden. Berühren Sie deshalb ein Metallteil am Drucker, bevor Sie die Karte anfassen. Suchen Sie nach der Option, die Sie entfernen möchten. Lösen Sie die zwei Schrauben ober- und unterhalb des Steckplatzes, und entfernen Sie sie.
Erläuterungen zu Schriftarten Schrifttypen und Schriftarten Eine Schriftart ist ein Satz von Zeichen und Symbolen, die in einer bestimmten Weise gestaltet sind. Diese spezielle Gestaltung wird als Schrifttyp bezeichnet. Die ausgewählten Schrifttypen geben Ihrem Dokument einen eigenständigen Charakter. Gut ausgewählte Schrifttypen erhöhen die Lesbarkeit eines Dokuments.
Teilung und Punktgröße Die Größe einer Schriftart wird entweder als Teilungswert oder Punktgröße angegeben, abhängig davon, ob die Schriftzeichen einen festen Abstand aufweisen oder ob es sich um eine Proportionalschrift handelt. Bei Schriftarten mit festem Zeichenabstand ist jedes Zeichen gleich breit. Die Teilung wird verwendet, um die Größe von Schriftarten mit festem Zeichenabstand anzugeben.
Bitmap- und skalierbare Schriften Der Drucker verwendet sowohl Bitmap- als auch skalierbare Schriften. Bitmap-Schriften werden im Druckerspeicher als vordefinierte Bitmuster gespeichert, die einen Schrifttyp in einer bestimmten Größe, einem bestimmten Stil und einer bestimmten Auflösung repräsentieren. Die folgende Abbildung zeigt ein Beispiel einer Bitmap-Schrift anhand eines Zeichens. Bitmap-Schriftarten sind in verschiedenen Stilen und Punktgrößen verfügbar, ebenso wie ladbare Schriftarten.
Residente Schriftarten Bei Auslieferung Ihres Druckers sind im Druckerspeicher residente Schriftarten permanent gespeichert. Verschiedene Schriftarten sind in PCL 6- und PostScript 3-Emulationen verfügbar. Einige der am weitesten verbreiteten Schrifttypen wie Courier und Times New Roman sind für alle Druckersprachen verfügbar. In der nachfolgenden Tabelle sind alle residenten Schriftarten Ihres Druckers aufgeführt.
Symbolsätze Ein Symbolsatz ist eine Zusammenstellung alphabetischer und numerischer Zeichen, Satzzeichen und Sonderzeichen, die in der ausgewählten Schriftart verfügbar sind. Symbolsätze sind beispielsweise für fremdsprachliche Texte oder spezifische Einsatzgebiete, wie wissenschaftliche Texte mit mathematischen Symbolen, erforderlich. Bei der PCL 6-Emulation legt der Symbolsatz darüber hinaus fest, welches Zeichen für die einzelnen Tasten auf der Tastatur (oder genauer für jeden Codepunkt) gedruckt wird.
ISO 15: Italian PC-850 Multilingual Windows 98 Greek ISO 16: Portuguese PC-851 Greece Windows 98 Latin 1 ISO 17: Spanish PC-852 Latin 2 Windows 98 Latin 2 Windows 98 Latin 5 Windows 98 Latin 6 (Baltic) Ladbare Schriftarten In der PostScript 3-Emulation können Sie skalierbare Schriftarten und in der PCL 6-Emulation skalierbare oder Bitmap-Schriftarten laden.
Druckerspezifikationen Abmessungen Abmessung Lexmark T522 Höhe 379 mm 513 mm mit 500-Blatt-Zuführung Breite 418 mm Tiefe 513 mm Gewicht (einschl. Druckkassette) 20,4 kg 23,6 kg mit 500-Blatt-Zuführung Betriebszyklus Bis zu 75.000 Seiten pro Monat...
Hinweise • Hinweis zur Ausgabe • Marken • Hinweis zur Lizenzierung • Sicherheit • Achtung-Hinweise und Warnungen • Hinweise zu Elektro-Emissionen • Energy Star • Laser-Hinweise...
Kommentare zu dieser Veröffentlichung können an folgende Adresse gerichtet werden: Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, USA. Im Vereinigten Königreich und Irland richten Sie Ihre Kommentare an Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ.
Marken Lexmark und Lexmark mit der roten Raute, MarkNet und MarkVision sind Marken von Lexmark International, Inc., eingetragen in den USA und/oder anderen Ländern. PictureGrade ist eine Marke von Lexmark International, Inc. Operation ReSource ist eine Handelsmarke von Lexmark International, Inc.
Die von Lexmark modifizierte GNU-lizenzierte Software ist Freeware, die Sie gemäß den Bedingungen der obengenannten Lizenzen weiterverteilen und/oder modifizieren können. Diese Lizenzen gewähren Ihnen keinerlei Rechte in bezug auf die in diesem Drucker verwendete Software, für die Lexmark das Copyright besitzt.
Erklärung zur Übereinstimmung mit den FCC-Bestimmungen (Federal Communications Commission) Ihr Lexmark T522 wurde gemäß Teil 15 der FCC-Vorschriften getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A. Der Betrieb unterliegt folgenden zwei Einschränkungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muß störfest gegen aufgenommene Störungen sein, auch gegen solche Störungen, die unerwünschte...
Erklärung zur Übereinstimmung mit den FCC-Bestimmungen (Federal Communications Commission) Der Lexmark T522 wurde gemäß Teil 15 der FCC-Vorschriften getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse B. Der Betrieb unterliegt folgenden zwei Einschränkungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muß störfest gegen aufgenommene Störungen sein, auch gegen solche Störungen, die unerwünschte...
Die an diesem Programm beteiligten Unternehmen bieten PCs, Drucker, Bildschirme oder Faxgeräte an, die ihre Leistungsaufnahme verringern, wenn sie nicht verwendet werden. Auf diese Weise wird bis zu 50 Prozent weniger Energie verbraucht. Lexmark ist stolz darauf, Teilnehmer dieses Programms zu sein.
Laser-Hinweis Der Drucker wurde in den USA zertifiziert und entspricht den Anforderungen der Vorschriften DHHS 21 CFR Unterkapitel J für Laserprodukte der Klasse I (1), andernorts ist er als Laserprodukt der Klasse I zertifiziert, das den Anforderungen von IEC 825 entspricht. Laserprodukte der Klasse I werden nicht als gefährlich betrachtet.
