Calibrage et mesure
French

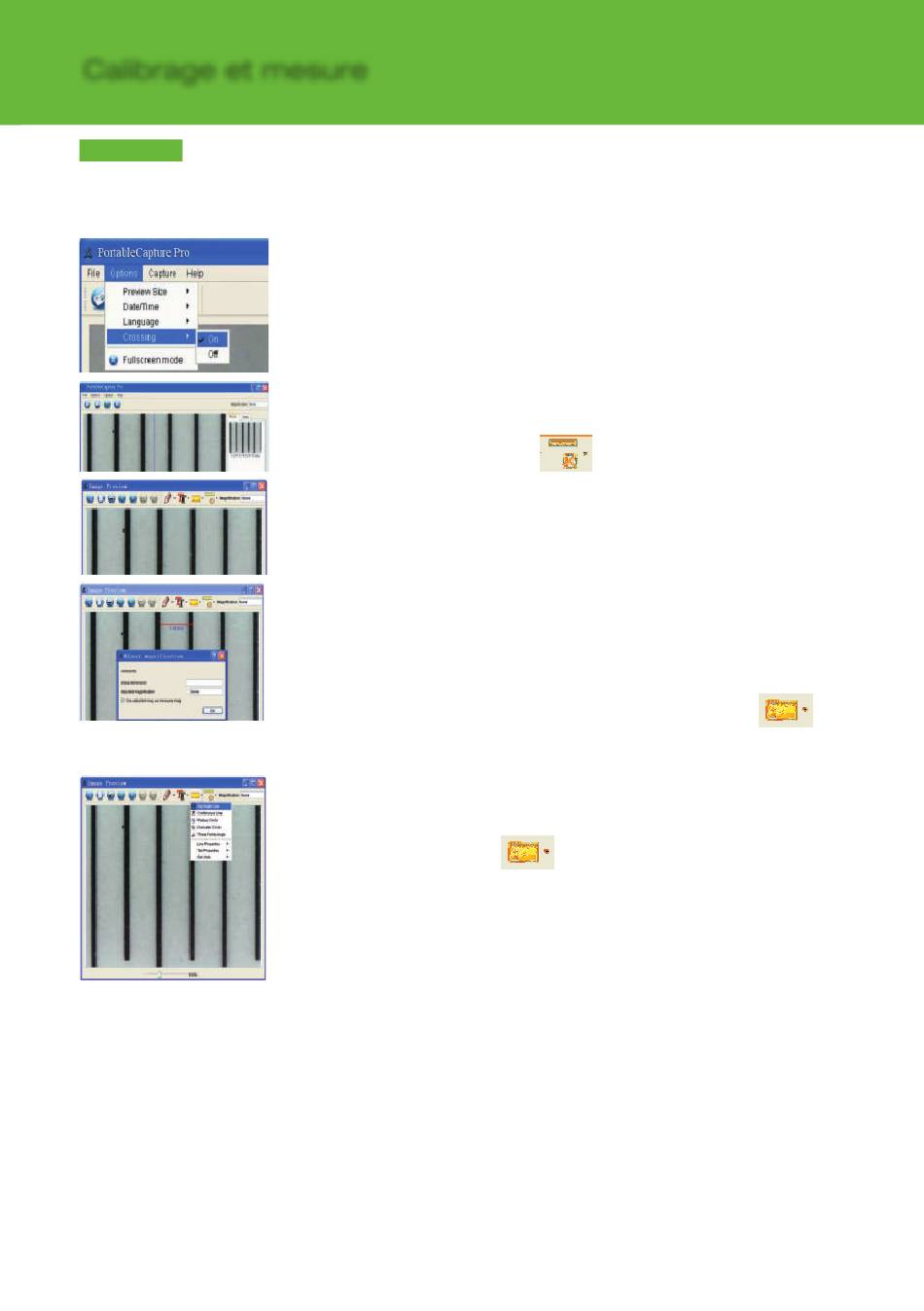

Procédez au calibrage avant de commencer vos mesures.
Activez l'option Crossing („Options>Crossing'").
Elle permet de vérifi er si le cadran est parallèle ou non.
1. Amenez le microscope sur le cadran que vous avez fi xé sur la platine
porte-objet et réglez le facteur d'agrandissement jusqu'à obtenir une image
claire stage. Prenez une photo de la zone que vous avez sélectionnée lorsque
le cadran est parallèle au quadrillage, comme illustré.
2. Cliquez deux fois sur la photo pour accéder à l'interface de mesure, com-
me illustré.
3. Cliquez sur l'icône de calibrage
sur la photo. Cliquez sur les points de début et de fi n, de part et d'autre d'une
valeur connue. Une fenêtre contextuelle telle que celle illustrée ci-dessous
s'affi che sur l'écran. Tapez la valeur exacte de l'échantillon de mesure dans
la zone „Actual dimension". Le logiciel calibre automatiquement le facteur
d'agrandissement. Cliquez sur „OK". Le nouveau facteur d'agrandissement
apparaît en haut et à droite de l'écran. * Remarque : Les pointillés doivent
rester parallèles au cadran pendant la mesure.
4. Sélectionnez l'option „Any angle Line" de la liste déroulante pour mesurer
de nouveau la valeur. Si cette valeur, mesurée par le logiciel, est quasiment
identique à la valeur exacte du cadran, le calibrage est terminé.
Mesure
Cliquez deux fois sur la photo pour accéder à l'interface de mesure. Choisis-
sez une option de mesure dans la liste déroulante de l'icône „Mesure"
1. Option Any Angle Line
Cliquez sur un point, maintenez le clic, tirez jusqu'à l'autre point et relâchez
le clic.
2. Option Continuous Line
L'outil Continuous Line vous permet de mesurer une longueur continue.
Cliquez sur un point, maintenez le clic, tirez jusqu'aux autres points et
relâchez le clic.
3. Option Radius Circle
Cliquez et prolongez jusqu'au rayon que vous désirez. Le rayon, le périmètre
et la surface du cercle sont affi chés sur l'écran.
4. Option Diameter Circle
Cliquez et prolongez jusqu'au diamètre que vous désirez. Le diamètre, le
périmètre et la surface du cercle sont affi chés sur l'écran.
5. Mesure de l'angle entre trois points
Il suffi t de défi nir trois points et de cliquer, la valeur l'angle sera immédiate-
ment affi chée.
