INSTALLATION KURZE STEIGUNG - WANDABGANG
Wenn das Abgassystem unter der Dachrinne des
Hauses endet (Abb. 17), müssen die folgenden
Anforderungen erfüllt werden:
•
bei der Wahl des Standorts für das Gerät
und die Entlüftung ist die Regel NPFA 211 6-3.5
für den Abstand des Abluftauslasses von
Fenstern und Öffnungen zu berücksichtigen;
•
der Abzug ist senkrecht an der Wand
hochzuführen, wobei ein Mindestabstand
von 3" zwischen Wand und Abzug einzuhalten
ist;
•
ein Wandstreifen muss direkt über dem
T-Stück und mindestens alle 6' der Steigung
der Entlüftung oder, wenn die Steigung
geringer ist, am Ende des vertikalen Verlaufs
angebracht werden;
•
nach einer Steigung von mindestens 1,5m (5'),
einen 90°-Bogen installieren, der aus der Gebäudewand herausragt;
•
einen 45°-Bogen an den 90°-Bogen anschließen, wobei der zweite Bogen nach unten zum Boden
gerichtet ist. Schließen Sie die Entlüftung mit einer Manschette mit Schirm ab, die am 45°-Bogen
befestigt wird;
•
- das Ende des Abluftrohrsystems muss mindestens 12 Zoll (12") von der Wand entfernt und 24 Zoll
unterhalb der Traufe liegen.
Diese Konfiguration verhindert die Verstopfung des Abzugs durch Schneeverwehungen. Der vertikale
Mindestabstand von 1,5 m (5 Fuß) gewährleistet die Belüftung der Abluft im Falle eines Stromausfalls
und ermöglicht eine einfachere Reinigung durch die Reinigungsöffnung am T-Stück.
•
Es können bestimmte örtliche Vorschriften gelten. Erkundigen Sie sich vor der Installation
bei den örtlichen Behörden.
•
Halten Sie sich bei der Verwendung von Wanddurchführungen strikt an die
Sicherheitsvorschriften des PL Entlüftungs-Herstellers.
•
INSTALLIEREN SIE DIE ENTLÜFTUNG MIT DEN VOM HERSTELLER ANGEGEBENEN ABSTÄNDEN.
•
Doppelwandige PL-Entlüfter erfordern einen Mindestabstand zu brennbaren Materialien
gemäß den Sicherheitsspezifikationen des Herstellers und gegebenenfalls die Verwendung
einer gelisteten Wandkimme, eines Feuerschutzes oder einer Dachabdeckung.
•
Keine Fugen innerhalb von Wanddurchführungen anbringen. - Stellen Sie sicher, dass alle
Installationsarbeiten nach professionellen Standards durchgeführt werden.

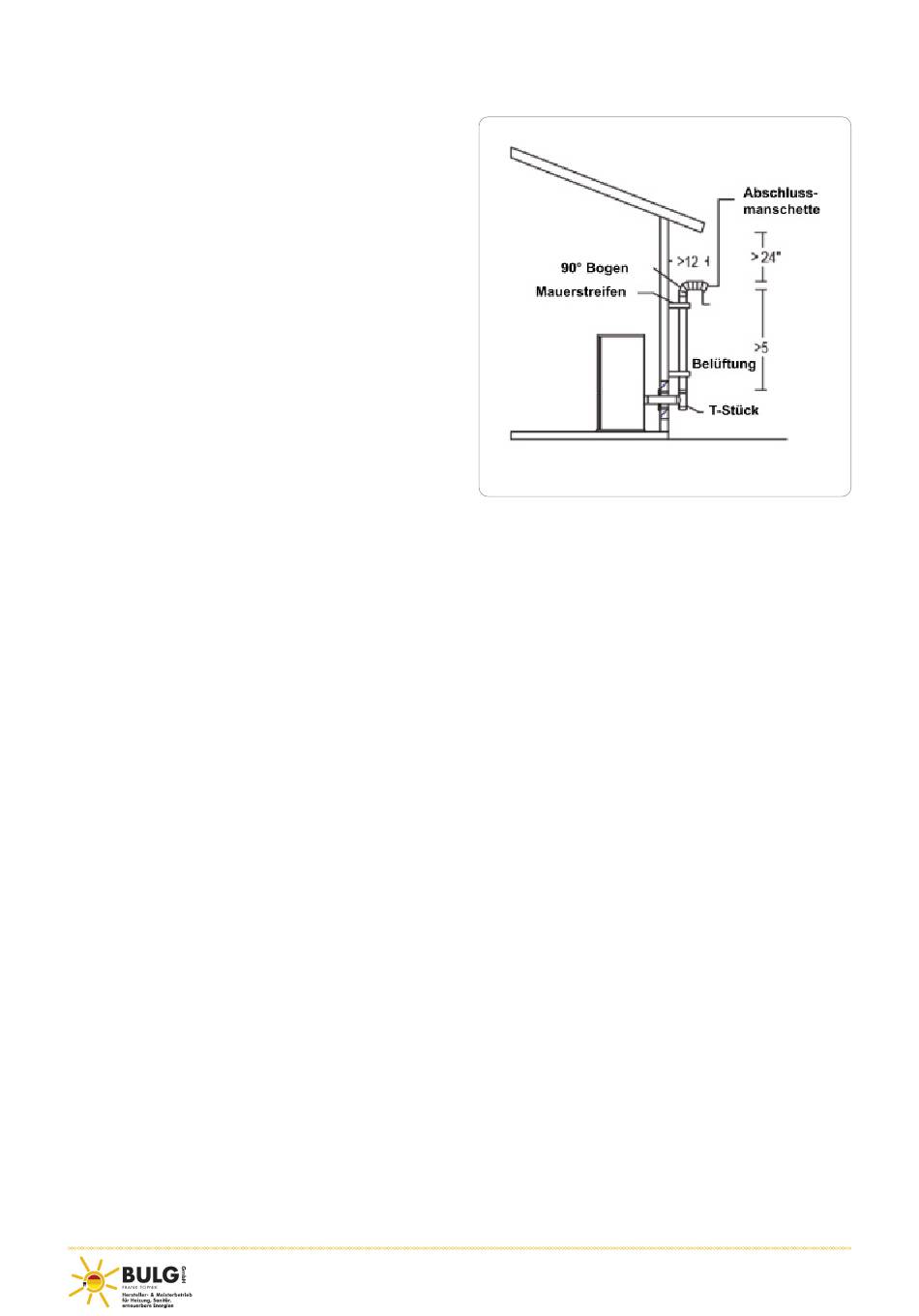

Abb. 17
13
