2 x Retimer + 1 x 8i RAID/HBA
NVMe-Kabelführung
Anmerkung: Je nach Konfiguration wird der Adapter im oberen oder im unteren PCIe-Bereich installiert.

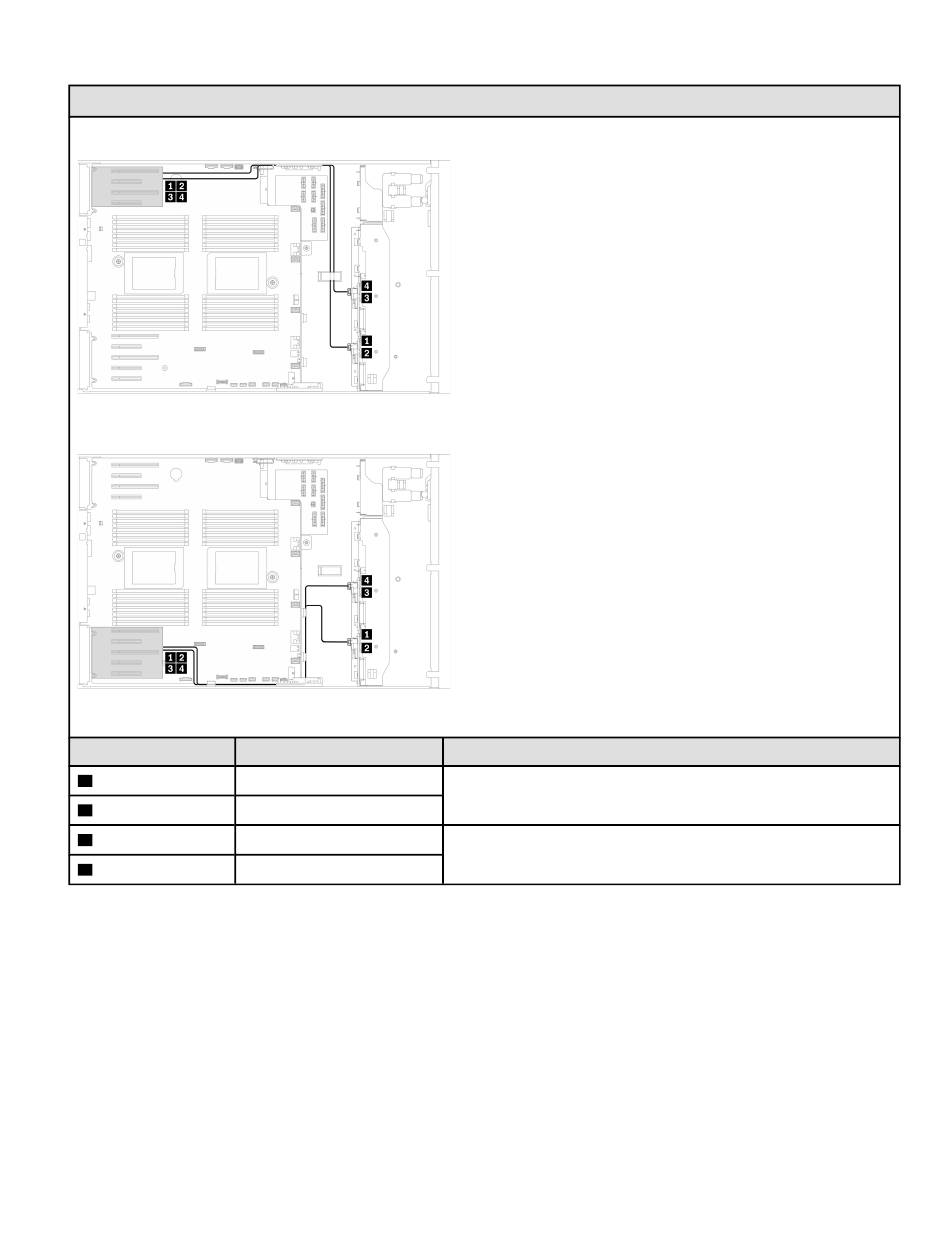

Abbildung 62. NVMe-Kabelführung zum oberen PCIe-Bereich
Abbildung 63. NVMe-Kabelführung zum unteren PCIe-Bereich
Von Zu
BP1: NVMe 0-1
Retimer: C0
1
BP1: NVMe 2-3 Retimer: C1
2
BP2: NVMe 0-1
Retimer: C0
3
BP2: NVMe 2-3
4 Retimer: C1
Kabel
SlimSAS x8 zu MCIO x8 Paar (700 mm/700 mm)
SlimSAS x8 zu MCIO x8 Paar (700 mm/700 mm)
.
Kapitel 2 Kabelführung für Rückwandplatine für 3,5-Zoll-Hot-Swap-Laufwerke
