SAS/SATA-Kabelführung

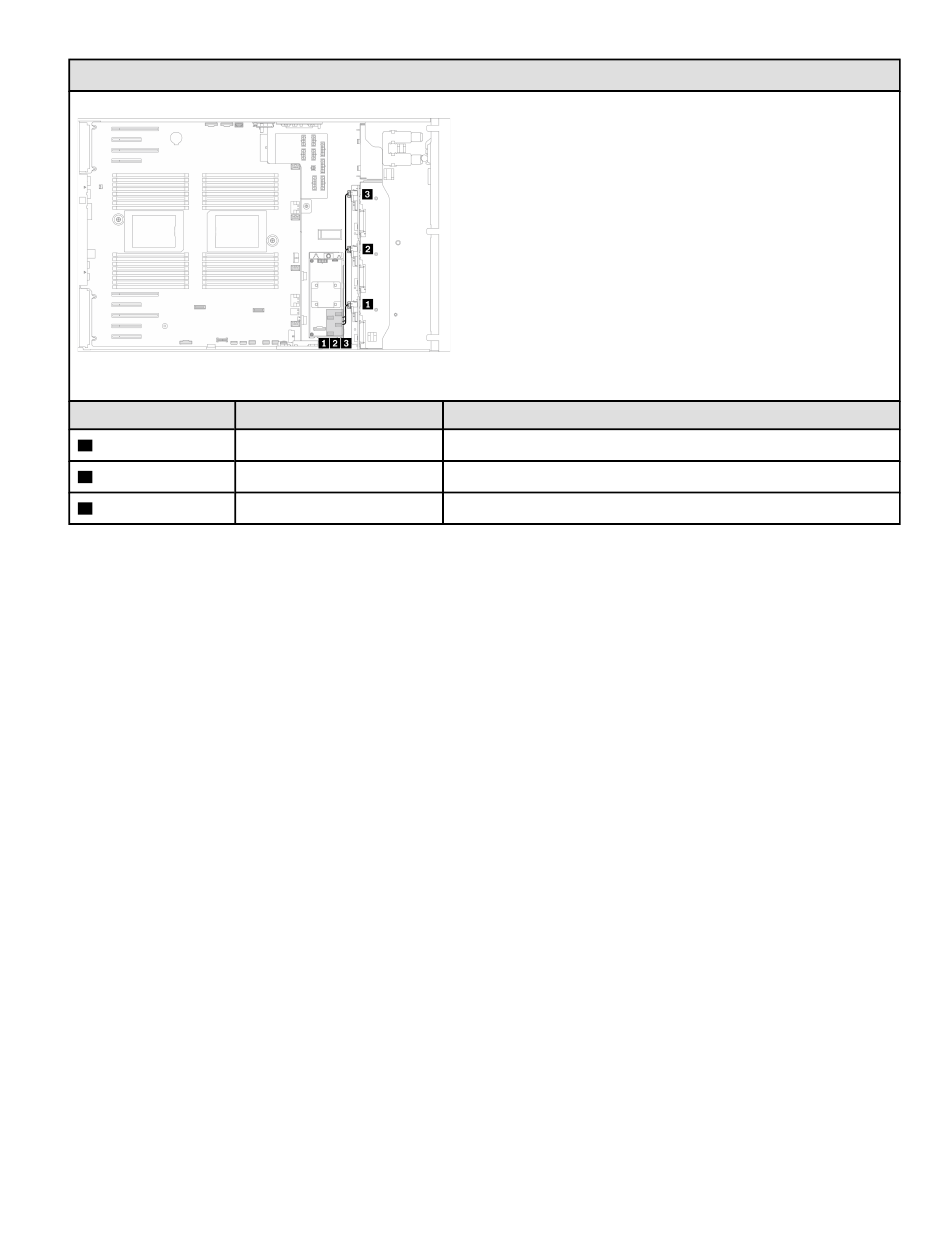

Abbildung 102. SAS/SATA-Kabelführung zum CFF RAID-/HBA-Adapter
Von
Zu
BP1: SAS/SATA
CFF RAID/HBA: C0
1
BP2: SAS/SATA
CFF RAID/HBA: C1
2
BP3: SAS/SATA
CFF RAID/HBA: C2
3
Kabel
SlimSAS x4 zu SlimSAS x4 (260 mm)
SlimSAS x4 zu SlimSAS x4 (260 mm)
SlimSAS x4 zu SlimSAS x4 (720 mm)
.
Kapitel 2
Kabelführung für Rückwandplatine für 3,5-Zoll-Hot-Swap-Laufwerke
97
