Kapitel 2. Kabelführung für Rückwandplatine für 3,5-Zoll-Hot-
Swap-Laufwerke
Verwenden Sie diesen Abschnitt, um die Kabelführung für Rückwandplatinen für 3,5-Zoll-Hot-Swap-
Laufwerke zu verstehen.
Kabelliste für Rückwandplatine
Mithilfe der Informationen in diesem Abschnitt können Sie die Kabel ermitteln, die für die Kabelführung der
Rückwandplatine des 3,5-Zoll-Hot-Swap-Laufwerks für Ihren Server verwendet werden.

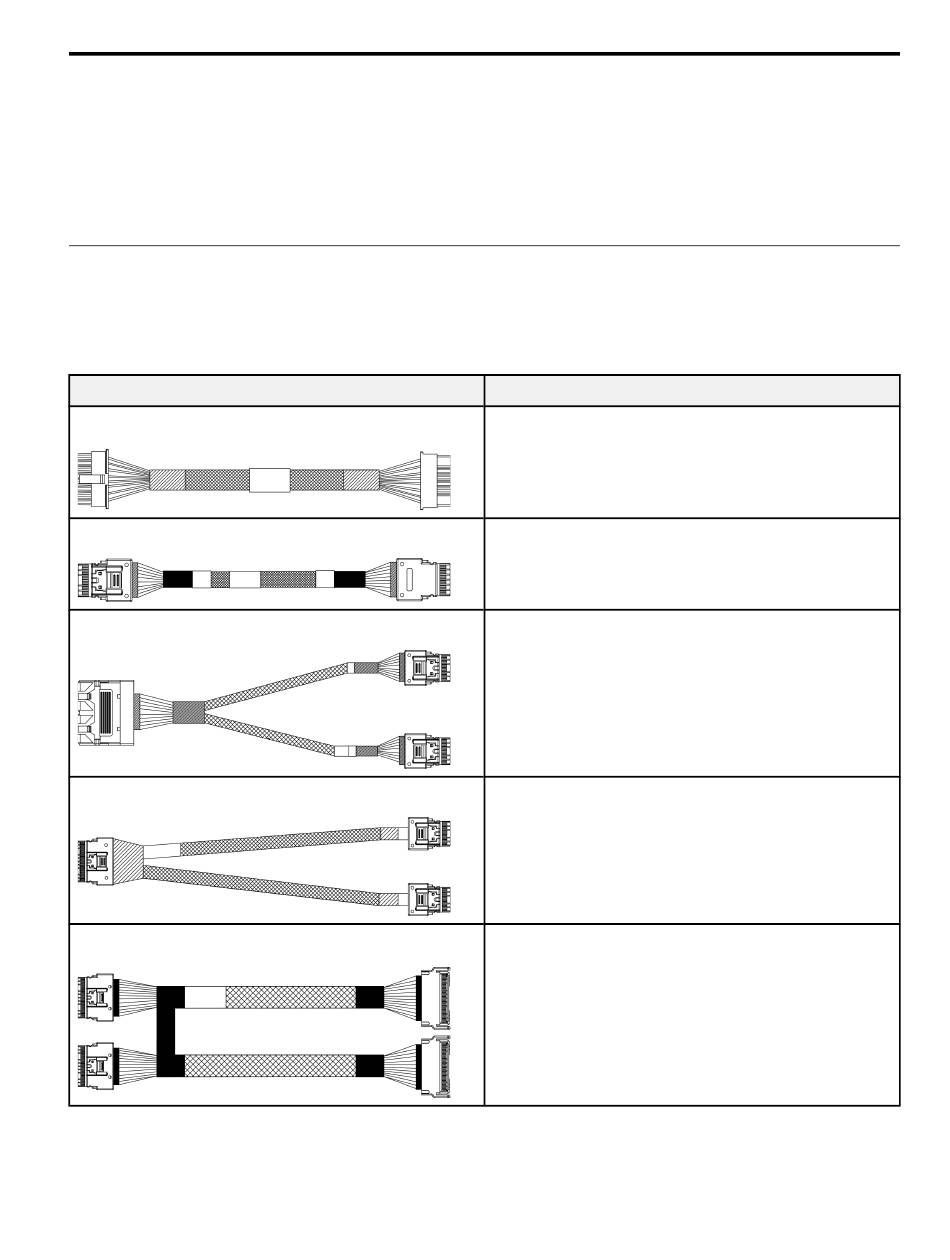

Tabelle 4. Kabelliste für 3,5-Zoll-Rückwandplatine
Kabel
Netzkabel für 3,5-Zoll-Rückwandplatine
SlimSAS x4 zu SlimSAS x4-Kabel
Mini-SAS x4*2 zu SlimSAS x4*2-Kabel
SlimSAS x8 zu SlimSAS x4 x 2-Kabel
SlimSAS x8 zu MCIO x8-Kabelpaar
© Copyright Lenovo 2021
Beschreibung
• Rückwandplatine 1 zu PDB: 400 mm
• Rückwandplatine 2/3 zu PDB: 300 mm
• Rückwandplatine 4 zu PDB: 160 mm
Rückwandplatine 1/2/3 zu SATA-Anschluss auf der
Systemplatine: 540 mm
• Rückwandplatine 1/2 zu 8i RAID/HBA Gen 3 oder 16i
RAID/HBA Gen 3: 590 mm/590 mm.
• Rückwandplatine 3/4 zu 8i RAID/HBA Gen 3 oder 16i
RAID/HBA Gen 3: 840 mm/840 mm.
• Rückwandplatine 1/2 zu 8i RAID/HBA Gen 4 oder 16i
RAID/HBA Gen 4: 590 mm/590 mm.
• Rückwandplatine 3/4 zu 8i RAID/HBA Gen 4 oder 16i
RAID/HBA Gen 4: 840 mm/840 mm.
Rückwandplatine 1/2 zu NVMe-Retimer: 700 mm/700 mm
