Onboard SATA + 2 x Retimer + 2 x 8i RAID/HBA

NVMe-Kabelführung
Anmerkung: Je nach Konfiguration wird der Adapter im oberen oder im unteren PCIe-Bereich installiert.

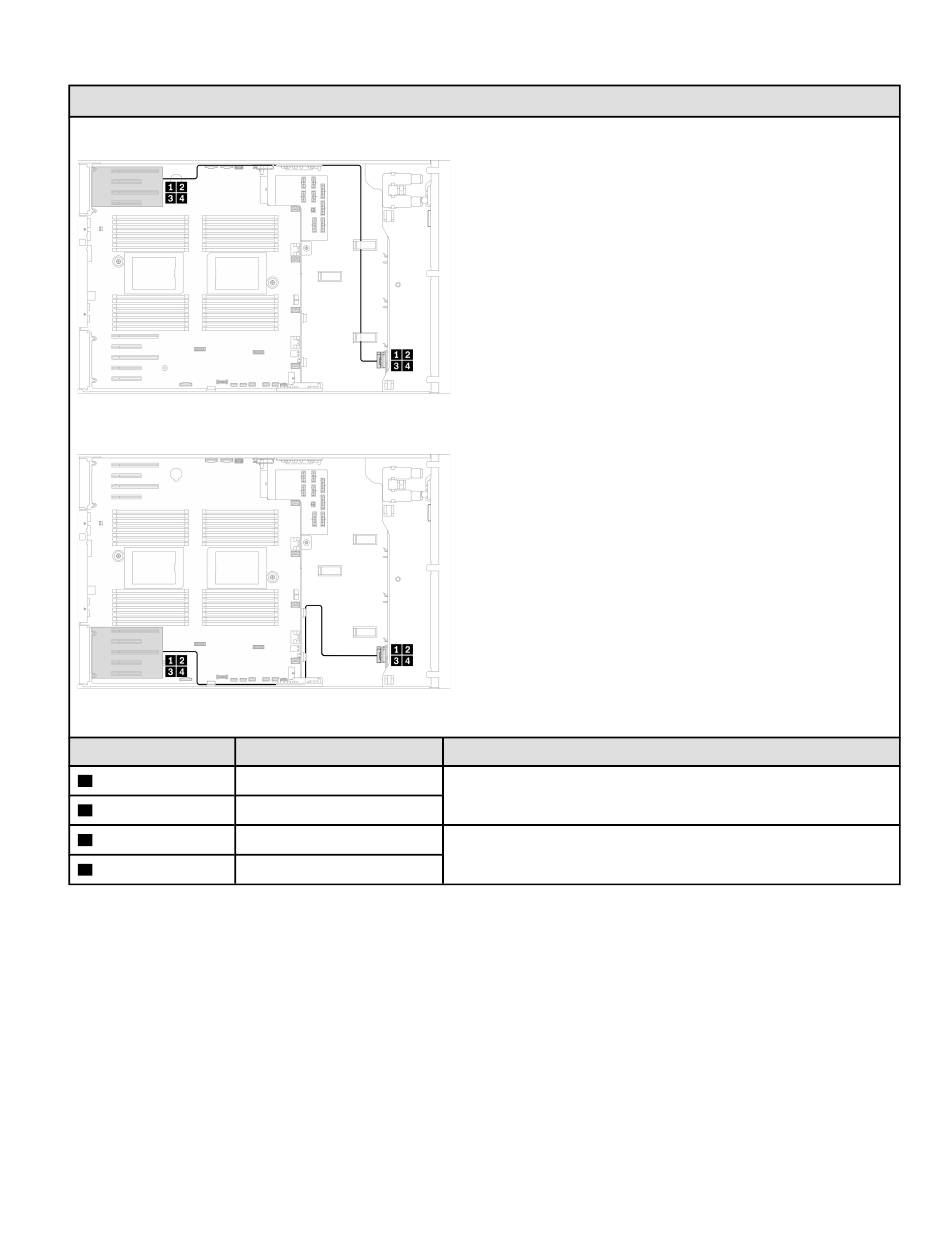

Abbildung 304. NVMe-Kabelführung zum oberen PCIe-Bereich
Abbildung 305. NVMe-Kabelführung zum unteren PCIe-Bereich
Von Zu
BP1: NVMe 0-1
Retimer: C0
1
BP1: NVMe 2-3 Retimer: C1
2
BP1: NVMe 4-5
Retimer: C0
3
BP1: NVMe 6-7
4 Retimer: C1
Kabel
SlimSAS x8 zu SlimSAS x8 Paar (700 mm/700 mm)
SlimSAS x8 zu SlimSAS x8 Paar (700 mm/700 mm)
.
Kapitel 3 Kabelführung für Rückwandplatine für 2,5-Zoll-Hot-Swap-Laufwerke
249
