H-tronic HT5S Anleitung

3-kanal-empfänger ht3e
Vorschau ausblenden Andere Handbücher für HT5S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

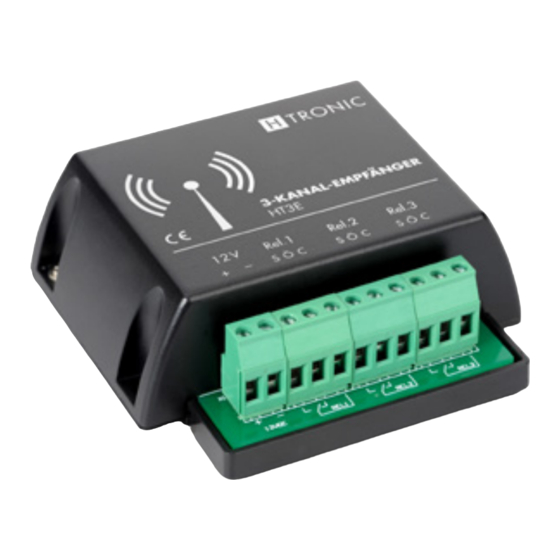

3-Kanal-EmpfängEr
HT3E
Art.- Nr. 16 18 255
Passend für die H-TRONIC-Sender
HT5S 5-Kanal, Art.-Nr. 161 81 60
HT8S 8-Kanal, Art.-Nr. 161 81 80
www.h-tronic.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für H-tronic HT5S

Inhaltszusammenfassung für H-tronic HT5S

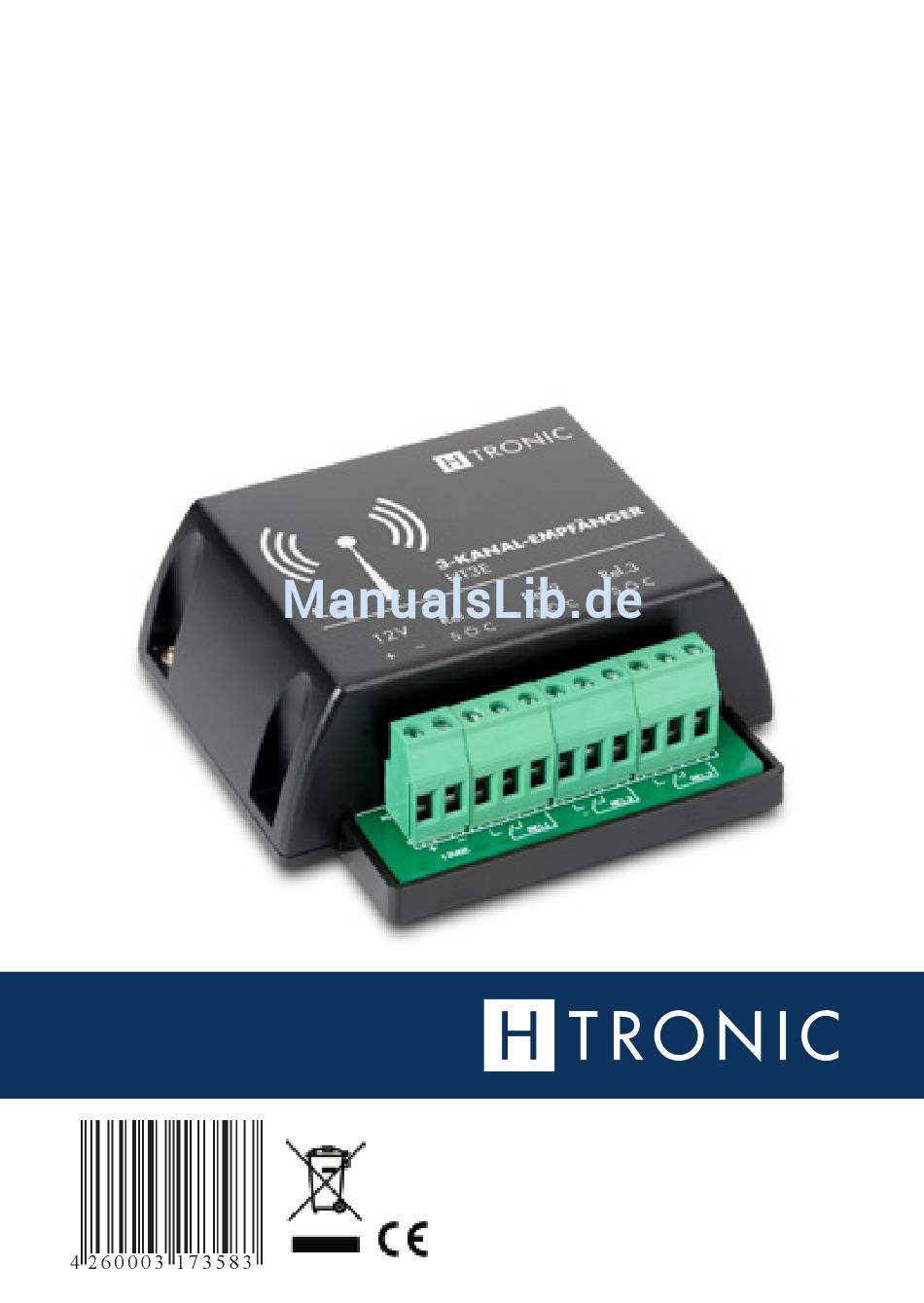

  • Seite 1 3-Kanal-EmpfängEr HT3E Art.- Nr. 16 18 255 Passend für die H-TRONIC-Sender HT5S 5-Kanal, Art.-Nr. 161 81 60 HT8S 8-Kanal, Art.-Nr. 161 81 80 www.h-tronic.de...

  • Seite 2: Inhaltsverzeichnis

    InHalT Bedienungsanleitung 1. Bestimmungsgemäße Verwendung ...........6 2. Sicherheit ..................6 3. Inbetriebnahme ................10 4. Montage und Anschlusshinweise ...........12 5. Garantie ...................12 6. Hinweise zum Umweltschutz ............13 Manual (page 14) 1. Designated use ................16 2. Safety instructions ...............18 3. Installation .................20 4. Connection ................22 5.

  • Seite 3: Kanal-Empfänger

    Fernsteuerung entwickelt. Die Verbindung zwischen einem Sender (HT8S und HT5S) und dem Empfänger wird durch das anerkannte AES128-Verfahren verschlüsselt und enthält einen so genannten „Rolling-Code“, dieser macht jedes versendetes Paket zum Empfänger einmalig und nicht wieder- holbar.

  • Seite 4: Technische Daten

    Das Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand ver las- sen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicher zu- stel l en, muss der Anwender die Sicherheitshinweise und Warnvermerke die in die ser Anleitung enthalten sind beachten. Ihr Team von H-TRONIC 4 | Technische Daten...

  • Seite 5: Sicherheitshinweis Lt. R&Tte: Gefahr

    HInwEIS zum BETrIEB! Der Frequenzbereich 868 MHz ist für Hochfrequenzgeräte industrieller, wissenschaftlicher, medizinischer, häuslicher und ähnliche Zwecke vorgesehen (SRD Band). Beim Betrieb in diesem Frequenzbereich kann kein Schutz vor Störungen durch die o.g. Geräte und Funkanlagen gewährt werden. Der Anwender ist eigenverantwortlich das die Vor- schriften und Bestimmungen des Landes in dem die Steuerung be- trieben wird, eingehalten werden.

  • Seite 6: Bestimmungsgemäße Verwendung

    Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Gerät oder Baugruppe für den Anwendungsfall, für den es verwendet werden soll, geeignet ist. Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sach- verständigen oder den Herstellern der verwendeten Baugruppen not wen dig. Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Ein- fluss bereiches liegen.

  • Seite 7: Warn- Und Sicherheitshinweise

    anerkannten Regeln der Technik (z.B. DIN-Normen, VDE-Bestimmungen, tech ni- sche Regeln soweit vertraut ist, dass er den arbeitssicheren Zustand von Einrich- tun gen zur drahtlosen Übertragung von Steuerbefehlen beurteilen kann. – Gerät spannungsfrei schalten – Gerät gegen Wiedereinschalten sichern – Gerät auf Spannungsfreiheit überprüfen –...
  • Seite 8 Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und Gesund- heitsstörungen zusätzlich folgende Sicherheitshinweise: – Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu ver meiden. Widrige Umgebungsbedingungen sind: Umgebungstemperaturen unter -10°C oder über 40°C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80 % rel., sowie Spritzwasser oder Nässe.
  • Seite 9 Wenn aus einer vorliegenden Beschreibung für den nichtgewerblichen Endver- brau cher nicht eindeutig hervorgeht, welche elektrischen Kennwerte für ein Bau- teil oder eine Baugruppe gelten, wie eine externe Beschaltung durchzuführen ist, oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und welche Anschlusswerte diese externen Komponenten haben dürfen, muss stets eine Fachkraft um Auskunft ersucht werden.

  • Seite 10: Inbetriebnahme

    – Beim Lesen/Schreiben des EEPROM-Speichers ist ein Fehler aufgetreten. 3.2. lErnVorgang Jeder Sender kann eine unbegrenzte Anzahl von Empfängern ansteuern. Der Empfänger ermöglicht das Einlernen von 32 geeigneten Sendern (z.B. HT5S oder HT8S). Zuvor muss der gehäusedeckel abgenommen werden. Der Lern vorgang besteht aus folgenden Schritten: 1.

  • Seite 11: Senderlistespeicher Löschen

    Die folgenden Einstellungen sind möglich: Sender-Taste rEl1 rEl2 rEl3 „1“ „2“ „3“ „4“ HInwEIS: „T“ – Tastmodus; „R“ - Rastfunktion Beispiel: Sie betätigen für die Einstellung der Betriebsart die Sende-Taste „2“, dann haben Sie Rel. 1 auf Rastfunktion und Rel. 2 und 3 auf Tastfunktion eingestellt. Betätigen Sie z.B.

  • Seite 12: Montage Und Anschlusshinweise

    4. monTagE unD anScHluSSHInwEISE Zur Spannungsversorgung ist ein passendes Netzteil (12 V DC/500 mA) zu verwenden, dessen Spannung Polungsrichtig an die entsprechende Schraub- klemme. „+ 12VDC –“ angeschlossen wird. rElaIS-auSgang: (Maximale Anschlussleistung): 230V 5A~ oder 24VDC 10A= je Relais, bzw. es darf je Rel. eine Leistung von 1000 W bzw. eine eine Gesamtanschlussleistung von 3000 W nicht überschritten werden.

  • Seite 13: Hinweise Zum Umweltschutz

    Bei folgenden Kriterien erlischt der Garantieanspruch: – Bei Veränderung und Reparaturversuchen am Gerät – Bei eigenmächtiger Abänderung der Schaltung – Bei Verwendung anderer, nicht originaler Bauteile – Bei Schäden durch Nichtbeachtung der Bedienungsanleitung und des An- schlussplanes – Bei Schäden durch Überlastung des Gerätes –...
  • Seite 14 3-cHannEl rEcEIVEr HT3E Art.- Nr. 16 18 255 THE 3-cHannEl rEcEIVEr for 868mHz ISm rangE has been designed as a tap-proof and tamper free remote control. The connection between the transmitter and the receiver is encrypted by AES128 and contains a “rolling code”.

  • Seite 15: Technical Data

    – This product is not a toy and not suitable for infants and children. Infants and children cannot assess the risks involved, when dealing with electrical devices. – Transmitters may only be operated by persons instructed in operating the device Your H-TRONIC team | 15 3-Channel Receiver HT3E...

  • Seite 16: Designated Use

    1. DESIgnaTED uSE The designated use of this device is the remote switching of electrical loads without safety related applications in conjunction with the H-TRONIC 5-channel transmitter, order number 1618160 or 8-channel transmitter, order number 1618180. The transmitters must be trained to function with the receiver. Any other use than the specified is not allowed.
  • Seite 17 warnIng: The use of this remote control is only permitted in combination with equipment in which radio interference to the transmitter or receiver does not result in danger to persons or property. Furthermore manual overriding emergency stop should be integrated in the setup.

  • Seite 18: Safety Instructions

    2. SafETy InSTrucTIonS – The installation of the device may only be performed by a qualified electrician. – This device is not intended for the control of electrical equipment performing safety-related functions. In normal operation there is a risk of malfunction due to a general failure or a malfunction of the output stage or signal transmission.
  • Seite 19 If it can be assumed that safe operation is no longer possible, that device must immediately be deactivated and secured against inadvertent operation. Safe operation is given if the device is not functioning, is visibly damaged, has become wet or stored under damp conditions. If you are at any time in doubt about the application or the wiring or the installation, immediately seek the advice of a professional or the manufacturer.

  • Seite 20: Installation

    3. InSTallaTIon 3.1 lED DISplay The function display consists of 3 LEDs which have the following meaning: 1. lED “powEr”: the device is connected and under power. 2. lED”lEarn”: the device is in learning mode. 3. lED”Error”: the LED is displayed in the following cases: –...
  • Seite 21 The following modes are possible: Transmitter button rEl1 rEl2 rEl3 „1“ „2“ „3“ „4“ noTE: “T” – tipped mode; “R” – switched mode ExamplE: When you press transmitter button „2“, you switch relay 1 to switched mode and relay 2 and 3 to tipped mode. When pressing transmittor butten 4 you switch all those 3 relays to switched mode.

  • Seite 22: Connection

    4. connEcTIon Connect the device to a suitable power supply (12 V DC/500 mA). Make sure that the correct polarity of the +12 V DC is connected to the relay output. The maximum load per relay is 230 VAC/5 A or 24 V DC/10 A. The power output per relay must not exceed 1000 W while the total power output may not exceed 3000 V.

  • Seite 23: Environment

    For more information concerning disposal sites, please contact your local authority or waste management company. This manual is a publication of H-TRONIC GmbH, Industriegebiet Dienhof 11, D-92242 Hirschau, Germany. All rights including translation reserved. Information provided in this manual may not be copied, transferred or put in storage systems without the express written consent of the publisher.
  • Seite 24 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
