H-tronic 61 81 02 Gebrauchsanleitung

Garantie:
Auf dieses Gerät gewähren wir 2 Jahr Garantie. Die
Garantie umfasst die kostenlose Behebung der Män-
gel, die nachweisbar auf die Verwendung nicht ein-
wandfreien Materials, oder auf Fabrikationsfehler zu-
rückzuführen sind.
Weitergehende Ansprüche sind ausgeschlossen!
Wir übernehmen weder eine Gewähr noch irgendwel-
che Haftung für Schäden oder Folgeschäden im Zu-
sammenhang mit diesem Produkt. Wir behalten uns
eine Reparatur, Nachbesserung, Ersatzteillieferung
oder Rückerstattung des Kaufpreises vor.
In folgenden Fällen erlischt die Garantie:
- bei Veränderungen und Reparaturversuchen am Ge-
rät
- bei eigenmächtiger Abänderung der Schaltung
- bei Verwendung anderer, nicht originaler Bauteile
- bei Schäden durch Nichtbeachtung der Bedienungs-
anleitung und des Anschlussplanes
- bei Schäden durch Überlastung des Gerätes
- bei Schäden durch Eingriffe fremder Personen
- bei Anschluss an eine falsche Spannung oder Strom-
art
- bei Fehlbedienung oder Schäden durch fahrlässige
Behandlung
- bei Defekten, die durch überbrückte Sicherungen
oder durch Einsatz falscher Sicherungen entstehen
In all diesen Fällen erfolgt die Rücksendung des Ge-
rätes zu Ihren Lasten!
Reichweite von Signalen
Die Reichweite von drahtlosen Fernbedienungen
hängt von verschiedenen Faktoren ab.
1. Anzahl von Decken und Wänden, Stahlbeton, Ei-
senzäune durch die das Signal geht und das Mate-
rial aus dem die Decken und Wände bestehen.
2. Wärmedämmscheiben im Auto
3. Andere Quellen, die auf der gleichen Frequenz
arbeiten, können die Reichweite wesentlich ein-
schränken (siehe Störung).
4. Störeinfl üsse von Mikroprozessoren von z.B. Com-
putern oder Satellitenempfängern. (Empfänger
sollten daher ausreichend Abstand zu diesen Ge-
räten haben)
Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH • Industriegebiet Dienhof 11 • 92242 Hirschau •
Tel 09622/7020-0 • Fax 09622/7020-20 • Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.
B. Fotokopie, Mikrover lmung, oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Heraus-
gebers.
Nachdruck, auch auszugsweise, verboten. • Diese Bedienungsanleitung entspricht dem technischen Stand bei Druckle-
gung. Irrtümer und Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2007 by H-TRONIC. Printed in Germany.
Besuchen Sie uns im Internet: www.h-tronic.de
4
Störungen/Reichweite
Produkte wie drahtlose Kopfhörer, drahtlose Lautspre-
cher, drahtlose Babyüberwachungsgeräte, die gleiche
Frequenz verwenden, können die die Reichweite
durch Störungen der ausgesandten Signale stark ein-
schränken.
Geräte wie PC Monitore, PCs, schnurlose Telefone,
Motore, TV-Geräte und Kopiergeräte, können eben-
falls zur Reichweitenminderung beitragen.
Reichweite verbessern
Ist die Reichweite Ihrer drahtlosen Fernbedienung zu
gering, sollten Sie nachfolgende Hinweise beachten:
1. Sind andere Geräte in Betrieb, die Störungen ver-
ursachen können.
2. Plazieren Sie den Empfänger anders (wenige cm
können viele ausmachen).
3. Steht der Empfänger zu nahe an einem PC oder
Satellitenempfänger?
4. Der Empfänger darf nicht zu nahe an großen Metall-
fl ächen stehen.
5. Der Empfänger darf nicht in der nähe von großen
Motoren platziert werden (Störungen durch laufen-
de Motore)
6. Sind die Batterien des Sender noch voll?
Hinweis zum Umweltschutz
Dieses Produkt darf am Ende seiner Le-
bensdauer nicht über den normalen Haus-
haltsabfall entsorgt werden, sondern muss
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Gerä-
ten abgegeben werden. Das Symbol auf dem Produkt,
der Gebrauchsanleitung oder der Verpackung weist
darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeich-
nung wieder verwertbar.

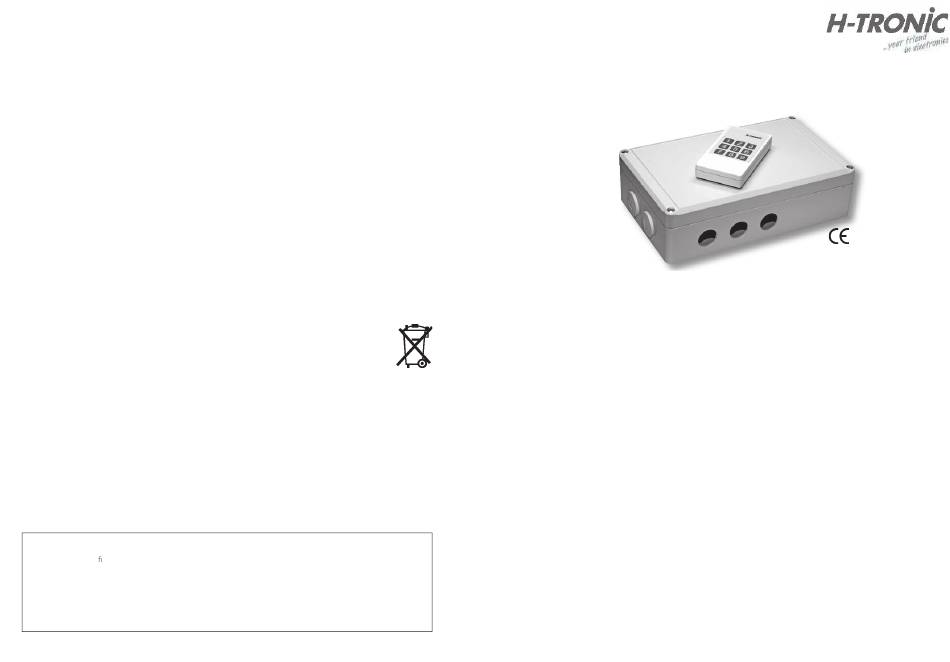

8-Kanal-Empfänger
Best.-Nr.: 61 81 02
Bei diesem Mikroprozessorgesteuerten Empfänger
können bis zu sechs verschieden Handsender mittels
Tastendruck einprogrammiert werden. Datenerhalt
auch bei Stromausfall.
Technische Daten:
Betriebsspannung 9 -12V= (Anschluss über Nieder-
spannungsbuchse) ·
Bestimmungsgemäße Verwendung:
Der bestimmungsgemäße Einsatz des Gerätes ist das
Fernschalten von elektrischen Verbrauchern, in Ver-
bindung mit einem UHF-8-Kanal-Sender Best. Nr. 61
81 00. - Ein anderer Einsatz als vorgegeben ist nicht
zulässig!
Sicherheitshinweise
Bevor Sie das Gerät benutzen, beachten Sie
unbedingt die Anweisung dieser Anleitung. Der
Gesetzgeber fordert, das wir Ihnen wichtige
Hinweise für Ihre Sicherheit geben und Sie da-
rauf hinweisen, wie Sie Schäden am Gerät und
anderen Einrichtungen vermeiden. Wenn Sie
diese Anleitung nicht beachten, haftet der Her-
steller nicht für Schäden, die aus fahrlässiger
oder vorsätzlicher Missachtung der Anweisung
in dieser Anleitung entstehen
Betriebsbedingungen
- Bei Geräten mit einer Betriebsspannung > 35 V DC
oder 25 V AC darf die Endmontage nur von einer
ausgebildeten Elektrofachkraft unter Einhaltung der
Lieferung erfolgt ohne Sender
entsprechenden VDE-Bestimmungen vorgenommen
werden.
- Bei Sicherungswechsel ist das Gerät vollständig
Freizuschalten (von der Betriebsspannung zu tren-
nen). Es darf nur eine Sicherung mit gleichem Strom-
wert und Auslöse-Charakteristik (T 1 A ) verwendet
werden.
- Es ist unbedingt auf die Einhaltung der in dieser An-
leitung angegebenen technischen Daten zu achten!
Das Überschreiten dieser Werte kann zu Schäden
am Gerät oder Verbraucher führen.
- An der Baugruppe angeschlossene Verbraucher dür-
fen eine Stromaufnahme von max. 8 Ampere nicht
überschreiten!
- Angeschlossene Verbraucher sind entsprechend ab-
zusichern.
- Bei der Installation des Gerätes ist auf ausreichenden
Kabelquerschnitt der Anschlussleitungen zu achten!
- In die Anschlussleitungen des Laststromkreises sind
entsprechende Sicherungen (8 A) einzufügen.
- Die angeschlossenen Verbraucher sind, falls nö-
tig, entsprechend den VDE-Vorschriften mit dem
Schutzleiter zu verbinden bzw. zu Erden.
- Leitungen mit berührungsgefährlicher Spannung
(z. B. Netzspannung) dürfen im Gehäuse weder die
Elektronik noch die Kleinspannungsleitungen berüh-
ren, sondern müssen mit geeigneten Mitteln auf Ab-
stand befestigt werden.
- Die Relaiskontakte bietet im geöffnetem Zustand
keine vollständige Abtrennung der Stromkreise. Mit
den Relais ist somit nur ein funktionelles Ein- und
Ausschalten von netzbetriebenen Geräten möglich!
- Vor Öffnen des Gerätes ist das Gerät kpl. freizuschal-
ten (alle Spannungen abschalten) und auf Span-
nungsfreiheit zu prüfen.
