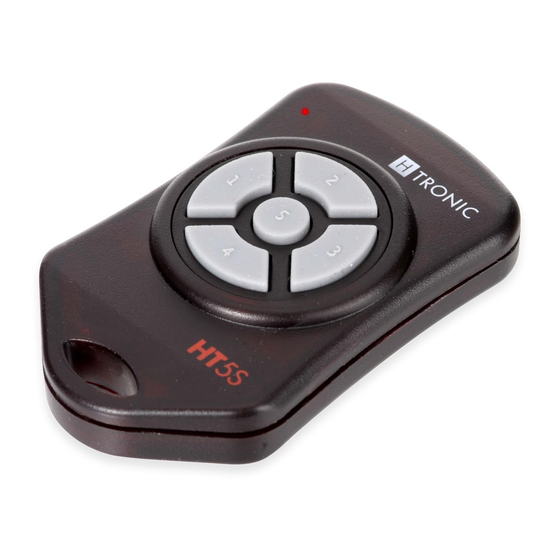

5-Kanal-sender HT5S
Art.-Nr. 161 81 60
Dieser Handsender wurde als eine
abhörsichere und manipulationsfreie
Fernsteuerung entwickelt. Die gesen
de ten Daten werden durch das siche
re AES128Verfahren verschlüsselt
und enthalten einen sogenannten
„RollingCode". Dies schützt vor un
be rechtigtem Zugriff durch fremde
Geräte. Aufgrund seiner kompak ten
Maße, flexiblen Konfiguration und
Reichweite ideal geeignet für Instal
lations und Alarmtechnik oder zum
drahtlosen Schal ten von fast allen elek
tronischen Anlagen in Haus, Garten,
Büro oder Werkstatt.
www.h-tronic.de
Passend für die H-TRONIC-Empfänger
8-Kanal
hT200e
, Art.-Nr. 16 18 250
3-Kanal
hT3e
, Art.-Nr. 16 18 255
1-Kanal
hT1e
, Art.-Nr. 16 18 260
Klein und handlich
Kompakt
Dank seiner kompakten
Maße von 33 x 55 x 12 mm
ideal als Schlüsselanhänger oder in
der Hosentasche zu tragen.
Technische daTen
– Reichweite: ca. 150m
– Betriebssp.: 3 V (Batt.CR2032)
– Stromaufnahme: ca. 18 mA
Ruhezustand: < 100nA
– Betriebsfrequenz einstellbar:
868,35MHz, 869,05MHz
oder 869,55MHz
– Sendeleistung: max. 10mW
– Sendebetrieb: Dauerbetrieb
oder zeitbegrenzt
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für H-tronic 1618160
Inhaltszusammenfassung für H-tronic 1618160
- Seite 1 5-Kanal-sender HT5S Art.-Nr. 161 81 60 Passend für die H-TRONIC-Empfänger 8-Kanal hT200e , Art.-Nr. 16 18 250 3-Kanal hT3e , Art.-Nr. 16 18 255 1-Kanal hT1e , Art.-Nr. 16 18 260 Klein und handlich Kompakt Dank seiner kompakten Maße von 33 x 55 x 12 mm ideal als Schlüsselanhänger oder in...
- Seite 2 inhalT Bedienungsanleitung deutsch 1. Bestimmungsgemäße Verwendung ...........5 2. Sicherheit ..................5 3. Hinweise zum Einsatz der Motorregelkarte ........6 4. Potentiometer und deren Bedeutung ..........9 5. Inbetriebnahme ................9 6. Störung..................10 7. Allgemeine Hinweise und Informationen ..........10 8. Hinweise zum Umweltschutz ............11 English manual (page 12) 1.
- Seite 3 5-Kanal-sender HT5S Art.-Nr. 1 61 81 60 der 5-Kanal-sender hT5s wurde als eine abhörsichere und mani pulationsfreie Fernsteuerung entwickelt. Die gesendeten Daten werden durch das sichere AES128Verfahren verschlüsselt und enthalten einen sogenannten „RollingCode“, dieser macht jedes versendetes Packet einmalig und nicht wiederholbar.
- Seite 4 Anwender die Sicherheitshinweise und Warnvermerke die in die ser Anleitung enthalten sind beachten. hinweis! – Dieses Gerät funktioniert nur in Verbindung mit den H-TRONIC- Empfängern 8-Kanal hT200e (Art.-Nr. 1618250), 3-Kanal hT3e (Art.-Nr. 1618255) und 1-Kanal hT1e (Art.-Nr. 1618260). Emp- fän ger anderer Her steller oder andere Typen können nicht ein ge-...
-
Seite 5: Bestimmungsgemässe Verwendung
1. BesTimmunGsGemässe VerwendunG Mit der Funk Fernbedienung kann ein dazu geeigneter FunkFernschalterEmp fänger (bzw. ein daran angeschlossener Verbraucher) drahtlos ein bzw. aus geschaltet werden. Der FunkSender wird mit einer Batterie vom Typ CR2032 betrieben. 2. BeTrieBsBedinGunGen Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anfor de r un gen. -
Seite 6: Einstellung Des Senders
– Setzen Sie den Gehäusedeckel wieder auf und drücken Sie beiden Gehäuse hälften vorsichtig zusammen, so dass die Halteclipse einrasten. Wenden Sie keine Gewalt an. – Ein Batteriewechsel ist erforderlich, wenn die Reichweite der MiniFunkFern bedienung spürbar abnimmt oder die LED bei Tastenbetätigung nicht mehr aufleuchtet. - Seite 7 die folGenden modi sind zuGänGlich: 1. modus „0“: Werkstatteinstellung. Dieser wird eingestellt, wenn beim Anschluss der Batterie keine Taste gedrückt wird. Dabei werden folgende Einstellungen vorgenommen: Betriebsfrequenz: 868,35MHz Sendebetrieb: Dauerbetrieb; Der Sender sendet so lange, wie die Taste gedrückt ist. 2.
- Seite 8 6. modus „5“: Dieser wird eingestellt, wenn beim Anschluss der Batterie die Taste „5“ gedrückt wird. Dabei werden folgende Einstellungen vorgenommen: Betriebsfrequenz: 869,55MHz; Sendebetrieb: Zeitbegrenzt; Der Sender sendet ca. 250mS und schal tet sich ab. Der zeitbegrenzten Sendebetrieb (Modi 3, 4, 5) ist z. B. für einen batterie scho nenden Betrieb des Senders zweckmäßig, oder für einen Fall, wo eine un absichtliche Einschaltung (Tastenbetätigung) des Gerätes möglich ist, die zu einer kompletten Entleerung der Batterie führen kann.
- Seite 9 Der Empfänger darf nicht zu nahe an großen Metallflächen (innerhalb bzw. nahe der Funkstrecke) stehen: z. B. Heizkörper, metallisierte Isolierglasfenster, Stahlbetonwänden usw. Der Empfänger darf nicht in der Nähe von großen Motoren platziert werden (Störungen durch laufende Motoren) Hochfrequenzstörungen aller Art Bebauung jeglicher Art und Vegetation Beeinflussung der Strahlungscharakteristik der Antennen durch den Abstand von Sender oder Empfänger zu leitenden Flächen oder...
- Seite 10 7. GaranTie Auf dieses Gerät gewähren wir 2 Jahre Garantie. Die Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials, oder auf Fabrikationsfehler zurückzuführen sind. Die Garantie erlischt, wenn die Leiterbahnen, Bauteile oder die Leiterplatte vom Anwender beschädigt wurden.
-
Seite 11: Entsorgung Von Gebrauchten Batterien/Akkus
8. hinweis zum umwelTschuTz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. enTsorGunG Von GeBrauchTen BaTTerien/aKKus Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... - Seite 12 5 channel-TransmiTTer HT5S Art.-No. 161 81 60 The 5 channel-TransmiTTer for 868 mhz ism-Band is a tapproof and secure remote control. The transmitted data is encrypted accor ding to AES 128 consisting of the socalled “RollingCode”. This makes each set unique and incompatible to another set. Each transmitter has an unique identification code identifying the device.
-
Seite 13: Technical Data
Technical daTa – Operating voltage: 3V (CR2032) – Power consumption: in operation: approx.18mA, idle: <100nA – Operating frequency: 868.35 MHz, 869.05 MHz or 869.55 MHz – Modulation method: GFSK – Transmitting power: Max. 10mW – Transmission mode: Continuous or Timed –... -
Seite 14: Designated Use
This device has been manufactured and checked according to the general safe ty standards. The user is obligated to follow the instruction manual and safety instructions carefully. noTice! – This transmitter only works together with the h-Tronic receiVers 8-channel hT200e (Art.-No. 1618250), 3-channel hT3e (Art.-No. 1618255) und 1-channel hT1e (Art.-No. - Seite 15 2. TransmiTTer seTTinGs: The device has six selectable modes of operation (factory setting 0) which are programmed when the battery is put in. To change the default settings continue with the following steps: Take the battery out the battery holder. Press any key for one second to discharge the buffer capacitor in the device and erase previous settings.
- Seite 16 as the button is pressed mode 3: mode that is installed when button “3” is pressed when inserting the battery: 4.1. Operating frequency: 868.35MHz 4.2. Transmission: timed operation. The transmission lasts approx 250mS when the button is pressed and then switches off. 5.
- Seite 17 informaTion on The ranGe of The deVice: The transmitter/receiver operates in the 868 MHz range which is also used by other radio services. Therefore it can happen that devices operating on the same or adjacent frequencies can result in limitations on the operations of the range. The range of wireless remote controls depends on several factors.
- Seite 18 – Exposure to insufficiently shielded electronic equipment such as computers. improVinG The ranGe. If the range of your wireless remote control is too short, you should observe the following tips: – Are other electronic devices in operation or causing the interference? –...
- Seite 19 through transport, mounting, assembly or any consequential repairs and/or costs. The guarantee is void and the device will be returned to you at your cost if: – Changes have been made to the device. – Unauthorized repairs have been made to the device. –...
- Seite 20 Diese Bedienungsanleitung ist eine Publikation der HTRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDVAnlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
