Q459EQ

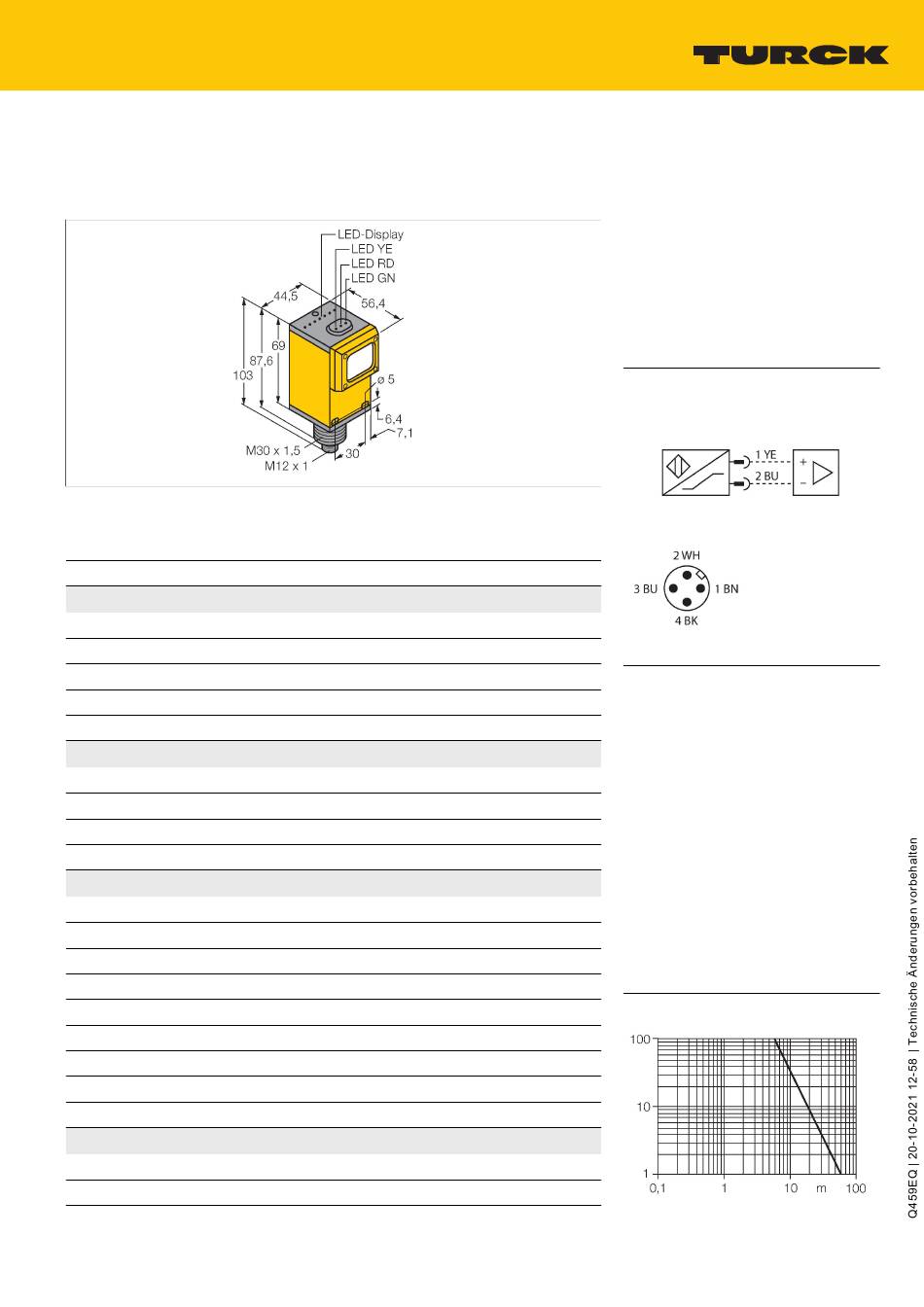

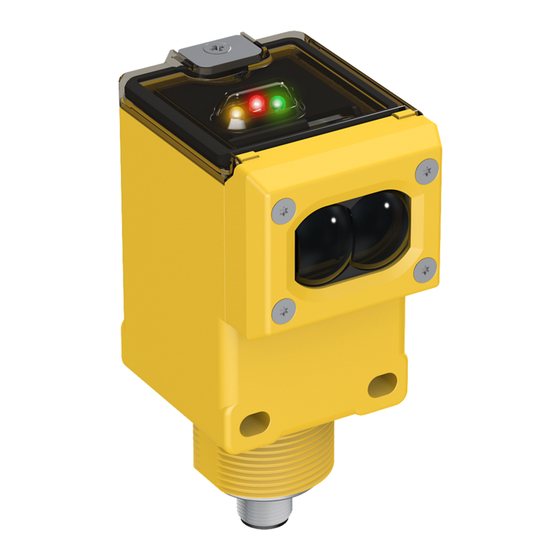

Opto-Sensor – Einweglichtschranke (Sender)
Technische Daten
Typ
Ident-No.
Optische Daten
Funktion
Betriebsart
Lichtart
Wellenlänge
Reichweite
Elektrische Daten
Betriebsspannung
Spannung
Leerlaufstrom
Bereitschaftsverzug
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Linse
Elektrischer Anschluss
Aderzahl
Umgebungstemperatur
Schutzart
Anzeige der Funktionsreserve
Tests/Zulassungen
MTTF
Zulassungen
Zulassungen
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
Q459EQ
3037635
Einwegschranke
Sender
IR
880 nm
0...6000 mm
5...15 VDC
nom. 8.2 VDC
≤ 50 mA
≤ 0 ms
Quader, Q45
Ø 30 x 103 x 54.1 x 44.5 mm
Kunststoff, Thermoplastischer Kunststoff
Kunststoff, Acryl
Steckverbinder, M12 x 1, PVC
4
-40...+70 °C
IP67
LED
67 Jahre nach SN 29500 (Ed. 99) 40 °C
CE, FM, CSA
ATEX II 1G
Merkmale
■
Stecker, M12 x 1
■
Schutzart IP67
■
Betriebsspannung: 5...15 VDC
■
gemäß EN 60947‐5‐6 (NAMUR)
■
ATEX Kategorie II 1 G, Ex Zone 0
Anschlussbild
Funktionsprinzip
Einweglichtschranken bestehen aus einem
Sender und einem Empfänger. Sie werden
so installiert, dass das Licht vom Sender
genau auf den Empfänger trifft. Unterbricht
oder schwächt ein Objekt den Lichtstrahl,
wird ein Schaltvorgang ausgelöst. Überall
dort, wo lichtundurchlässige Objekte erfasst
werden sollen, sind Einweglichtschranken
die verlässlichsten optoelektronischen
Sensoren. Der hohe Kontrast zwischen
Hell‐ und Dunkelzustand und die sehr
hohen Funktionsreserven, die für diese
Betriebsart typisch sind, erlauben einen
Betrieb über große Distanzen hinweg und
unter schwierigen Bedingungen.
Reichweitenkurve
Funktionsreserve in Abhängigkeit von der
Reichweite
