Kapitel 1 Analoge FLEX 5000-HART-E/A-Module

HART-Kommunikation

Gilt für folgende Module:
HART E/A-Standardmodule 5094
HART E/A-Sicherheitsmodule 5094
Das HART-Protokoll (Highway Addressable Remote
Transducer) unterstützt die digitale Zwei-Wege-
Kommunikation, ergänzt herkömmliche Analogsignale
mit 4 bis 20 mA und bietet die folgenden
Leistungsmerkmale:
• Vordefinierte Befehle
– Universalbefehl
– Gängige Befehle
– Gerätespezifische Befehle
• Große installierte Basis
• Weltweiter Support
16
Das HART-Feldkommunikationsprotokoll ist in der Industrie weitgehend als
Standard für die digital erweiterte 4-bis-20-mA-Kommunikation mit
intelligenten (mikroprozessorgestützten) Feldgeräten anerkannt. Die
Stromschleife mit 4 bis 20 mA wird durch ein digitales Signal überlagert, um
zwei Kommunikationsmöglichkeiten vom Gerät zur Verfügung zu stellen. Der
analoge Kanal mit 4 bis 20 mA ermöglicht die Kommunikation der primären
Prozessvariablen mit der schnellstmöglichen Geschwindigkeit, während der
digitale Kanal mehrere Prozessvariablen, die Datenqualität und den
Gerätestatus kommuniziert. Dank HART-Protokoll können diese simultanen
Kommunikationskanäle ergänzend verwendet werden.
(1)

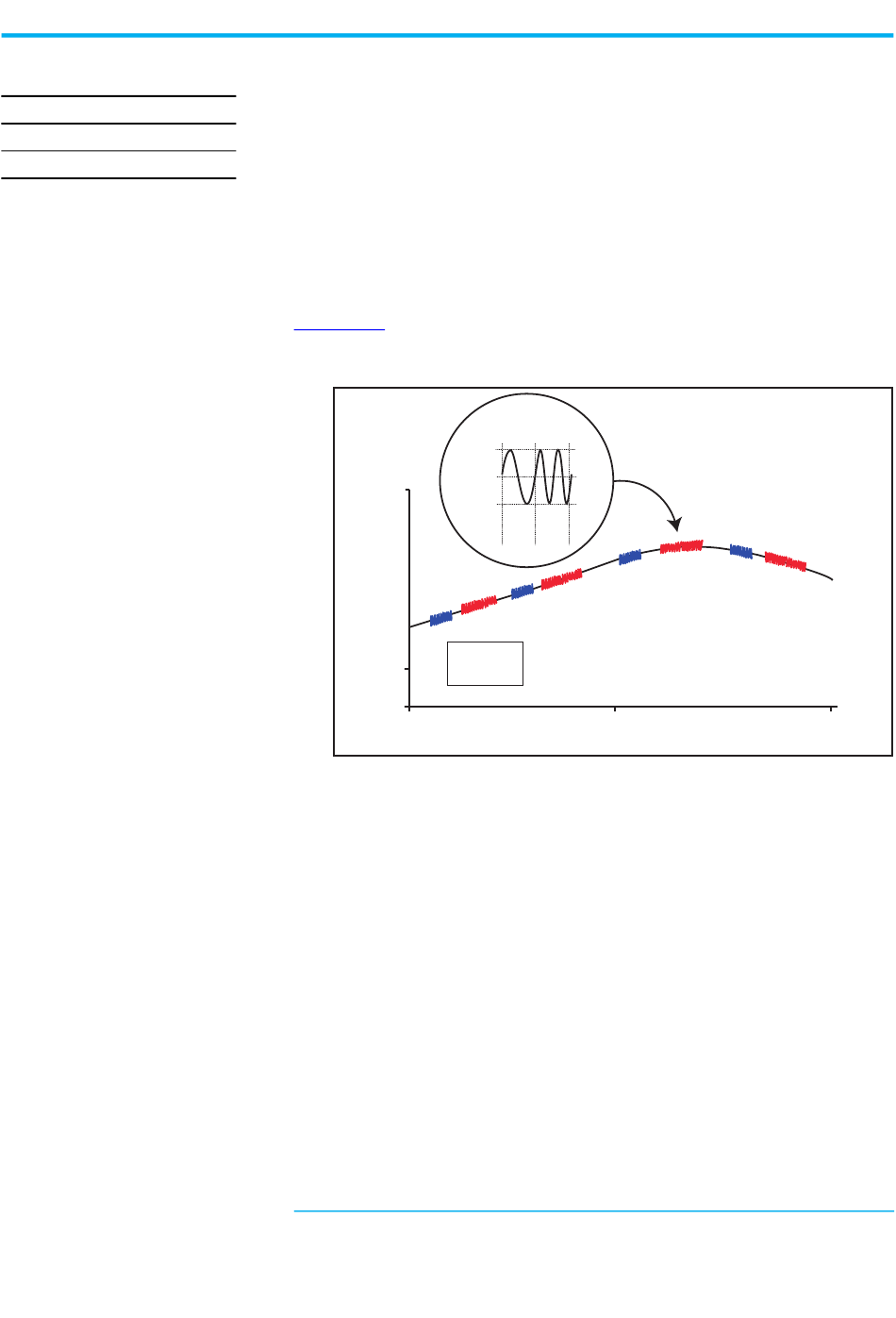

Abbildung 3 enthält Informationen zum HART-Protokoll.
Abbildung 3 – HART-Protokoll
20 mA
Analog
Signal
4 mA
0
Die analogen FLEX 5000-HART-E/A-Module unterstützen das HART-
Protokoll und führen die folgenden Vorgänge aus:
• Konvertierung von Analogsignalen mit 4 bis 20 mA in digitale
numerische Werte in technischen Einheiten (z. B. kg, m oder Prozent),
die in der Logix-Steuerung verwendet werden.
• Konvertierung digitaler numerischer Werte in technischen Einheiten in
Analogsignale mit 4 bis 20 mA zur Steuerung der Prozessvariablen.
•

Producer/Consumer-Netzwerkkommunikationsmodell direkt mit jedem

HART-Gerät.
• Automatische Erfassung dynamischer Prozessdaten vom
angeschlossenen HART-Gerät. Beispielsweise Temperatur, Druck,
Durchfluss oder Ventilstellung.
• Automatische Erfassung gerätespezifischer Variablen vom
angeschlossenen HART-Gerät.
• Ausführung von Befehlen durch die Anwendung Studio 5000 Logix
Designer mithilfe von Eingangs- und Ausgangs-Tags.
• Vereinfachung der Konfiguration und Fehlerbehebung für das HART-
Feldgerät von Ihrer Steuerzentrale aus mithilfe der von FDT/DTM
unterstützten Software.
(1) Die Abbildung stammt aus den Spezifikationen des HART-Kommunikationsprotokolls,
April 2001, Version 6.0, HART Communication Foundation. Alle Rechte vorbehalten.
Rockwell Automation-Publikation 5094-UM007C-DE-P – November 2021
+0.5 mA
0
0.5 mA
1200 2200
Hz Hz
"1" "0"
R
c
R
c
Analog
Signal
HART Signal
c
R
c
R
c
= Command
R = Response
1
Time (seconds)
2
