Tabelle 7. Anzeigen, Bedienelemente und Anschlüsse für SD650 V2 Einbaurahmen (Forts.)
Anschluss für externes LCD-Diagnosegerät
3
USB 3.0-Konsolenverteilerkabel
4
SD650-N V2 Einbaurahmen

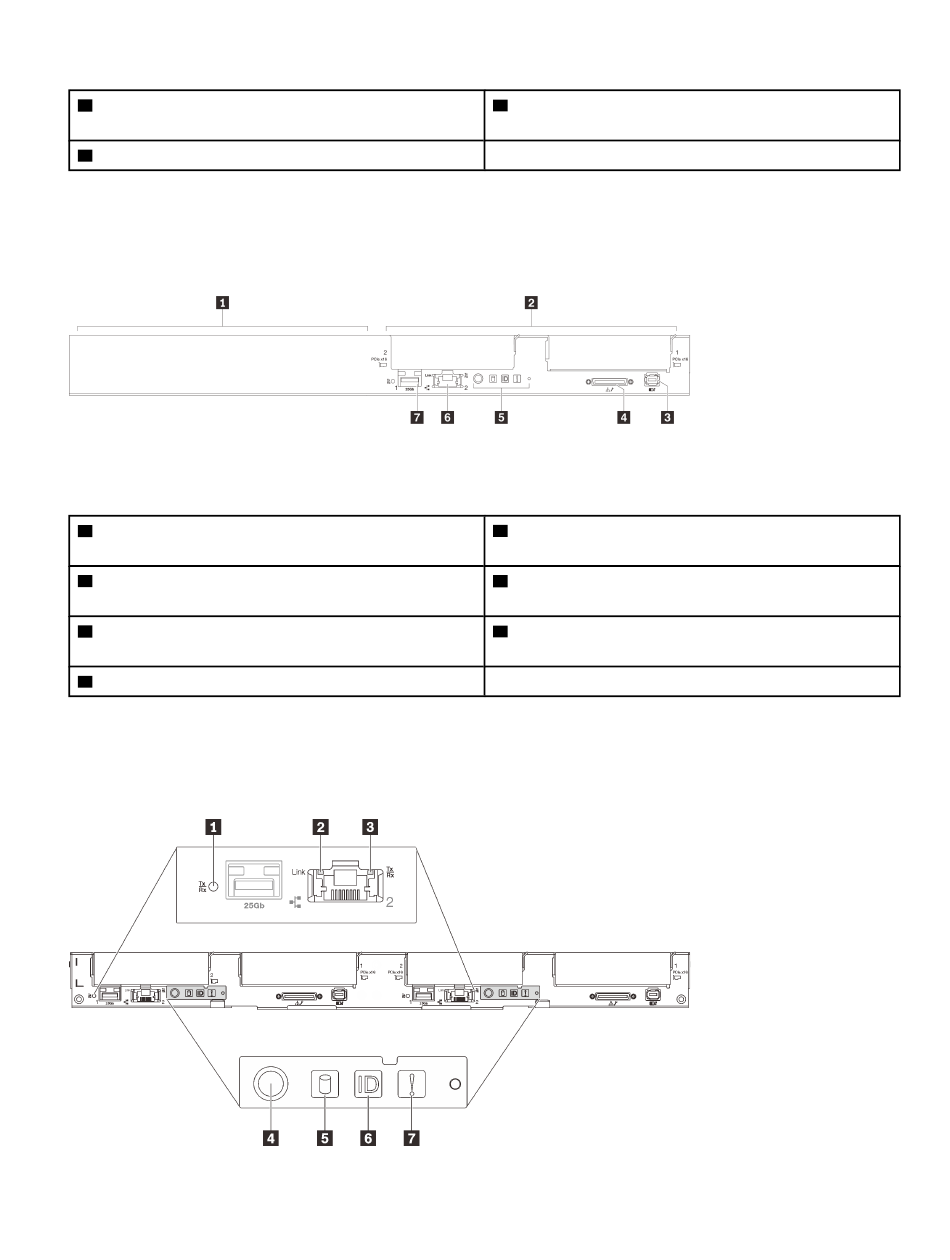

In den folgenden Abbildungen sind die Steuerelemente, LEDs und Anschlüsse auf der Vorderseite jedes
Einbaurahmens dargestellt.
Abbildung 10. SD650-N V2 Einbaurahmen
Tabelle 8. Anzeigen, Bedienelemente und Anschlüsse für SD650-N V2 Einbaurahmen
GPU-Knoten/Linker Knoten (ungerade
1
Positionsnummern)
Rechenknoten/Rechter Knoten (gerade
2
Positionsnummern)
Anschluss für externes LCD-Diagnosegerät
3
USB 3.0-Konsolenverteilerkabel
4
Anzeigen an der Vorderseite
In der folgenden Abbildung sind die Anzeigen an der Vorderseite der Lösung dargestellt. Durch Prüfung der
Anzeigenstatus kann oft die Fehlerquelle bestimmt werden.
Abbildung 11. Anzeigen an der Vorderseite
25-Gb-Ethernet-Anschluss (SFP28) mit Share-NIC-
7
Funktion für Lenovo XClarity Controller
Vordere Bedienerkonsole
5
1-Gb-Ethernet-Anschluss (RJ45) mit Share-NIC-
6
Funktion für Lenovo XClarity Controller
25-Gb-Ethernet-Anschluss (SFP28) mit Share-NIC-
7
Funktion für Lenovo XClarity Controller
Kapitel 2
.
19
Lösungskomponenten
