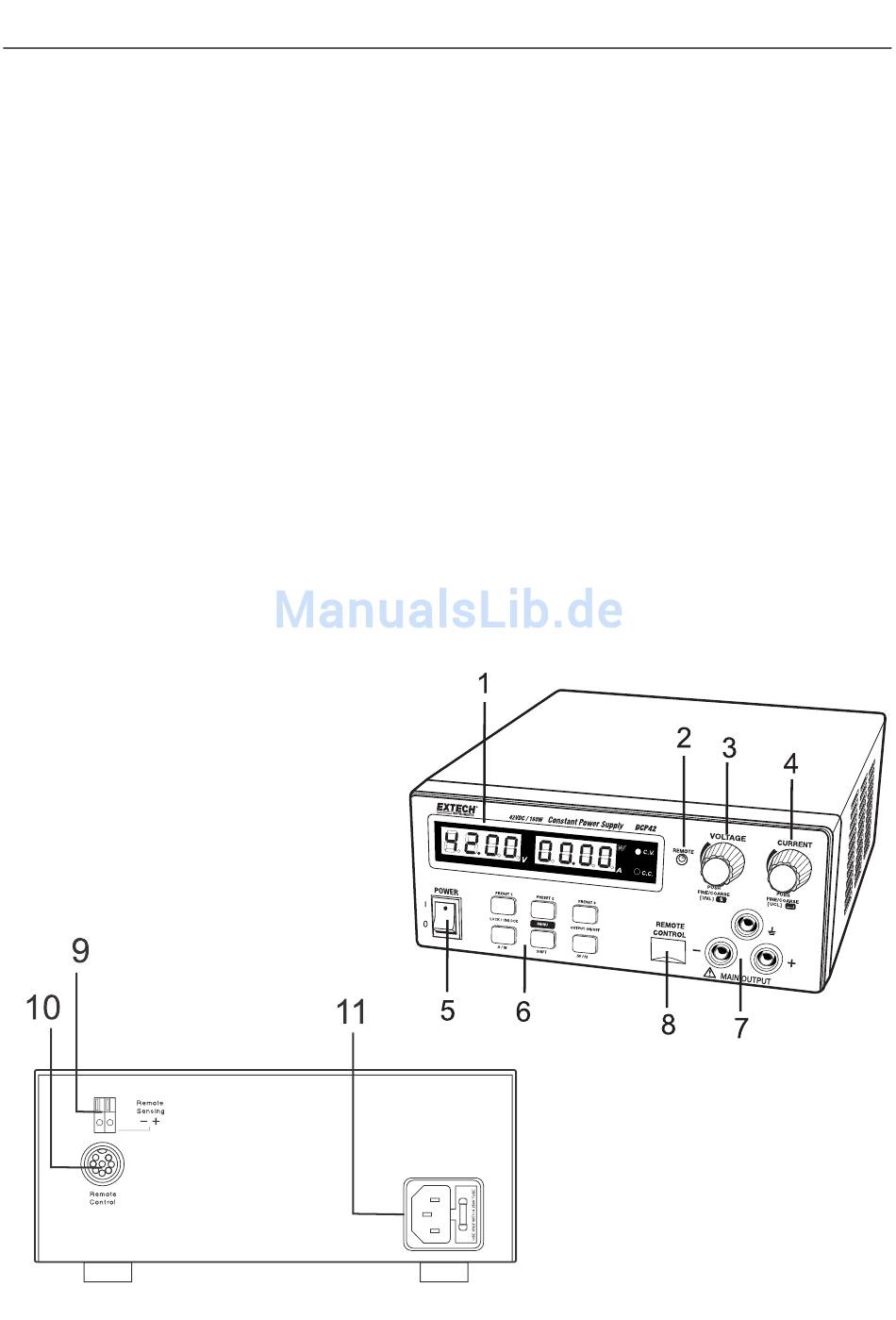

3. Beschreibung des Netzgeräts
(1) LED Gerätedisplay mit CC/CV/W‐Anzeige
(2) Fernbedienungsanzeige (Fernbedienung/USB‐Modus)
(3) Ausgangsspannung‐Einstellknopf
(4) Ausgangsstrom‐Einstellknopf
(5) ON/OFF (Ein/Aus) Netzschalter
(6) Tastenfeld mit 6 Tasten (mit Beleuchtung):
‐ Vorbelegungstaste 1, 2 & 3
‐ Menütaste (Umschalttaste)
‐ Sperr‐/ Entsperrtaste (A/W‐Umschalttaste)
‐ Ausgang EIN/AUS (ΔV/Δt‐Taste)
(7) Sicherheitsausgangsbuchse (Nennleistung 10 A)
(8) USB‐Port (Zugriff auf den Computer, um zyklische Abläufe mit programmierbarer(m) Spannung,
Strom, Dauer und Zyklus durchzuführen)
(9) Remote‐Sensing‐Eingangsklemme
(Warnung! Wird die Remote‐Sensing‐Eingangsklemme kurzgeschlossen oder mit umgekehrter
Polarität angeschlossen, wird das Netzteil beschädigt)
(10) Fernsteuerungsbuchse
(11) AC Anschlussbuchse (mit Sicherungshalter)
6 DCP42‐de‐DE_V1.5 12/14
