6.3 Obere Grenzwerte für Spannung und Stromstärke
Wenn die Spannung oder die Stromstärke an den Ausgangsterminals die zulässigen Höchstwerte
überschreitet, wird der Ausgang automatisch ausgeschaltet. Diese zusätzliche Schutzfunktion ist
für eine Stromversorgung mit solch großer Bandbreite an Spannungs‐ und Stromfunktionen
erforderlich.
UVL einstellen:
1. UVL einstellen: Drücken Sie SHIFT und anschließend den Spannung‐Einstellknopf. Der
Voltmeter zeigt den aktuellen Grenzwert an und am Amperemeter erscheint Suul.
2. Drehen Sie den Spannung‐Einstellknopf bis zum gewünschten Grenzwert. Bestätigen Sie
mit SHIFT, um zum normalen Betriebsmodus zurückzukehren.
3. UCL einstellen: Drücken Sie SHIFT und anschließend den Strom‐Einstellknopf. Der
Amperemeter zeigt den aktuellen Grenzwert an und im Voltmeter erscheint SUCL.
4. Drehen Sie den Strom‐Einstellknopf bis zur gewünschten Grenzwerteinstellung. Bestätigen
Sie mit SHIFT, um zum normalen Betriebsmodus zurückzukehren.
Bemerkung: Die UVL‐ und UCL‐Einstellungen übernehmen die Grenzwerte für die Ausgänge.
6.4 Remote‐Sensing
Bemerkung: Beachten Sie Warnungen, die am Netzteil angezeigt werden. Falsche
Trennsequenzen können das Netzteil beschädigen.
Warnungen: Schließen Sie die Remote‐Sensing‐Eingangsklemme niemals kurz und trennen Sie
die Remote‐Sensing‐Eingangsklemme immer als erstes.
6.4.1 Anschluss
1. Verbinden Sie zunächst das Netzteil mit der Ausrüstung.
2. Vergewissern Sie sich, dass alle Versorgungsanschlüsse sicher sitzen.
3. Verbinden Sie Remote‐Sensing mit der Ausrüstung.
Warnung! Schließen Sie die Remote‐Sensing‐Eingangsklemme niemals kurz und schließen Sie die
Remote‐Sensing‐Eingangsklemme nicht mit umgekehrter Polarität an.

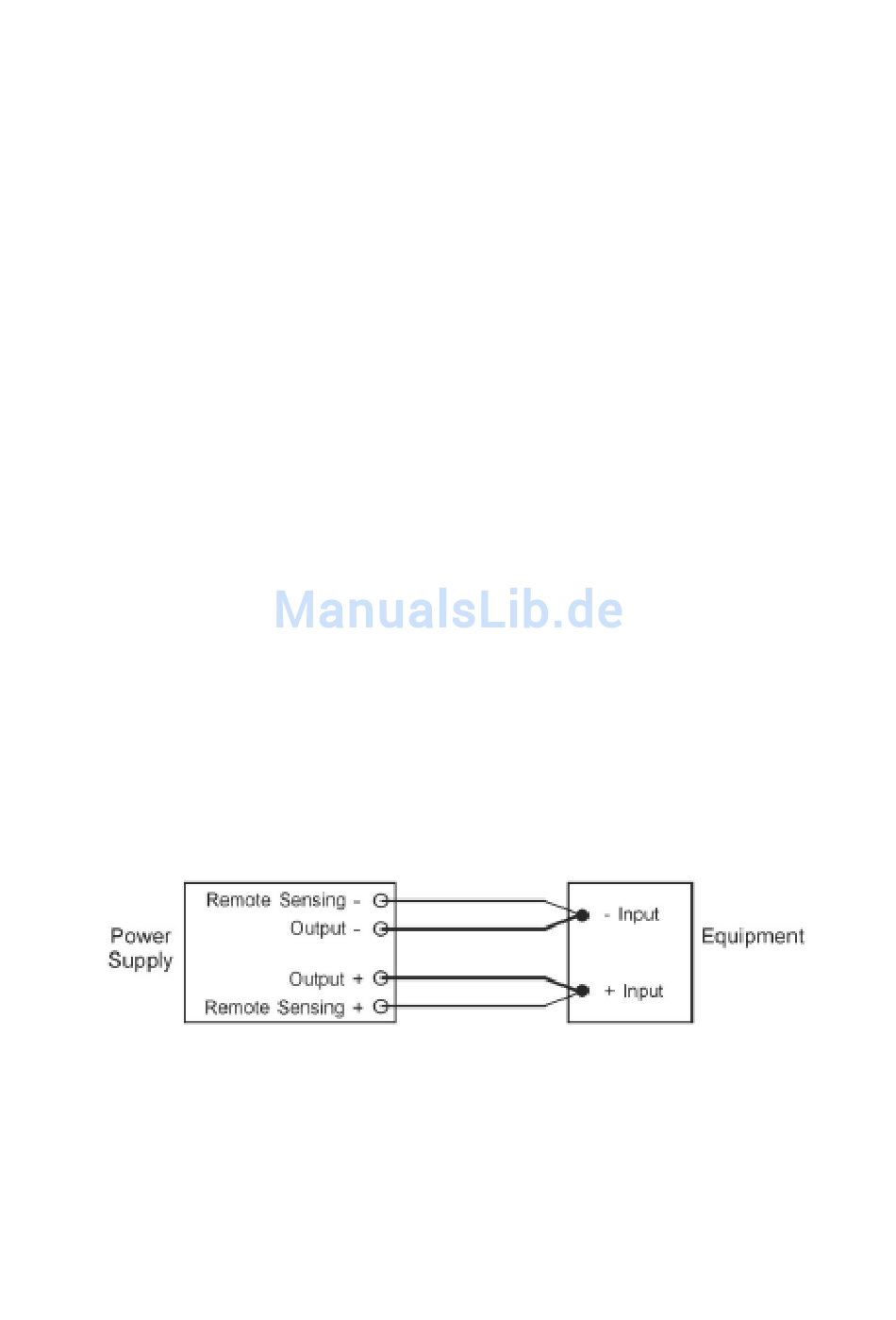

Die nachfolgende Abbildung zeigt die Anschlüsse für Remote‐Sensing, Netzausgang und
Ausrüstung.
Das Remote‐Sensing‐Kabel sollte MINDESTENS einer Größe von 22AWG entsprechen.
6.4.2 Anschlüsse trennen
Warnung! Falsche Trennsequenzen werden das Netzteil beschädigen.
1. Trennen Sie zunächst die Remote‐Sensing‐Anschlüsse.
2. Trennen Sie dann die Stromversorgung zwischen Netzteil und Ausrüstung.
13 DCP42‐de‐DE_V1.5 12/14
