Beschreibung des Netzgeräts

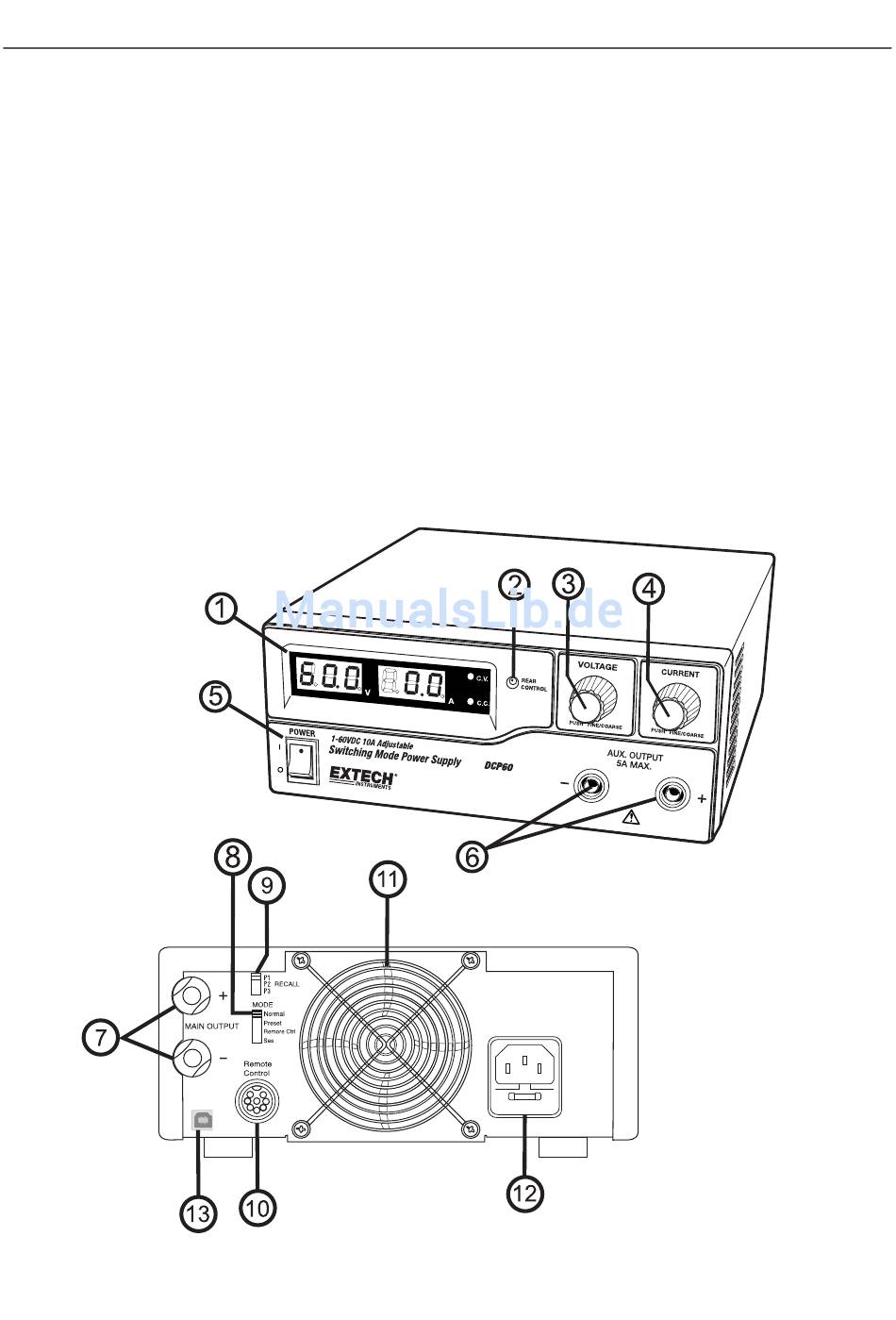

FRONTPLATTE
(1) LED Gerätedisplay mit CC/CV‐Anzeige
(2) Rückseiten‐Kontrolllampe (leuchtet auf, wenn die Vorbelegungs‐/Fernsteuerungs‐
/Einstellbetriebsart verwendet wird)
(3) Ausgangsspannung‐Einstellknopf (stellt sowohl die Haupt‐ und Aux‐Ausgangsspannung ein)
(4) Ausgangsstrom‐Einstellknopf (stellt sowohl die Haupt‐ und Aux‐Ausgangsstrombegrenzung
ein)
(5) ON/OFF (Ein/Aus) Netzschalter
(6) Aux‐Ausgangsklemmen (max. 5 A). Der Gesamt‐Nennstrom (Aux+Haupt) beträgt 10 A
RÜCKSEITE
(7) Haupt‐Ausgangsklemme (max. 10 A). Der Gesamt‐Nennstrom (Aux+Haupt) beträgt 10 A
(8) Mode Selection Switch (Normal, Preset, Remote Control, Set Mode)
(9) Abruf‐Wahlschalter – Auswahlschalter der eingestellten Spannung
(10) Fernsteuerungsbuchse
(11) Lüfter‐Einlassgitter
(12) Netzanschlussbuchse
(13) USB Anschlussbuchse
