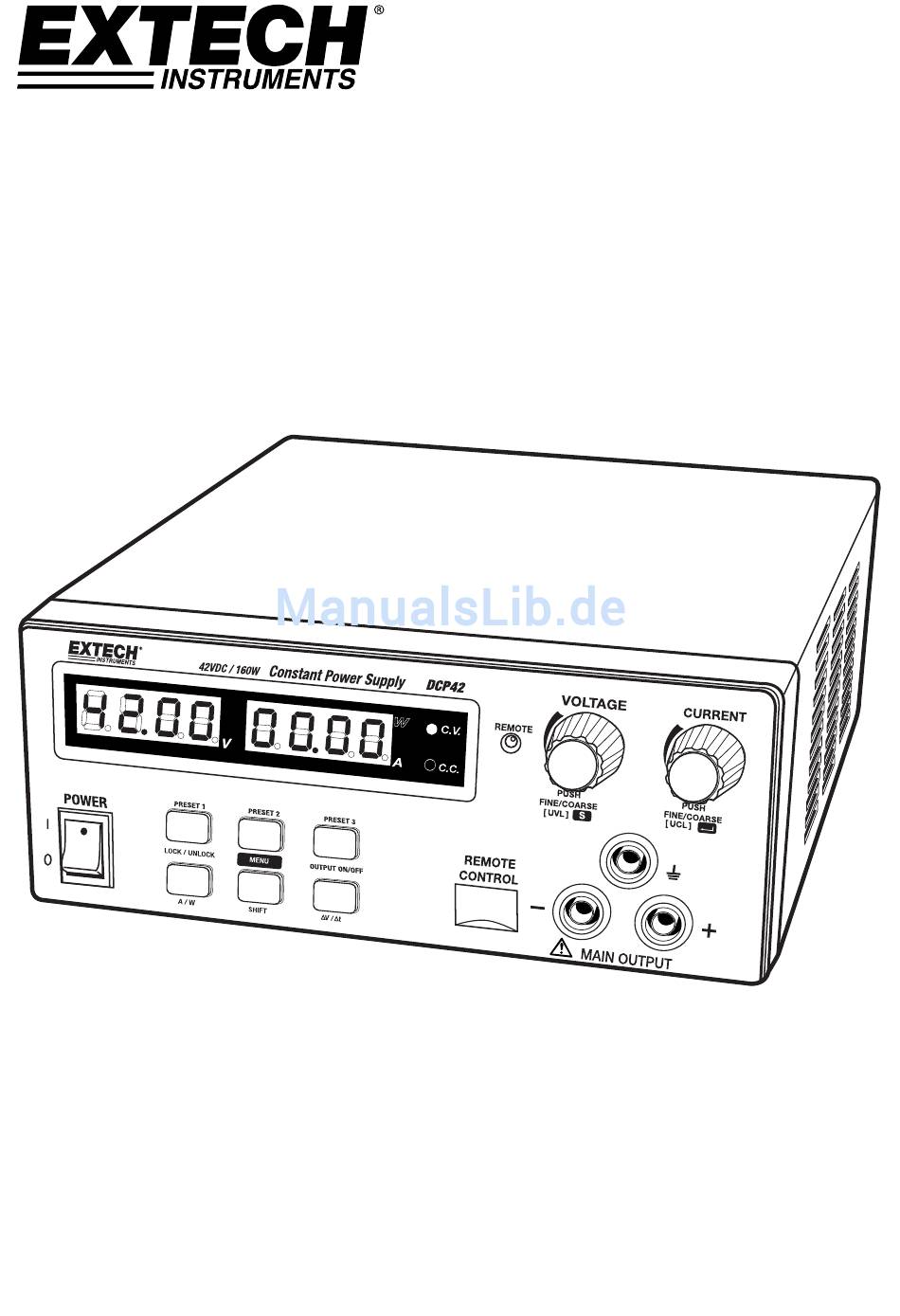

- Seite 1 BEDIENUNGSANLEITUNG Modell DCP42 160 W Schaltnetzteil mit gleichbleibender Leistung für Einsatz in Laboren ...
-
Seite 2: Inhaltsverzeichnis
7 4.2 Vorbelegungsbetriebsart 4.3 Einstellungsbetriebsart 4.3.1 Einstellung der ΔV/Δt‐Werte 4.3.2 Fernsteuerungsbetriebsart aktivieren 4.3.3 Fernbedienungsbetriebsart deaktivieren 4.3.4 Rückstellung auf die Werkseinstellungen BETRIEB 5.1 Anschluss an eine Steckdose 5.2 Einschalten des Netzgeräts und Selbsttest‐Informationen 5.3 Verwendung der Einstellknöpfe 5.4 Anschluss des Netzgeräts und Ausführen einer Prüfung 5.5 Tastatur sperren 5.6 Manueller Ausgang EIN/AUS 5.7 Zwischen Amperemeter/Wattmeter umschalten ZUSÄTZLICHE FUNKTIONEN 6.1 ΔV/Δt‐Funktion 6.1.2 Einstellung der DC Generatorspannung 6.1.2 Δt einstellen DCP42‐de‐DE_V1.5 12/14 ... - Seite 3 6.3 Obere Grenzwerte für Spannung und Stromstärke 6.4 Remote‐Sensing 6.4.1 Anschluss 6.4.2 Anschlüsse trennen 6.5 Fernsteuerungsbetrieb 6.5.1 FERNBEDIENUNG ‐ METHODE 1: Gebrauch von zwei externen DC Spannungsquellen 6.5.2 FERNBEDIENUNG ‐ METHODE 2: Gebrauch von zwei 0 bis 5K Ohm variablen Kaltleitern 6.5.3 Ausgang ferngesteuert ein‐ oder ausschalten PC‐SOFTWAREPROGRAMM PROGRAMMIERUNG AUTOMATISCHER AUSGANGSSCHRITTE 8.1 Ansicht der externen Programmierung 8.2 Eingang EIN/AUS 8.3 Automatischen zeitlich festgelegten Ausgang programmieren ANHANG – ZUSÄTZLICHE BEISPIELE FÜR DEN BETRIEB TECHNISCHE ANGABEN STÖRUNGSBEHEBUNG DCP42‐de‐DE_V1.5 12/14 ...
-
Seite 4: Einführung Und Funktionen
1. Einführung und Funktionen Vielen Dank für den Kauf des DCP42 Schaltnetzteils von Extech. Dieses neuartige Netzteil für den Einsatz in Laboren unterscheidet sich von herkömmlichen Netzteilen dahingehend, dass es die Spannung und Stromgrenzwerte gemäß der verfügbaren Höchstleistung ermitteln und ändern kann. Es ist daher möglich, die Grenzwerte für Spannung und Strom anhand der Nennleistung zu ändern. Ein herkömmliches Netzteil verfügt nur über feste Spannungs‐ und Stromhöchstwerte, so dass alle Spannungs‐ und Stromstärkewerte während des Betriebs innerhalb dieses Bereichs fallen müssen. Das DCP42 bietet Kosten‐ und Platzvorteile, da ein Netzteil mit gleichbleibender Leistung die Arbeit mehrerer herkömmlicher Netzteile erledigt. Das DCP42 ist äußerst effizient, beinhaltet eine verbesserte SMPS‐Schaltung mit kleinem Formfaktor, profitiert von einem automatisches Überwechseln für CC (Konstantstrom) und CV (Konstantspannung), besitzt drei (3) Spannung/Strom‐Vorbelegungen und kann per Fernsteuerung kontrolliert werden. Das DCP42 ist für die Lösung einer Vielzahl von Belastungsbedingungen und Anwendungen perfekt geeignet. Es ist mit folgenden Funktionen ausgerüstet: Zweistufige Einstellknöpfe (Grob/Fein) ermöglichen eine gleichmäßige, präzise und schnelle Einstellung von Spannung oder Strom. Das Einstellen, Ändern und Überprüfen des Stromgrenzwerts ist sehr praktisch und kann ohne Aufstockung der Ausgangsanschlüsse durchgeführt werden. Die Fernbedienung ermöglicht das EIN‐/AUSSCHALTEN der Ausgänge und die Änderung der Spannungs‐/Stromeinstellungen, ohne dass das Frontpanel des Netzteils berührt werden muss. Der USB‐Anschluss bietet PC‐Konnektivität für die Programmierung und die Ausführung von Anstiegs‐ oder Verweil‐Zyklen mit 20 programmierbaren Spannungs‐ oder Strom‐ Einstellungen und unterschiedlichen Prüfzeiträumen (bis zu 999 Zyklen). Der DC Lauf‐ und Funktionsgenerator kann über das Panel oder über die mitgelieferte Software, die eine Vorschau auf die Wellenform gibt, eingestellt werden. Zu den Anwendungsbereichen und Branchen des DCP42 zählen unter anderem Labore, Telekommunikationsausrüstung, Prüfstandsversuche, Außendienste, DC‐ Netzwerkversorgung usw. Drei (3) vom Benutzer programmierbare Spannungs‐ oder Strom‐Einstellungen bieten ein ... -
Seite 5: Sicherheit
Fehlfunktion des Netzgeräts kommen. WARNUNG Dieses Netzgerät nicht in der Nähe von Wasser verwenden. Das Netzgerät nicht mit nassen Händen anfassen oder bedienen. Wenn das Netzgerät an eine Steckdose angeschlossen ist, das Gehäuse nicht öffnen. Alle Reparatur‐ und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden. Vor dem Austausch der Sicherung erst die Ursache für das Auslösen feststellen und diese beseitigen. Eine defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Die maximale Ausgangsspannung des DCP42 beträgt 60 VDC. Nicht die metallischen Kontaktflächen an den Ausgangsklemmen berühren. VORSICHT Verwenden Sie eine geerdete 3‐polige Netzsteckdose. Das Gerät ist ausschließlich für Innenanwendungen geeignet. Das Gerät nicht an feuchten oder staubigen Orten in Betrieb nehmen oder aufstellen. Dieses Gerät nicht direktem Sonnenlicht oder extremen Temperaturen aussetzen. Überprüfen Sie vor dem Anschluss an eine Steckdose, ob die Netzspannung mit den Angaben auf dem Typenschild auf der Rückseite übereinstimmt. Keine Belüftungsöffnungen des Geräts blockieren. ... -
Seite 6: Beschreibung Des Netzgeräts
3. Beschreibung des Netzgeräts (1) LED Gerätedisplay mit CC/CV/W‐Anzeige (2) Fernbedienungsanzeige (Fernbedienung/USB‐Modus) (3) Ausgangsspannung‐Einstellknopf (4) Ausgangsstrom‐Einstellknopf (5) ON/OFF (Ein/Aus) Netzschalter (6) Tastenfeld mit 6 Tasten (mit Beleuchtung): ‐ Vorbelegungstaste 1, 2 & 3 ‐ Menütaste (Umschalttaste) ‐ Sperr‐/ Entsperrtaste (A/W‐Umschalttaste) ‐ Ausgang EIN/AUS (ΔV/Δt‐Taste) (7) Sicherheitsausgangsbuchse (Nennleistung 10 A) (8) USB‐Port (Zugriff auf den Computer, um zyklische Abläufe mit programmierbarer(m) Spannung, Strom, Dauer und Zyklus durchzuführen) (9) Remote‐Sensing‐Eingangsklemme (Warnung! Wird die Remote‐Sensing‐Eingangsklemme kurzgeschlossen oder mit umgekehrter Polarität angeschlossen, wird das Netzteil beschädigt) (10) Fernsteuerungsbuchse (11) AC Anschlussbuchse (mit Sicherungshalter) DCP42‐de‐DE_V1.5 12/14 ... -
Seite 7: Betriebsarten
Zur Bestätigung der Einstellung kehrt das Display nach ein paar Sekunden wieder zu seiner normalen Helligkeit zurück. 4.2 Vorbelegungsbetriebsart Es gibt drei Vorbelegungswerte P1/ P2/ P3. Drücken Sie eine der Vorbelegungstasten (1, 2, oder 3), um die Vorbelegungsbetriebsart einzuschalten (die Anzeige der entsprechenden Taste geht AN). Die voreingestellten Werte wurden werksseitig eingestellt und sind in der nachfolgenden Tabelle aufgelistet. Diese Werte werden auch nach dem Ausschalten des Geräts beibehalten. Sie können diese Ausgangseinstellungen mit den Spannung‐ und Strom‐Einstellknöpfen ändern. Abruf‐Nr. Ausgangsspannung Ausgangsstrom P1 5 V Maximum P2 13,8 V Maximum P3 40 V Maximum 4.3 Einstellungsbetriebsart Halten Sie die Taste MENU 3 Sekunden lang gedrückt, um die Einstellungsbetriebsart einzuschalten. In diesem Modus können Sie die ΔV/Δt‐Werte einstellen, auf die Fernsteuerungsbetriebsart zugreifen oder eine Rückstellung auf die Werkseinstellungen durchführen. Bemerkung: Falls innerhalb von 10 Sekunden keine Einstellung erfolgt, kehrt das Gerät automatisch zur vorhergehenden Einstellung zurück. 4.3.1 Einstellung der ΔV/Δt‐Werte a. Halten Sie die Taste MENU 3 Sekunden lang gedrückt, um die Einstellungsbetriebsart einzuschalten. b. Drehen Sie den Spannung‐Einstellknopf, bis im Panel „dudt Set“ erscheint (siehe Abbildung unten) und drücken Sie dann den Spannung‐Einstellknopf, um die ΔV/Δt‐Einstellungsbetriebsart zu aktivieren. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 8: Fernsteuerungsbetriebsart Aktivieren
c. Stellen Sie die ΔV/Δt‐Werte mit den Spannung‐ und Strom‐Einstellknöpfen entsprechend ein. Weitere Informationen finden Sie in den jeweiligen Abschnitten zur ΔV/Δt‐Betriebsart weiter hinten in dieser Anleitung. d. Drücken Sie zum Abschluss den Spannung‐Einstellknopf, um die Einstellungen zu bestätigen und zum Einstellungsmenü zurückzukehren. e. Drücken Sie die Menütaste, um das Einstellungsmenü zu beenden. f. Um die ΔV/Δt‐Funktion zu starten, drücken Sie die Taste SHIFT und anschließend die Taste ΔV/Δt. g. Um die ΔV/Δt‐Funktion zu beenden, drücken Sie erneut die Taste SHIFT und anschließend ΔV/Δt. 4.3.2 Fernsteuerungsbetriebsart aktivieren a. Halten Sie die MENU‐Taste 3 Sekunden lang gedrückt. b. Drehen Sie den Spannung‐Einstellknopf, bis im Panel die Anzeige „rC Set“ erscheint (siehe Abbildung unten) und drücken Sie dann den Spannung‐Einstellknopf, um die Fernbedienungsbetriebsart zu aktivieren. c. Drehen Sie den Strom‐Einstellknopf, um den Fernsteuerungsbetrieb auf YES oder NO zu stellen. d. Drücken Sie den Spannung‐Einstellknopf, um die Einstellung zu bestätigen und zum Einstellungsmenü zurückzukehren. e. Drücken Sie die Menütaste, um das Einstellungsmenü zu verlassen. f. Detaillierte Informationen zur Fernbedienungsbetriebsart finden Sie im Abschnitt der Fernbedienung weiter hinten in dieser Anleitung. Bemerkung: Nach der Aktivierung der Fernbedienungsbetriebsart sind alle Tasten auf dem Frontpanel gesperrt (Die Kontrollleuchten der Sperr‐ /Entsperrtaste leuchten auf). DCP42‐de‐DE_V1.5 12/14 ... -
Seite 9: Fernbedienungsbetriebsart Deaktivieren
Abbildung unten). Drücken Sie dann den Spannung‐Einstellknopf, um den Rückstellungsmodus zu aktivieren. c. Wählen Sie durch Drehen des Strom‐Einstellknopfes die Option Ja oder Nein. d. Drücken Sie den Spannung‐Einstellknopf, um Ihre Auswahl zu bestätigen und um zum Einstellungsmenü zurückzukehren. e. Drücken Sie die Menütaste, um das Einstellungsmenü zu verlassen. f. Das System wird neu gestartet und auf die Werkseinstellungen zurückgesetzt. 5. BETRIEB Hinweis: Die maximale Ausgangsspannung des DC42 beträgt 42 VDC und der maximale Nennstrom 0 bis 10 ADC. 5.1 Anschluss an eine Steckdose Überprüfen Sie vor dem Anschluss an eine Steckdose, ob die Netzspannung in Ihrem Haushalt mit den Angaben auf dem Typenschild des Netzgeräts übereinstimmt. Schließen Sie das Netzgerät mit dem beiliegenden Netzkabel an eine Steckdose an. 5.2 Einschalten des Netzgeräts und Selbsttest‐Informationen Das Netzgerät führt beim Einschalten eine Reihe von Selbsttests durch. Die LED‐Anzeige und weitere Anzeigen auf der Gerätefront leuchten der Reihe nach auf. Wenn der Lüfter überprüft wird, ist ein Luftstromgeräusch hörbar. Nach den Selbsttests leuchten die CV, V und A LED‐ Anzeigen auf und im Display werden die Spannung und 0.0 Stromstärke angezeigt. Um die Konstant‐Stromstärke anzuzeigen, drehen Sie den Strom‐Einstellkopf einen Schritt in eine beliebige Richtung. Die Stromanzeige zeigt nach einigen Sekunden wieder 0.0 an. 5.3 Verwendung der Einstellknöpfe Die Einstellknöpfe besitzen eine Fein‐ und Grobeinstellung mit „Klick“‐Bewegung. Drücken Sie die Knöpfe zum Umschalten zwischen Grob‐ und Feineinstellung. Beachten Sie die Helligkeitsänderung des entsprechenden LED‐Displays. Stellen Sie die Knöpfe mit der Grob‐ und anschließend mit der Feineinstellung auf die gewünschten Werte. Zur Bestätigung einer Einstellung kehrt das Display nach ein paar Sekunden wieder zu seiner normalen Helligkeit zurück. 5.4 Anschluss des Netzgeräts und Ausführen einer Prüfung Schließen Sie die zu überprüfenden Geräte an das Netzgerät an. Die rote Klemme (+) wird mit dem Pluseingang und die schwarze Klemme (‐) wird mit dem Minuseingang der Geräte verbunden. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 10: Tastatur Sperren
Schalten Sie zuerst das Netzgerät ein. Das Gerätedisplay und die grüne CV‐Anzeige leuchten auf. Schalten Sie dann die zu prüfenden Geräte ein. Das Gerätedisplay und die grüne CV‐Anzeige leuchten weiterhin. Die Prüfung kann nun beginnen. Wenn Sie fertig sind, schalten Sie zuerst die zu prüfenden Geräte und dann das Netzgerät aus. 5.5 Tastatur sperren Drücken Sie die Taste LOCK/UNLOCK, um alle Funktionstasten und Regler am Frontpanel zu sperren. Die Kontrollleuchte der Taste LOCK/UNLOCK leuchtet auf, wenn die Drucktasten gesperrt sind. 5.6 Manueller Ausgang EIN/AUS Drücken Sie die Taste OUTPUT ON/OFF, um den Ausgang manuell auf EIN oder AUS zu stellen. Die Kontrollleuchte der Taste OUTPUT ON/OFF leuchtet auf, wenn der Ausgang auf EIN gestellt wurde. 5.7 Zwischen Amperemeter/Wattmeter umschalten Mit den Ausgang ein, und alle Voreinstellungen aus, drücken Sie die Umschalttaste und dann drücken Sie PRESET. Drücken Sie die [SHIFT] ‐Taste gedrückt und drücken Sie dann die LOCK/UNLOCK‐Taste zur Änderung vom Amperemeter Modus zu Wattmeter gemessen werden. Der Wechsel zurück auf Amperemeter Modus von Wattmeter gemessen werden, drücken Sie die SHIFT‐Taste gedrückt und drücken Sie dann die VERRIEGELUNGS‐ /Entriegelungstaste. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 11: Zusätzliche Funktionen
6. Zusätzliche Funktionen 6.1 ΔV/Δt‐Funktion Es gibt 3 DC Spannungsgeneratorfunktionen (A, B, und C). Vorbelegungstaste 1 = A Vorbelegungstaste 2 = B Vorbelegungstaste 3 = C ΔV a‐b (von Spannungsstufe A zu Spannungsstufe B). Δt a‐b (Zeit in Sekunden von Spannungsstufe A zu Stufe B, diese Übergangsdauer lässt sich mit 0 bis 20 Sekunden einstellen) 6.1.2 Einstellung der DC Generatorspannung Für die Generatorspannung gibt es 3 Voreinstellungen (A, B und C). Drücken Sie die Vorbelegungstaste 1, 2 oder 3, um den gewünschten Spannungswert einzustellen. 6.1.2 Δt einstellen Es gibt 6 Einstellungen für Δt; scrollen Sie mit dem Spannung‐Einstellknopf wie folgt durch die Einstellungen: AB →BA →AC →CA →BC →CB Drehen Sie zum Beispiel für die Einstellung AB den Spannung‐Einstellknopf, bis in der Anzeige des Voltmeters A‐b erscheint und drehen Sie dann den Stromstärke‐Einstellknopf zum Einstellen der gewünschten Übergangsdauer Δt (z.B. 5 Sekunden). 6.1.3 Anlauf‐ und Abfallausgabezyklen (DC) erzeugen Beispiel Generatoranlauf: Stellen Sie für A = 5 V; B = 10 V; Δt a‐b = 5 Sekunden ein Schließen Sie den Ausgang an eine geeignete Last an und schalten Sie das Gerät mit „OUTPUT ON/OFF“ EIN. Achten Sie auf die LED‐Anzeige des Ausgangs. Drücken Sie „Preset 1“ und lesen Sie die Ausgangsspannung von 5 V ab. Drücken Sie „Preset 2“ und beobachten Sie, wie die Ausgangsspannung innerhalb von 5 Sekunden auf 10 V ansteigt und eine Anlaufspannung angezeigt wird (am Ausgang wird eine Spannung von 10V beibehalten). Wenn Sie „Preset 1“ drücken, wird die Spannung innerhalb von 5 Sekunden von 10 V auf 5V abgesenkt und anschließend bei 5 V konstant gehalten. Bemerkung: Die abschließende Ausgangsspannung ist die zuletzt erzeugte Spannung. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 12: A/B/C Funktionsgenerator
6.2.1 FUNC (A/B/C) einstellen: 1. Aktivieren Sie zunächst die ΔV/Δt‐Einstellung (siehe Abschnitt 4.3. Einstellungsbetriebsart). 2. Drehen Sie den Spannung‐Einstellknopf zur Auswahl der gewünschten Funktion und drehen Sie dann den Strom‐Einstellknopf zur Einstellung der Dauer für die ausgewählte Spannung (0 bis 600 Sekunden). 3. Durch Drücken des Strom‐Einstellknopfes können Sie die Dauer grob oder fein einstellen. 4. Verwenden Sie die Func A/B/C Taste zusammen mit der ΔV/Δt‐Taste (Dauer zwischen zwei Spannungsstufen), um Wellenformen zu erzeugen. 5. Unter gleichzeitiger Verwendung der oben genannten Funktionen könne Sie 3 umkehrbare Paare (AB & BA, BC & CB, AC & CA) zur Erzeugung von Wellenformen verwenden. Beispiel 1: Pulswellenform mit 3 Sek. bei 10 V und 1 Sek. bei 5 V. Stellen Sie für A (Vorbelegungstaste 1) = 5 V und für B (Vorbelegungstaste 2) = 10 V ein Stellen Sie für Func A = 1 Sekunde durch Drehen des Strom‐Einstellknopfes ein Stellen Sie für Func B = 3 Sekunden durch Drehen des gleichen Einstellknopfes ein Stellen Sie für Δt a‐b = 0 und für Δt b‐a = 0 ein 6.2.2 Wellenformen erzeugen Um die Wellenform zu erzeugen, drücken Sie SHIFT und anschließend ΔV/Δt. Die Wellenform wird gleichmäßig wiederholt, bis Sie SHIFT und danach ΔV/Δt drücken. Beispiel 2: Dreieckige Wellenform Stellen Sie für A = 5 V und für B = 10 V ein Stellen Sie für Δt a‐b = 3 Sekunden und für Δt b‐a = 3 Sekunden ein Stellen Sie für Func A = 3 Sekunden und für Func B = 3 Sekunden ein Bemerkung: Wellenformen können Sie per Fernsteuerung erzeugen (mit Wellenvorschau und grafischer Speicherung). Detaillierte Informationen finden Sie im Abschnitt „PC Softwareprogramm“. Vergewissern Sie sich, dass beide Vorbelegungstasten leuchten und eine blinkt. Die blinkende Anzeige wechselt zwischen den Tasten hin und her, von A zu B und von B zu A. Die Wellenform wird gleichmäßig wiederholt, bis Sie die Tasten SHIFT und ΔV/Δt erneut drücken. Weiter hinten in dieser Anleitung im Anhang A finden Sie dazu die Beispiele 3, 4 und 5. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 13: Obere Grenzwerte Für Spannung Und Stromstärke
UVL einstellen: 1. UVL einstellen: Drücken Sie SHIFT und anschließend den Spannung‐Einstellknopf. Der Voltmeter zeigt den aktuellen Grenzwert an und am Amperemeter erscheint Suul. 2. Drehen Sie den Spannung‐Einstellknopf bis zum gewünschten Grenzwert. Bestätigen Sie mit SHIFT, um zum normalen Betriebsmodus zurückzukehren. 3. UCL einstellen: Drücken Sie SHIFT und anschließend den Strom‐Einstellknopf. Der Amperemeter zeigt den aktuellen Grenzwert an und im Voltmeter erscheint SUCL. 4. Drehen Sie den Strom‐Einstellknopf bis zur gewünschten Grenzwerteinstellung. Bestätigen Sie mit SHIFT, um zum normalen Betriebsmodus zurückzukehren. Bemerkung: Die UVL‐ und UCL‐Einstellungen übernehmen die Grenzwerte für die Ausgänge. 6.4 Remote‐Sensing Bemerkung: Beachten Sie Warnungen, die am Netzteil angezeigt werden. Falsche Trennsequenzen können das Netzteil beschädigen. Warnungen: Schließen Sie die Remote‐Sensing‐Eingangsklemme niemals kurz und trennen Sie die Remote‐Sensing‐Eingangsklemme immer als erstes. 6.4.1 Anschluss 1. Verbinden Sie zunächst das Netzteil mit der Ausrüstung. 2. Vergewissern Sie sich, dass alle Versorgungsanschlüsse sicher sitzen. 3. Verbinden Sie Remote‐Sensing mit der Ausrüstung. Warnung! Schließen Sie die Remote‐Sensing‐Eingangsklemme niemals kurz und schließen Sie die Remote‐Sensing‐Eingangsklemme nicht mit umgekehrter Polarität an. Die nachfolgende Abbildung zeigt die Anschlüsse für Remote‐Sensing, Netzausgang und Ausrüstung. Das Remote‐Sensing‐Kabel sollte MINDESTENS einer Größe von 22AWG entsprechen. 6.4.2 Anschlüsse trennen Warnung! Falsche Trennsequenzen werden das Netzteil beschädigen. 1. Trennen Sie zunächst die Remote‐Sensing‐Anschlüsse. 2. Trennen Sie dann die Stromversorgung zwischen Netzteil und Ausrüstung. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 14: Fernsteuerungsbetrieb
Mit Masse kurzgeschlossen ausgeschaltet 6 N.V. 7 N.V. 8 N.V. Prüfen Sie den Ausgangsspannungsbereich des Netzgeräts durch Ändern der externen Spannung. Schließen Sie den Hauptausgang mit einem 14AWG-Draht kurz, um die Konstantstrom-Einstellung auf dem Display zu prüfen, während Sie die externe Spannung ändern. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 15: Fernbedienung - Methode 2: Gebrauch Von Zwei 0 Bis 5K Ohm Variablen Kaltleitern
Potentiometers 5 Ausgang Mit Masse kurzgeschlossen ausgeschaltet 6 N.V. 7 N.V. 8 N.V. Prüfen Sie den Ausgangsspannungsbereichs des Netzgeräts durch Einstellen des Potentiometers mit 5 kOhm. Schließen Sie den Hauptausgang mit einem 14AWG-Draht kurz, um die Konstantstrom-Einstellung auf dem Display zu prüfen, während Sie das Potentiometer einstellen. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 16: Ausgang Ferngesteuert Ein- Oder Ausschalten
6.5.3 Ausgang ferngesteuert ein‐ oder ausschalten Das ferngesteuerte Ein‐ oder Ausschalten des Ausgangs kann in den Betriebsarten Normal, Preset, Set und Remote aktiviert werden. Überprüfen Sie folgende Bedingungen: Standardmäßig ist Pin 5 offen und der Ausgang eingeschaltet. Kurzschließen von Pin 5 und 4 (Masse) schaltet den Ausgang aus. Wenn der Ausgang AUS ist, blinken die C.V. & C.C. LEDs. Die aktuelle Ausgangsspannung und die Stromeinstellung werden auf dem Gerätedisplay angezeigt. Wenn der Ausgang ausgeschaltet ist, können Sie den Ausgang mit dem Spannung‐ und Strom‐Einstellknopf auf den gewünschten Wert einstellen. Anmerkung: Verwenden Sie nur den mitgelieferten 8‐poligen Fernsteuerungsstecker und schließen Sie ihn mit 22AWG‐Drähten an. Siehe nachfolgende Abbildung. Hinweis: Pin-Nummern befinden sich im schwarzen Bereich der Buchse. 7. PC‐Softwareprogramm Dieses Messgerät kann mit einem PC verbunden werden und kommunizieren. Für die Installation und den Gebrauch der Software beziehen Sie sich auf die Anleitungen auf der mitgelieferten CD‐ ROM und/oder auf die Anleitungen im HILFE‐Menü innerhalb des Softwareprogramms. Besuchen Sie www.extech.com und suchen Sie auf der Download‐Seite für Software nach der aktuellsten Version der PC‐Software und deren Betriebssystemkompatibilität. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 17: Programmierung Automatischer Ausgangsschritte
8. Programmierung automatischer Ausgangsschritte Um automatische Ausgangsschritte programmieren zu können, müssen Sie sich zunächst mit dem PC‐Interface und der mitgelieferten Software vertraut machen. Für die Installation und den Gebrauch der Software beziehen Sie sich auf die Anleitungen auf der mitgelieferten CD‐ROM und/oder auf die Anleitungen im HILFE‐Menü innerhalb des Softwareprogramms. Nachdem Sie sich mit der Software vertraut gemacht haben, folgen Sie bitte den nachfolgenden Anleitungen: Es ist möglich, per PC das Gerät dahingehend zu programmieren, 20 Schritte auszuführen, wobei jeder Schritt mit einem voreingestellten Spannungs‐/Stromgrenzwert und einer voreingestellten Dauer von 1 bis 99 Sekunden durchgeführt wird. Das zeitlich festgelegte Programm kann für einen einzigen Durchgang oder für eine unendliche Anzahl von Durchgängen eingestellt werden. 8.1 Ansicht der externen Programmierung Clear Table: Alle Daten in der Tabelle löschen und die Eingabe neuer Daten vorbereiten. Run (Stop): Zeitlich festgelegtes Programm starten und beenden. Running Cycle: Gewünschte Anzahl der Durchgänge eingeben. Geben Sie für die Anzahl der Durchläufe einen numerischen Wert zwischen 0‐999 ein. Geben Sie „0“ ein, um „unendlich“ viele Durchgänge zu wiederholen. Mit dem externen zeitlich festgelegten Programm können Sie durch Auswahl der Zellen in der letzten Spalte den Eingang auf EIN oder AUS stellen. 8.2 Eingang EIN/AUS Output ON angekreuzt: Ausgang ist für diesen Schritt ON (ein) Output ON nicht angekreuzt: Ausgang ist für diesen Schritt OFF (aus). 8.3 Automatischen zeitlich festgelegten Ausgang programmieren 1. Löschen Sie alte Daten in der Tabelle, indem Sie [Clear Table] anklicken. 2. Geben Sie mit den Pfeiltasten „Hoch‐Runter‐Links‐Rechts“ der PC‐Tastatur neue Daten ein. DCP42‐de‐DE_V1.5 12/14 ... - Seite 18 3. Daten, welche die Nennspannung und den Nennstrom überschreiten, werden nicht akzeptiert. 4. Spannungen, die den UVL (oberen Spannungsgrenzwert) überschreiten, werden nicht akzeptiert. 5. Importierte oder eingegebene Daten, welche die gespeicherten oberen und unteren Grenzwerte für Spannung / Strom / Zeitdauer überschreiten, werden rot markiert und nicht akzeptiert. 6. Wenn Sie für einen der Schritte die Dauer mit Null angeben, wird dieser als letzter Schritt programmiert und der Durchgang endet an diesem Schritt. Im oben genannten Beispiel gibt es 4 Schritte mit einer Dauer von jeweils 2 Sekunden. Wird für Schritt 3 Null Minuten & Sekunden eingegeben, führt das Programm nur die Schritte 1 und 2 durch und wird nicht zu Schritt 4 übergehen. 7. Geben Sie die gewünschte Anzahl von Durchgängen ein. 8. Klicken Sie auf [Run], um das externe Programm zu starten. Mit dem externen zeitlich festgelegten Programm können Sie durch Auswahl der Zellen in der letzten Spalte den Eingang auf EIN oder AUS stellen. DCP42‐de‐DE_V1.5 12/14 ...
-
Seite 19: Anhang - Zusätzliche Beispiele Für Den Betrieb
9. Anhang – Zusätzliche Beispiele für den Betrieb Beispiele für Func A/B/C und Funktionsgenerator Diese Beispiele sind Fortsetzungen der Beispiele 1 und 2 aus Abschnitt 6.2 weiter vorn in dieser Anleitung. Beispiel 3 – Unregelmäßige Wellenform Stellen Sie für A= 5 V und für B= 10 V ein Stellen Sie für Δt a‐b = 1 Sekunde und für Δt b‐a = 2 Sekunden ein Stellen Sie für Func A = 3 Sekunden und für Func B = 3 Sekunden ein Beispiel 4 – Unregelmäßige Wellenform Stellen Sie für A= 5 V und für B= 10 V ein Stellen Sie für Δt a‐b = 2 Sekunden und für Δt b‐a = 2 Sekunden ein Stellen Sie für Func A = 2 Sekunden und für B = 6 Sekunden ein Beispiel 5 – Unregelmäßige Wellenform Stellen Sie für A= 5 V und für B= 10 V ein Stellen Sie für Δt a‐b = 2 Sekunden und für Δt b‐a = 0 Sekunden ein Stellen Sie für Func A = 4 Sekunden und für Func B = 3 Sekunden ein Beispiel 6 – Unregelmäßige Wellenform Stellen Sie für A= 5 V und für B= 10 V ein Stellen Sie für Δt a‐b = 4 Sekunden und für Δt b‐a = 4 Sekunden ein Stellen Sie für Func A = 2 Sekunden und für Func B = 2 Sekunden ein DCP42‐de‐DE_V1.5 12/14 ... -
Seite 20: Technische Angaben
Voreingestellte Ausgänge Vorbelegungstaste 1 (P1) Spannung: 5 V ±0,2 V, Strom: 10 A ±0,2 A Vorbelegungstaste 2 (P2) Spannung: 13,8 V ±0,2 V, Strom: 10 A ±0,2 A Vorbelegungstaste 3 (P3) Spannung: 20 V ±0,2 V, Strom: 4,0 A ±0,2 A Spannungsregelung Last (0‐100 % Nennstrom) ≤50 mV Leitung (90‐264 V AC Variation) ≤10 mV Stromregelung Last (10‐90 % Nennspannung) ≤50 mA Leitung (90‐264 V AC Variation) ≤10 mA Restwelligkeit Welle & Verzerrung (RMS) Spannung ≤8mVrms Welle & Verzerrung (Spitze‐Spitze) Spannung ≤80mVp‐p Aktuelle Welle & Verzerrung (Spitze‐Spitze) ≤50 mA Messgerät Typ & Genauigkeit Voltmeter 4‐ziffriges LED‐Display ±(0,1 % +5 Zählungen) Amperemeter 4‐ziffriges LED‐Display ±(0,1 % +5 Zählungen) Auflösung Auflösung Ausgangsspannung 0,02 V Auflösung Ausgangsstrom 0,01 A Einstellungsgenauigkeit Ausgangsspannung ±(0,2 % +0,05) Ausgangsstrom ±(0,2 % +0,05) Anlauf‐ & Abfallzeit Ausgang T‐EIN (50 % Laststrom) ≤80 ms Ausgang T‐EIN (100 % Laststrom) ≤1200 ms Ausgang T‐AUS (50 % Laststrom) ≤90 ms Ausgang T‐AUS (100 % Laststrom) ≤50 ms Ein‐/Ausschalten Betriebseingangsspannung 90‐264 V AC Betriebseingangsfrequenz 45‐65 Hz~ Kein Lasteingangsstrom (230 V AC / 100 V AC): ≤220 mA Volllasteingangsstrom (230 V AC / 100 V AC): ≤1,0 A / 2,3 A Energieverbrauch (230 V AC / 100 V AC): ≤190 W / 200 W @ 42 V / 3,8 A Wirkungsgrad (230 V AC / 100 V AC): ≥86 % / 84 % @ 42 V / 3,8 A DCP42‐de‐DE_V1.5 12/14 ... - Seite 21 Überspannungsschutz O/P 0‐10 V: eingestellte Spannung+ (1,0 ±0,3 V) O/P 10‐42 V: 105‐125 % der eingestellten Spannung Leistungsfaktor. Blindleistungskompensierung: >0,91 bei optimaler Last Kühlungsmethode Natürliche Umluft Fehlerstrom ≤2 mA Schutz Oberer Spannungsgrenzwert verstellbar, oberer Stromgrenzwert verstellbar, Kurzschlussschutz, Überlastschutz, Übertemperaturschutz, Überspannungsschutz Eingangssicherung T3.15AL250V Sicherheit & EMC Sicherheitsnorm CE: EN 61010 Spannungsfestigkeit I/P‐O/P: 3,0KV AC, I/P‐F/G: 1,5KV AC, O/P‐F/G: 0,5KV AC Isolierwiderstand I/P‐O/P, I/P‐F/G, O/P‐F/G : 100Mohm @500V DC EMC CE: EN55011 Grenzwerte für Oberschwingströme EN 61000‐3‐2 Spannungsschwankungen & Flicker EN 61000‐3‐3 EMC Immunität EN 61000‐6‐1 Umwelteinflüsse Betriebstemperatur 0 bis +40 °C (32 bis +104 °F) Betriebsfeuchtigkeit 10‐80 % RF nicht kondensierend Lagertemperatur und ‐feuchtigkeit ‐15 bis +70 °C (5 bis 158 °F) 10‐85 % RF nicht kondensierend Verschmutzungsgrad 2 Allgemein Gehäusematerial Frontpanel aus Polykarbonat und elektrolytisch verzinktes Stahlgehäuse Gehäuseschutzklasse IP20 Verbindungsdurmesser 4,0 mm Sicherheitsbuchse x3 (Ausgang Positiv, Negativ und Masse) Abmessungen (BxHxT) 200 x 90 x 250 mm (7,9 x 3,6 x 10 Zoll) Gewicht 2,5 kg (5,5 lb) DCP42‐de‐DE_V1.5 12/14 ...
-
Seite 22: Störungsbehebung
11. Störungsbehebung OUP: Überspannungsschutz Das Gerät verfügt über eine integrierte Überspannungsschutzfunktion. Falls die Ausgangsspannung den eingestellten Wert überschreitet (siehe angegebener Bereich in der Tabelle der technischen Daten), löst die Schutzschaltung aus, der Ausgang wird ausgeschaltet und eine OUP‐Warnung wird angezeigt, siehe unten. Um die Warnung zurückzusetzen, schalten Sie das Gerät aus und entfernen Sie alle Lasten. Schalten Sie das Gerät wieder ein und es sollte wieder normal funktionieren. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst oder an den Händler, bei dem Sie das Gerät gekauft haben. OTP: Übertemperaturschutz Im Inneren des Geräts befindet sich ein Temperaturfühler, der überwacht und verhindert, dass sich das Gerät intern übermäßig aufheizt. Wenn ein OTP‐Fehler auftritt, wird der Ausgang abgeschaltet und auf dem LED‐Display wird folgende Warnung angezeigt. Wenn diese Warnung erscheint, schalten Sie das Gerät aus und entfernen Sie alle Lasten. Prüfen Sie die Last und Einstellung des Ausgangs. Lassen Sie das Gerät mindestens 30 Minuten lang abkühlen. Kontrollieren Sie, ob die Belüftungsöffnungen blockiert sind. Prüfen Sie auch, ob rund um das Netzgerät ausreichend Platz vorhanden ist. Achten Sie darauf, ob Sie das kurze Luftstromgeräusch vom Lüfter hören, wenn das Gerät erneut eingeschaltet wird. Wenn Sie das Luftstromgeräusch nicht hören, kann der Lüfter defekt sein. In diesem Fall das Netzgerät nicht verwenden. Wenden Sie sich an den Kundendienst oder an den Händler, bei dem Sie das Gerät gekauft haben. DCP42‐de‐DE_V1.5 12/14 ... -
Seite 23: Ocp: Überladungsschutz
OCP: Überladungsschutz Normalerweise erfolgt der Überlastungsschutz durch die CC‐Konstantstrom‐Betriebsart. Wenn die CC‐Betriebsart nicht funktioniert oder die Überlastung nicht erkannt wurde, kann das zu einer schweren Beschädigung des zu prüfenden Geräts oder der Last führen. Der OCP wird verwendet, um bei einer Störung des Netzgeräts das Ausmaß der Schäden an den Lasten zu verringern. Schalten Sie das Netzgerät sofort aus, wenn diese Warnung angezeigt wird (siehe unten). Um diese Warnung zurückzusetzen, entfernen Sie alle Lasten und drücken Sie die Taste OUTPUT ON/OFF. Schalten Sie das Gerät wieder ein und überprüfen Sie es noch einmal sorgfältig. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst oder an den Händler, bei dem Sie das Gerät gekauft haben. Copyright © 2014 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com DCP42‐de‐DE_V1.5 12/14 ...
