6.2 A/B/C Funktionsgenerator
Vorbelegungstaste 1 = A
Vorbelegungstaste 2 = B
Vorbelegungstaste 3 = C
Mit FUNC (A/B/C) wird die Dauer eingestellt (von 0 bis 600 Sekunden), die der
Spannungsgenerator bei einer bestimmten Ausgangsspannung AN bleibt, bevor eine andere
Spannung eingestellt wird.
6.2.1 FUNC (A/B/C) einstellen:
1. Aktivieren Sie zunächst die ΔV/Δt‐Einstellung (siehe Abschnitt 4.3. Einstellungsbetriebsart).
2. Drehen Sie den Spannung‐Einstellknopf zur Auswahl der gewünschten Funktion und drehen
Sie dann den Strom‐Einstellknopf zur Einstellung der Dauer für die ausgewählte Spannung (0
bis 600 Sekunden).
3. Durch Drücken des Strom‐Einstellknopfes können Sie die Dauer grob oder fein einstellen.
4. Verwenden Sie die Func A/B/C Taste zusammen mit der ΔV/Δt‐Taste (Dauer zwischen zwei
Spannungsstufen), um Wellenformen zu erzeugen.
5. Unter gleichzeitiger Verwendung der oben genannten Funktionen könne Sie 3 umkehrbare
Paare (AB & BA, BC & CB, AC & CA) zur Erzeugung von Wellenformen verwenden.

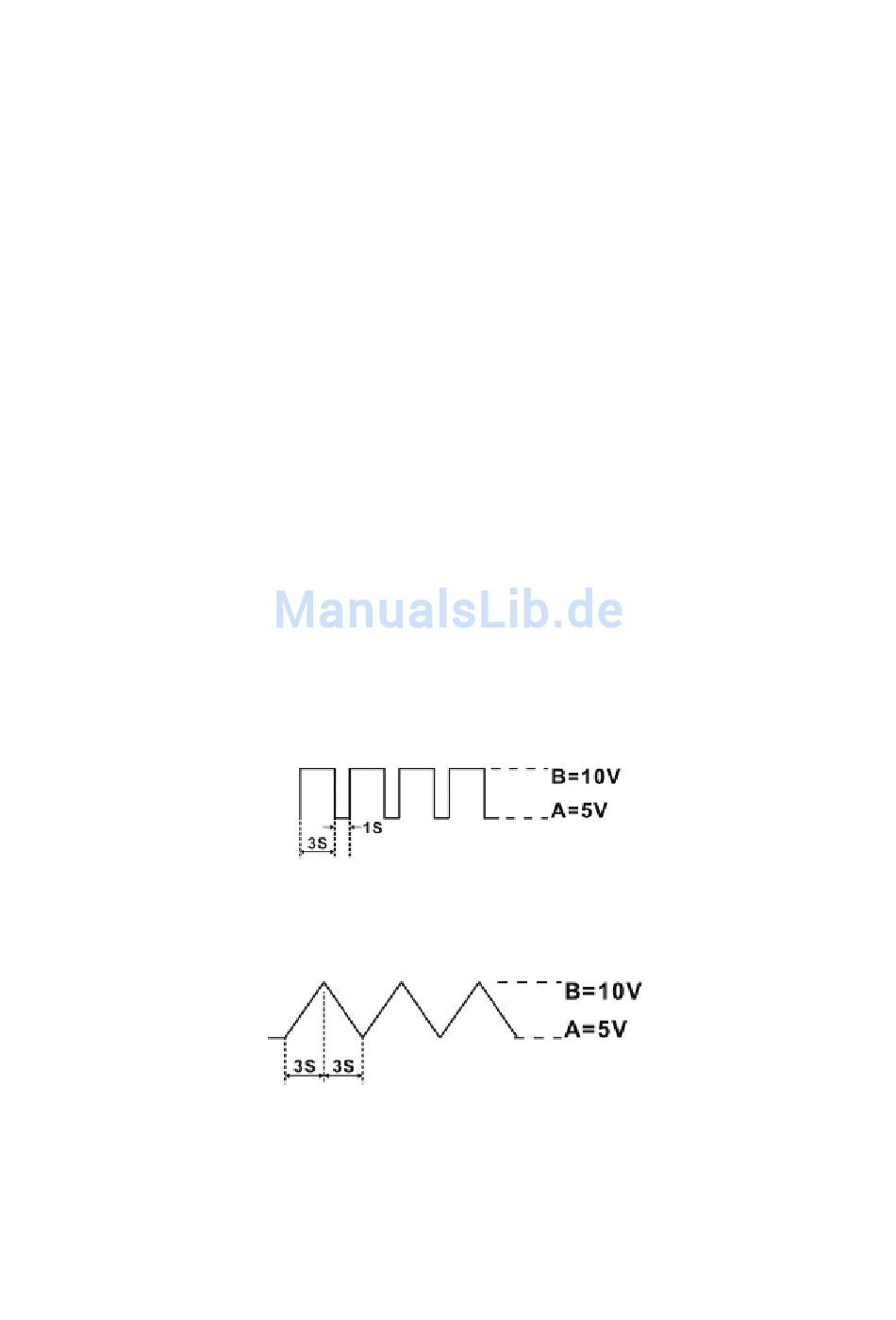

Beispiel 1: Pulswellenform mit 3 Sek. bei 10 V und 1 Sek. bei 5 V.
Stellen Sie für A (Vorbelegungstaste 1) = 5 V und für B (Vorbelegungstaste 2) = 10 V ein
Stellen Sie für Func A = 1 Sekunde durch Drehen des Strom‐Einstellknopfes ein
Stellen Sie für Func B = 3 Sekunden durch Drehen des gleichen Einstellknopfes ein
Stellen Sie für Δt a‐b = 0 und für Δt b‐a = 0 ein
6.2.2 Wellenformen erzeugen
Um die Wellenform zu erzeugen, drücken Sie SHIFT und anschließend ΔV/Δt.
Die Wellenform wird gleichmäßig wiederholt, bis Sie SHIFT und danach ΔV/Δt drücken.
Beispiel 2: Dreieckige Wellenform
Stellen Sie für A = 5 V und für B = 10 V ein
Stellen Sie für Δt a‐b = 3 Sekunden und für Δt b‐a = 3 Sekunden ein
Stellen Sie für Func A = 3 Sekunden und für Func B = 3 Sekunden ein
Bemerkung: Wellenformen können Sie per Fernsteuerung erzeugen (mit Wellenvorschau und
grafischer Speicherung). Detaillierte Informationen finden Sie im Abschnitt „PC
Softwareprogramm".
Vergewissern Sie sich, dass beide Vorbelegungstasten leuchten und eine blinkt. Die blinkende
Anzeige wechselt zwischen den Tasten hin und her, von A zu B und von B zu A. Die Wellenform
wird gleichmäßig wiederholt, bis Sie die Tasten SHIFT und ΔV/Δt erneut drücken. Weiter hinten
in dieser Anleitung im Anhang A finden Sie dazu die Beispiele 3, 4 und 5.
12 DCP42‐de‐DE_V1.5 12/14
