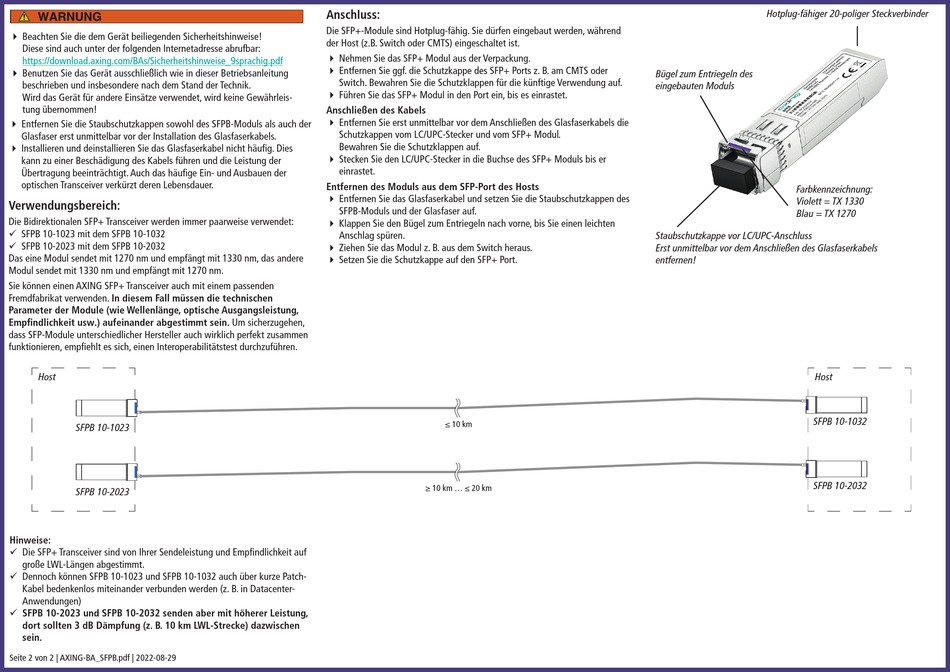

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Entfernen Sie die Staubschutzkappen sowohl des SFPB-Moduls als auch der
Glasfaser erst unmittelbar vor der Installation des Glasfaserkabels.
Installieren und deinstallieren Sie das Glasfaserkabel nicht häufig. Dies
kann zu einer Beschädigung des Kabels führen und die Leistung der
Übertragung beeinträchtigt. Auch das häufige Ein- und Ausbauen der
optischen Transceiver verkürzt deren Lebensdauer.
Verwendungsbereich:
Die Bidirektionalen SFP+ Transceiver werden immer paarweise verwendet:
9 SFPB 10-1023 mit dem SFPB 10-1032
9 SFPB 10-2023 mit dem SFPB 10-2032
Das eine Modul sendet mit 1270 nm und empfängt mit 1330 nm, das andere
Modul sendet mit 1330 nm und empfängt mit 1270 nm.
Sie können einen AXING SFP+ Transceiver auch mit einem passenden
Fremdfabrikat verwenden. In diesem Fall müssen die technischen
Parameter der Module (wie Wellenlänge, optische Ausgangsleistung,
Empfindlichkeit usw.) aufeinander abgestimmt sein. Um sicherzugehen,
dass SFP-Module unterschiedlicher Hersteller auch wirklich perfekt zusammen
funktionieren, empfiehlt es sich, einen Interoperabilitätstest durchzuführen.
Host
SFPB 10-1023
SFPB 10-2023
Hinweise:
9 Die SFP+ Transceiver sind von Ihrer Sendeleistung und Empfindlichkeit auf
große LWL-Längen abgestimmt.
9 Dennoch können SFPB 10-1023 und SFPB 10-1032 auch über kurze Patch-
Kabel bedenkenlos miteinander verbunden werden (z. B. in Datacenter-
Anwendungen)
9 SFPB 10-2023 und SFPB 10-2032 senden aber mit höherer Leistung,
dort sollten 3 dB Dämpfung (z. B. 10 km LWL-Strecke) dazwischen
sein.
Seite 2 von 2 | AXING-BA_SFPB.pdf | 2022-08-29
Anschluss:
Die SFP+-Module sind Hotplug-fähig. Sie dürfen eingebaut werden, während
der Host (z.B. Switch oder CMTS) eingeschaltet ist.
Nehmen Sie das SFP+ Modul aus der Verpackung.
Entfernen Sie ggf. die Schutzkappe des SFP+ Ports z. B. am CMTS oder
Switch. Bewahren Sie die Schutzklappen für die künftige Verwendung auf.
Führen Sie das SFP+ Modul in den Port ein, bis es einrastet.
Anschließen des Kabels
Entfernen Sie erst unmittelbar vor dem Anschließen des Glasfaserkabels die
Schutzkappen vom LC/UPC-Stecker und vom SFP+ Modul.
Bewahren Sie die Schutzklappen auf.
Stecken Sie den LC/UPC-Stecker in die Buchse des SFP+ Moduls bis er
einrastet.
Entfernen des Moduls aus dem SFP-Port des Hosts
Entfernen Sie das Glasfaserkabel und setzen Sie die Staubschutzkappen des
SFPB-Moduls und der Glasfaser auf.
Klappen Sie den Bügel zum Entriegeln nach vorne, bis Sie einen leichten
Anschlag spüren.
Ziehen Sie das Modul z. B. aus dem Switch heraus.
Setzen Sie die Schutzkappe auf den SFP+ Port.
≤ 10 km
≥ 10 km ... ≤ 20 km
Hotplug-fähiger 20-poliger Steckverbinder
Bügel zum Entriegeln des
eingebauten Moduls
Farbkennzeichnung:
Violett = TX 1330
Blau = TX 1270
Staubschutzkappe vor LC/UPC-Anschluss
Erst unmittelbar vor dem Anschließen des Glasfaserkabels
entfernen!
Host
SFPB 10-1032
SFPB 10-2032
