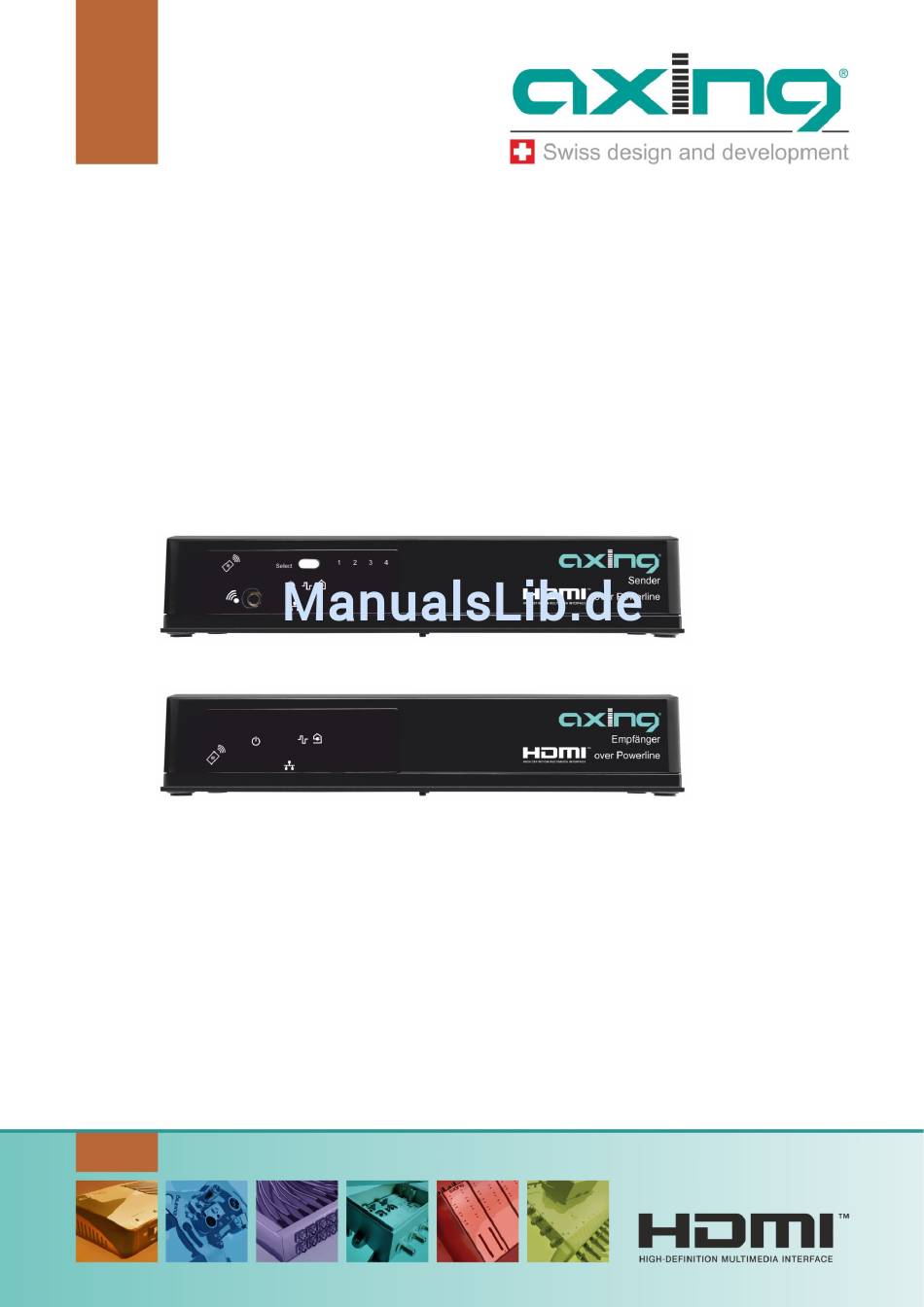

- Seite 1 HoP 1-01/-02 HDMI over Ethernet Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
3.4. Fernbedienung der HDMI-Quelle ......................10 Vermeiden von Störungen ........................... 11 4.1. Elektroinstallation ..........................11 Technische Daten ............................13 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 3: Sicherheitshinweise
Servicepersonal zu warten oder deinstallieren. Kontaktieren Sie Ihren Händler für weitere Informationen. Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Gerät gegebenenfalls Funkstörungen verursachen, woraufhin der Anwender angemessene Maßnahmen ergreifen muss. 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 4: Produktbeschreibung
1 x HoP 1-01 HDMI over Powerline Empfänger 1 x HoP 1-02 HDMI over Powerline Sender 2 x Netzkabel 1 x Fernbedienung 1 x IR-Sender (Adapterkabel mit schwarzem Stecker) 2 x Bedienungsanleitung 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 5: Produktbeschreibung
HDMI-Signales. Dies ermöglicht die Verteilung von High-Definition-Bild und Ton im ganzen Haus. Alles was Sie dafür brauchen sind freie Steckdosen für den Anschluss von Sender HoP 1-02 und Empfänger HoP 1-01. Der Sender HoP 1-02 verfügt über vier HDMI-Eingänge, somit ist es möglich vier verschiedene HDMI-Quellen anzuschließen. -
Seite 6: Installation Und Inbetriebnahme
4. Schalten Sie den HD-Fernseher und Blu-Ray-Player ein. 5. Schließen Sie die Netzkabel an den Sender HoP 1-02 und Empfänger HoP 1-01 an. 6. Stecken Sie die Stecker in die Steckdose und schalten Sie den Empfänger und Sender mit den Netzschalter an der Rückseite ein. - Seite 7 Blinkt die Powerline-LED nicht, nachdem die Encryption-Taste betätigt wurde, haben Sie diese voraussichtlich zu lange betätigt. Versuchen Sie es erneut und betätigen Sie die Encryption-Taste <1 Sekunden lang. 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
-
Seite 8: Bedienung
Ethernet LED Blinkt. Ethernet Datenverkehr vorhanden. Aus. Es besteht keine Ethernet-Verbindung. 3.2. Fernbedienung HoP 1-02 Taste Ein/Aus Tasten, 1 bis 4, um einen HDMI-Eingang zu wählen. 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 9: Anschlüsse Und Schalter
Power Ein/Aus-Schalter HDMI IN 1–4 HDMI-Eingänge HDMI OUT HDMI Ausgang AC IN Stromanschluss Encryption/Default Encryption/Default -Taster, Sichere Powerline- Verbindung herstellen Reset Reset-Taster, das Gerät wird neu gestartet 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 10: Fernbedienung Der Hdmi-Quelle
Fernbedienung der HDMI-Quelle Mit Infrarot-Fernbedienung der HDMI-Quelle (z.B. eines Blu-Ray-Players) können Sie die HDMI-Quelle im anderem Zimmer steuern. Der HoP 1-01 empfängt mit einem IR-Sensor hinder dem Frontdisplay die Fernbedinungssignale und überträgt diese über die Stromleitung zum Sender. Schließen Sie das IR-Senderkabel an der Vorderseite des Senders HoP 1-02 an . -
Seite 11: Vermeiden Von Störungen
Die folgenden Anschlussmethoden sollten Sie vermeiden: Nicht an dieselbe Steckdosenleiste wie Netzteile oder Ladegeräte anschließen Nicht an dieselbe Steckdose wie Netzteile oder Ladegeräte Verwendung von Mehrfachsteckdosen 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... - Seite 12 Verwenden Sie keine Mehrfachsteckdose mit Entstörfilter oder Überspannungsschutz. Verwenden Sie eine Mehrfachsteckdose mit möglichst kurzem Anschlusskabel. Schließen Sie den Adapter nicht an eine Mehrfachsteckdose an, die wiederum von einer anderen Mehrfachsteckdose gespeist wird. 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
-
Seite 13: Technische Daten
2...30 MHz Verschlüsselung 128 bit AES Schnittstelle 10/100/1000 Mbps Ethernet RJ-45 IR-Frequenz 38 kHz Spannungsversorgung 100…240 V~ 50/60 Hz Betriebstemperatur 0...40°C Lagertemperatur -20...60°C Luftfeuchtigkeit 20...95% RH 2015-01-05 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
