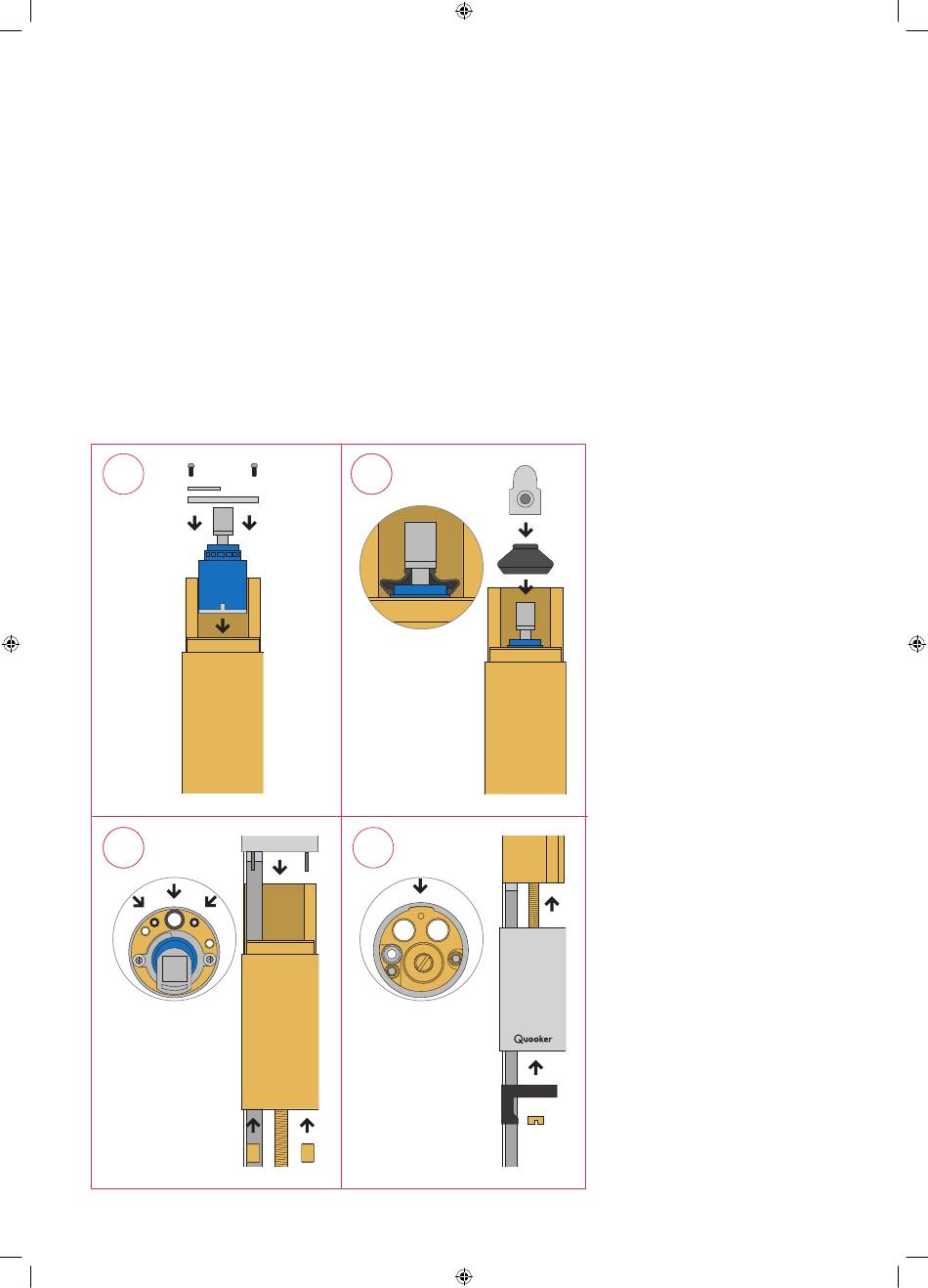

11. Setzen Sie die neue Kartusche mit dem Bügel und dem Kamm in das System ein. Geben Sie
12. Ziehen Sie den Gummibalg über die Oberseite der Kartusche. Stellen Sie sicher, dass der
13. Ersetzen Sie den O-Ring oben auf dem Hahn und prüfen Sie, ob die beiden
14 Schieben Sie den Deckel mit dem Logo nach oben wieder auf den Stiel.
11
13
7
CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 5
CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 5
einen Tropfen des mitgelieferten Klebers auf das Gewinde der Torx-Schrauben. Schrauben Sie
sie mit dem Torx-Schlüssel fest.
Balg gut sitzt. Setzen Sie den Griffverbinder auf die Kartusche.
Stifte vorhanden sind. Schieben Sie das obere Teil des Hahn's wieder auf den Stiel. Geben Sie
einen Tropfen Klebstoff auf das Ende der Zapfen und ziehen Sie die Überwurfmuttern fest.
Wichtig: In der Abdeckung befindet sich eine Aussparung. Diese wird über die Rille
im Schaft des Wasserhahns geschoben. Drücken Sie die Abdeckung fest, bis sie einrastet.
Schieben Sie den schwarzen Zentrierring über den Kochendwasserschlauch. Ziehen Sie die
Rundmutter mit dem mitgelieferten Steckschlüssel fest.
