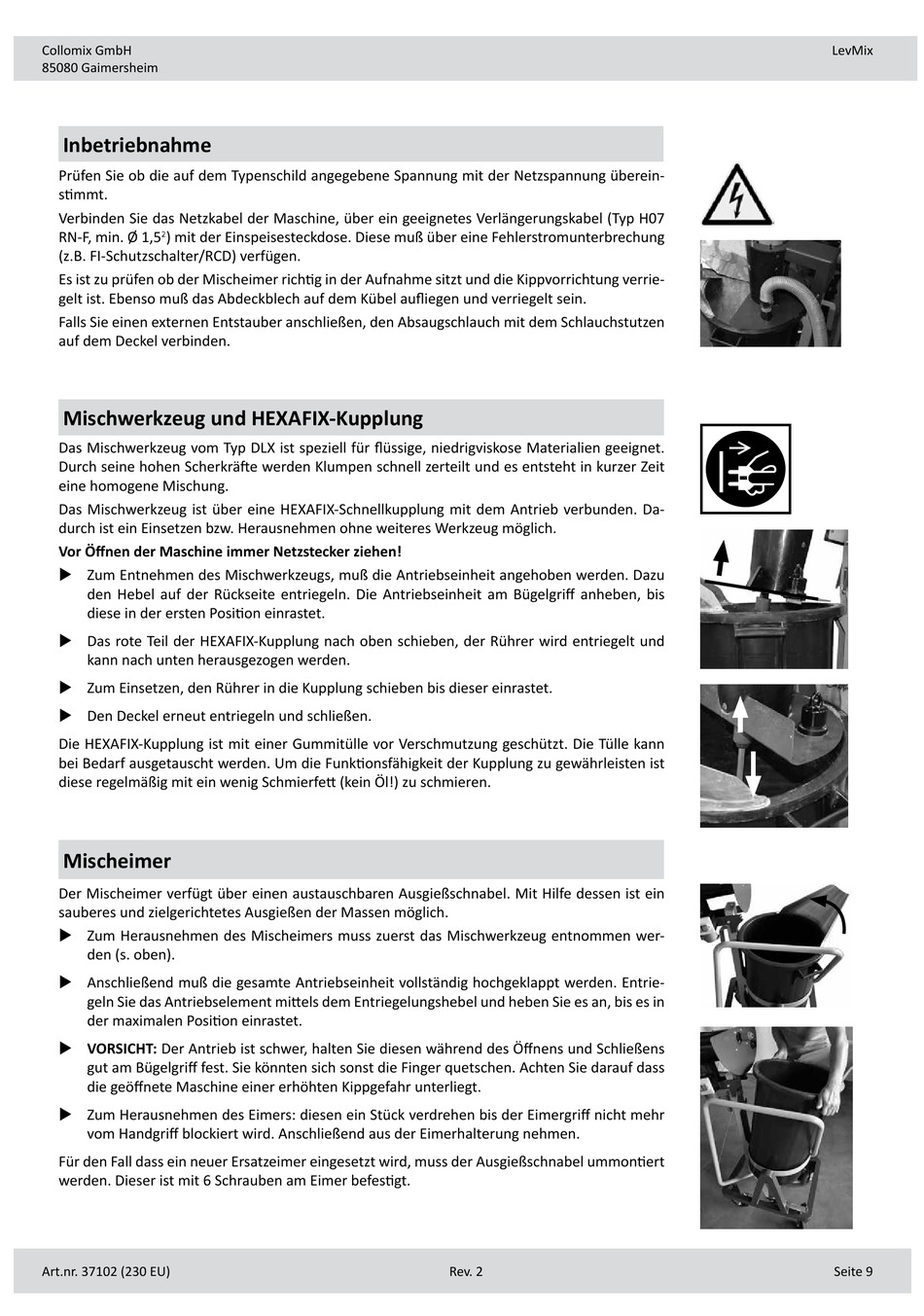

Inbetriebnahme
Prüfen Sie ob die auf dem Typenschild angegebene Spannung mit der Netzspannung überein-
s琀椀mmt.
Verbinden Sie das Netzkabel der Maschine, über ein geeignetes Verlängerungskabel (Typ H07
RN-F, min. Ø 1,5 ) mit der Einspeisesteckdose. Diese muß über eine Fehlerstromunterbrechung
2
(z.B. FI-Schutzschalter/RCD) verfügen.
Es ist zu prüfen ob der Mischeimer rich琀椀g in der Aufnahme sitzt und die Kippvorrichtung verrie-
gelt ist. Ebenso muß das Abdeckblech auf dem Kübel au昀氀iegen und verriegelt sein.
Falls Sie einen externen Entstauber anschließen, den Absaugschlauch mit dem Schlauchstutzen
auf dem Deckel verbinden.

Mischwerkzeug und HEXAFIX-Kupplung

Das Mischwerkzeug vom Typ DLX ist speziell für 昀氀üssige, niedrigviskose Materialien geeignet.
Durch seine hohen Scherkrä昀琀e werden Klumpen schnell zerteilt und es entsteht in kurzer Zeit
eine homogene Mischung.
Das Mischwerkzeug ist über eine HEXAFIX-Schnellkupplung mit dem Antrieb verbunden. Da-
durch ist ein Einsetzen bzw. Herausnehmen ohne weiteres Werkzeug möglich.
Vor Ö昀昀nen der Maschine immer Netzstecker ziehen!
X Zum Entnehmen des Mischwerkzeugs, muß die Antriebseinheit angehoben werden. Dazu
den Hebel auf der Rückseite entriegeln. Die Antriebseinheit am Bügelgri昀昀 anheben, bis
diese in der ersten Posi琀椀on einrastet.
X Das rote Teil der HEXAFIX-Kupplung nach oben schieben, der Rührer wird entriegelt und
kann nach unten herausgezogen werden.
X Zum Einsetzen, den Rührer in die Kupplung schieben bis dieser einrastet.
X Den Deckel erneut entriegeln und schließen.
Die HEXAFIX-Kupplung ist mit einer Gummitülle vor Verschmutzung geschützt. Die Tülle kann
bei Bedarf ausgetauscht werden. Um die Funk琀椀onsfähigkeit der Kupplung zu gewährleisten ist
diese regelmäßig mit ein wenig Schmierfe琀琀 (kein Öl!) zu schmieren.
Mischeimer
Der Mischeimer verfügt über einen austauschbaren Ausgießschnabel. Mit Hilfe dessen ist ein
sauberes und zielgerichtetes Ausgießen der Massen möglich.
X Zum Herausnehmen des Mischeimers muss zuerst das Mischwerkzeug entnommen wer-
den (s. oben).
X Anschließend muß die gesamte Antriebseinheit vollständig hochgeklappt werden. Entrie-
geln Sie das Antriebselement mi琀琀els dem Entriegelungshebel und heben Sie es an, bis es in
der maximalen Posi琀椀on einrastet.
X VORSICHT: Der Antrieb ist schwer, halten Sie diesen während des Ö昀昀nens und Schließens
gut am Bügelgri昀昀 fest. Sie könnten sich sonst die Finger quetschen. Achten Sie darauf dass
die geö昀昀nete Maschine einer erhöhten Kippgefahr unterliegt.
X Zum Herausnehmen des Eimers: diesen ein Stück verdrehen bis der Eimergri昀昀 nicht mehr
vom Handgri昀昀 blockiert wird. Anschließend aus der Eimerhalterung nehmen.
Für den Fall dass ein neuer Ersatzeimer eingesetzt wird, muss der Ausgießschnabel ummon琀椀ert
werden. Dieser ist mit 6 Schrauben am Eimer befes琀椀gt.
