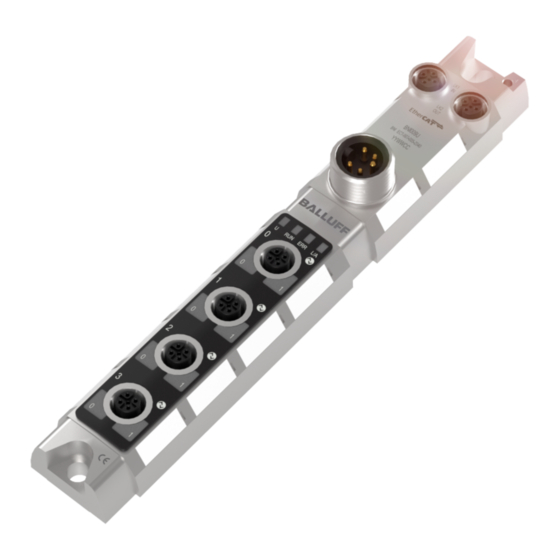

Balluff BNI ECT-507-005-Z040 Betriebsanleitung
Ip67 module 4 io-link class a and 8 in- and outputs 4 io-link class b and 4 inputs
Vorschau ausblenden
Andere Handbücher für BNI ECT-507-005-Z040:
- Bedienungsanleitung (37 Seiten) ,
- Montageanleitung (2 Seiten)
Verwandte Anleitungen für Balluff BNI ECT-507-005-Z040
Inhaltszusammenfassung für Balluff BNI ECT-507-005-Z040

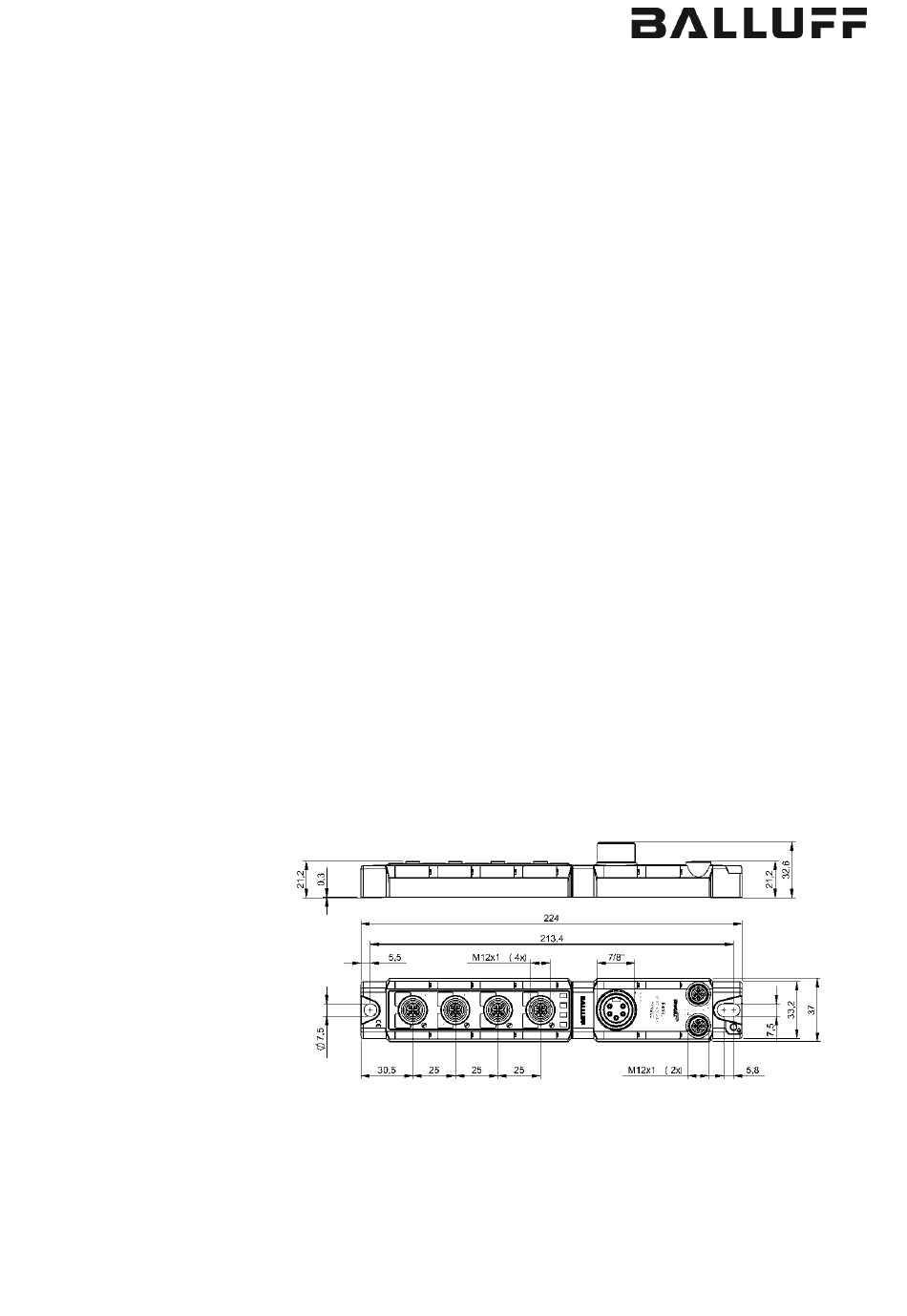

- Seite 1 BNI ECT-507-005-Z040 BNI ECT-527-005-Z040 IP67 Module 4 IO-Link Class A and 8 in- and outputs 4 IO-Link Class B and 4 inputs deutsch Betriebsanleitung english User’ s guide 中文 用户指南...
- Seite 2 www.balluff.com...
- Seite 3 BNI ECT-507-005-Z040 BNI ECT-527-005-Z040 IP67-Module 4 IO-Link Class A und 8 Ein- oder Ausgänge 4 IO-Link Class B und 4 Eingänge Bedienungsanleitung...
-
Seite 4: Inhaltsverzeichnis
Automatisch scannen Gerät manuell anfügen Notwendige Einstellung am Gerät Station Alias IO-Link Modul konfigurieren 5.4. Bitmapping und Funktion Eingänge Pin 4 Eingänge Pin 2 Ausgänge Pin 4 Ausgänge Pin 2 IO–Link Module SIO-Modul Kurzschluss Pin 4 / Pin 2 www.balluff.com... - Seite 5 Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Restart Pin 4 / Pin 2 (Nur bei Class A) IO-Link State Sensorkurzschluss 5.5. Startup Konfiguration der Module Validierung Parameter-Server Uploadflag am IO-Link Device Safe State 5.6. IO-Link Parametrierung Control Status Beispiel - CoE Einstellung...
-
Seite 6: Allgemein
Querverweise zeigen an, wo sich weitere Informationen zu dem Thema befinden. Querverweise 1.3. Symbole Hinweis Dieses Symbol kennzeichnet allgemeine Hinweise. Achtung! Dieses Symbol kennzeichnet einen Sicherheitshinweis, der unbedingt beachtet werden muss. Balluff Netzwerkschnittstelle 1.4. Abkürzungen E (I) Standard-Eingangsport EtherCAT™ Elektromagnetische Verträglichkeit Funktionserde A (O) Standard-Ausgangsport Ethernet over EtherCAT™... -
Seite 7: Sicherheit
Spannung Vor dem Arbeiten an dem Gerät dessen Stromversorgung abschalten. Hinweis Im Interesse einer ständigen Verbesserung des Produkts behält sich die Balluff GmbH vor, die technischen Daten des Produkts und den Inhalt dieser Anleitung jederzeit, ohne Ankündigung zu ändern. www.balluff.com... -
Seite 8: Erste Schritte
Erste Schritte 3.1. Modulübersicht Abbildung – Übersicht BNI ECT-5xx-005-Z040 Befestigungsbohrung Port 1 EtherCAT™-Port 1 IN Port 0 Schilder Power IN Status-LED: Kommunikation / Modul EtherCAT™-Port 2 OUT Pin/Port-LED: Signalstatus Erdanschluss Port 3 Port 2 www.balluff.com... -
Seite 9: Mechanischer Anschluss
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Erste Schritte Das Modul wird mittels 2 M6-Schrauben und 2 Unterlegscheiben befestigt. 3.2. Mechanischer Eine Isolierauflage ist getrennt erhältlich. Anschluss 3.3. Elektrischer Anschluss Netzteil Funktion Beschreibung GND Modul- / Sensor- und Aktorversorgung Funktionserde +24 V... -
Seite 10: Erdung
Eingang/Ausgang 2A Eingang/ IO-Link IO-Link n.c. Hinweis Die digitalen Eingänge entsprechen der Eingangskennlinie nach EN61131-2, Typ 3. Hinweis Der IO-Link Ausgang wird über die Sensorversorgung versorgt. Hinweis Ungenutzte I/O-Ports sind mit Abdeckkappen zu versehen, um die Schutzart IP67 zu gewährleisten. www.balluff.com... -
Seite 11: Technische Daten
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Technische Daten 4.1. Abmessungen 4.2. Mechanische Gehäusewerkstoff Zinkdruckguss, matt vernickelt Daten Gehäuseschutzart gemäß IEC IP 67 (nur im gesteckten und verschraubten Zustand) 60529 Abmessungen (B x L x H in mm) 37 x 224 x 32.6... -
Seite 12: Funktionsanzeigen
Keine IO-Link – Verbindung Schnelles grünes Blinken IO-Link Preoperate während der Datenhaltung Validierung fehlgeschlagen / falsche Konfiguration der IO-Link Datenlänge Schnelles rotes Blinken Datenhaltung fehlgeschlagen / falsches Device für Datenhaltung IO-Link Kurzschluss Pin 4 gegen Pin 3 www.balluff.com... -
Seite 13: Integration
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration Die Kommunikation zwischen dem BNI ECT-5x7-005-Z040 und dem steuernden System 5.1. EtherCAT™ erfolgt über den EtherCAT™. Das System besteht aus folgenden Komponenten: • Busmaster • Busmodule/Slaves (hier das Busmodul BNI ECT-5x7-005-Z040) Um den Bus-Master typgerecht zu parametrieren, liegen dem Busmodul Gerätedaten... -
Seite 14: Integration In Projektierungssoftware
Integration Beispielhaft wird die Anbindung des BNI ECT-507-005-Z040 an eine Beckhoff TwinCAT 5.3. Integration in Steuerung mit dem TwinCAT System Manager gezeigt. Die genaue Vorgehensweise hängt Projektierungs- von der verwendeten Projektierungssoftware ab. software ESI-Dateien Die Gerätebeschreibung hat folgenden Namen: Balluff BNI ECT-5x7-005-Z040_xxxxxx.xml Kopieren Sie die Datei in das entsprechende TwinCAT Verzeichnis. -
Seite 15: Gerät Manuell Anfügen
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration • Gerät manuell Vor dem Anschließen von Geräten an das EtherCAT™ Netz muss sich das anfügen EtherCAT™ System in einem sicheren, stromlosen Zustand befinden. • Die Betriebsspannung einschalten und den TwinCAT System Manager im Config-Modus starten. -
Seite 16: Notwendige Einstellung Am Gerät
Baumstruktur von TwinCAT und besitzt bereits eine Default-Konfiguration. Einstellung am Gerät BNI ECT-5x7-005-Z040 unterstützt EoE (Ethernet over EtherCAT™). Um TwinCAT entsprechend zu konfigurieren im Reiter EtherCAT™ „Erweiterte Einstellungen“ wählen. Es muss zuerst ein gültiger DNS Name und danach eine gültige IP Adresse eingetragen werden. www.balluff.com... -
Seite 17: Station Alias
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration Der Station Alias kann unterfolgendem Menü eingetragen werden: Station Alias Reiter EtherCAT™ „Erweiterte Einstellungen“ wählen. ESC Access öffnen, E²PROM öffnen und auf Configured Station klicken. Der neue Wert ist erst nach einem Reset gültig. -
Seite 18: Io-Link Modul Konfigurieren
Unbenutzte Slots, reserviert für zukünftige Erweiterungen Output Pin 2 (nur Class A) Restart Pin 2 (nur Class A) Restart Pin 4 (nur Class A) Die Slots für zukünftige Erweiterungen werden nicht verwendet. Den anderen Slots kann eine Anzahl von Prozessdaten (Puffergröße) zugeordnet werden. www.balluff.com... -
Seite 19: Bitmapping Und Funktion
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration 5.4. Bitmapping und Bitmapping und Funktion der konfigurierbaren Module Funktion Signale von konfigurierten Eingängen oder Ausgängen werden in den Modulen Eingänge Pin 4 STD_IN_1bit (Eingänge Pin 4), Input Pin 2 (Eingänge Pin 2) sowie Eingänge Pin 2... -
Seite 20: Io-Link State
0x8_ = invalid PD in length 0x9_ = invalid PD out length 0xA_ = no Device detected Sensorkurzschluss Rückmeldung, an welchem Port ein Kurzschluss der Sensorversorgung vorliegt. Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 www.balluff.com... -
Seite 21: Startup
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration 5.5. Startup Im Startup können die IO-Link Ports und Ausgänge vorkonfiguriert werden. Die Einträge werden beim Überspielen der Konfiguration übertragen Konfiguration der Module www.balluff.com... -
Seite 22: Validierung
Es findet beim Anlauf des angeschlossenen IO-Link Devices eine Validierung statt. Somit kann dann nur ein IO-Link Device vom gleichen Typ für die Datenhaltung eingesetzt werden. Um ein IO-Link Device eines anderen Typs zu verwenden, muss der Inhalt des Parameterservers gelöscht werden. www.balluff.com... -
Seite 23: Uploadflag Am Io-Link Device
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration Um das Uploadflag eines IO-Link Devices zu aktivieren, muss im Uploadflag am Parameter Index 0x02, Subindex 0, der Wert 0x05 eingegeben werden. IO-Link Device (Parametrierung siehe IO-Link Service Data auf der nächsten Seite) Das Uploadflag wird benötigt, um bereits gespeicherte Daten im Parameterserver mit neuen Parameterdaten desselben IO-Link Devices zu überschreiben... -
Seite 24: Io-Link Parametrierung
0x04: Fehler • 0xFF: Misserfolg In einem kurzen Beispiel wird gezeigt, wie der Index 0x40 einer Smartlight (Modus) geändert Beispiel - CoE wird. Einstellung Modul auswählen CoE - Online öffnen CoE einstellen Unter Advanced ….auf Online stellen Auto Update aktivieren www.balluff.com... -
Seite 25: Beispiel - Lesen
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Integration In Port auswählen 4030:0 (hier Kanal 4) Beispiel - Lesen Zuerst den Index auslesen, d.h. 4030:03 doppelt anklicken und den jeweiligen Index angeben - 0x0040 (64) Nun in Control, den Befehl 0x03 schreiben Daraufhin wird der Inhalt des Index ausgelesen und in Data angezeigt. - Seite 26 0: no control action 3: read 2: write 0x02 Status UINT8 0: no activity 1: busy 2: success 4: error 0xFF: failure 0x03 Index UINT16 0x04 Subindex UINT8 0x05 Length UINT8 0x06 Data UINT232 n = 0..3 0x07 Error Code UINT16 www.balluff.com...
-
Seite 27: Objektverzeichnis
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Objektverzeichnis 6.8. IO-Link Index Sub- Name DataType Access Description/ Configuration index Value Data Ch. x 0x80n0 0x04 Device ID UINT32 (0x8000 – 0x05 Vendor ID UINT32 0x8FFF) 0x06 Product ID UINT32 0x08 Serial Number UINT32... -
Seite 28: Konfiguration Ohne Esi
IOL_I_4byte 0x83 0x00 IOL_I_6byte 0x85 0x00 IOL_I_8byte 0x87 0x00 IOL_I_10byte 0x89 0x00 IOL_I_16byte 0x8F 0x00 IOL_I_24byte 0x97 0x00 IOL_I_32byte 0x9F 0x00 IOL_I_1byte/O_1bytes 0x08 0x08 IOL_I_2byte/O_2bytes 0x16 0x16 IOL_I_2byte/O_4bytes 0x16 0x83 IOL_I_4byte/O_4bytes 0x83 0x83 IOL_I_4byte/O_2bytes 0x83 0x16 IOL_I_2byte/O_8bytes 0x16 0x87 www.balluff.com... -
Seite 29: Allgemeines
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver Das BNI Feldbusmodul enthält einen integrierten Webserver zum Abruf detaillierter 7.1. Allgemeines Geräteinformationen und zur Konfiguration des Geräts. Zur Nutzung dieses Webinterfaces müssen Sie zuerst sicherstellen, dass die Integration des Moduls in ihr Netzwerk korrekt erfolgt ist. Dazu muss das IP-Subnetz des BNI-Moduls von dem PC aus erreichbar sein, auf dem der Browser betreiben wird. -
Seite 30: Webserver
Im oberen Fensterbereich befindet sich die Navigationszeile, die einen Wechsel zwischen 7.2. Navigation / Info den verschiedenen Dialogen des Webinterfaces ermöglicht. Klicken Sie dazu auf das entsprechende Symbol. Bei Auswahl des Reiters „Info“ erscheint folgende Übersicht: Das BALLUFF-Logo oben links verlinkt zur internationalen Balluff Homepage. www.balluff.com... -
Seite 31: Login / Logout
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver Um über das Webinterface auf dem Feldbusmodul Konfigurationseinstellungen vornehmen 7.3. Login / Logout zu können, muss zuvor ein Login erfolgen. Funktionalitäten, die ohne Login nicht genutzt werden können, sind durch ausgegraute Buttons erkennbar. Das Standardpasswort lautet: BNI PNT-XXX-XXX-XXXX „BNIPNT“... -
Seite 32: Dialog "Home
Status des Moduls dargestellt. Nach Auswahl von „LED Legend“ erscheint ein Hilfe-Dialog, der die Bedeutung der LEDs erläutert. Ist ein IO-Link-Gerät an einem der konfigurierten IO-Link-Ports angeschlossen, werden neben den Moduldaten auch einige Gerätedaten als Link angezeigt. Nach Anwählen einer dieser Links wird der entsprechende Gerätedialog aufgerufen. www.balluff.com... - Seite 33 Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver PNT: EIP: www.balluff.com...
-
Seite 34: Dialog "Ports
IO-Link Konventionen). Unter dem Punkt „Events“ können Sie sehen, ob ein Diagnoseereignis vom IO-Link-Gerät vorliegt. Unter dem Punkt „Parameter Server Content“ können Sie den Inhalt des Parameter-Servers einsehen, wenn Parameterdaten auf dem Parameter-Server gespeichert sind. Dialog „Ports“ mit direktem Parameterzugriff www.balluff.com... -
Seite 35: Passende Iodd Hochgeladen
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver Ist passend zu dem IO-Link-Gerät, das am aktuell selektierten Port angeschlossen ist, eine Passende IODD IODD hochgeladen worden (siehe “Dialog „IODD“, wird nicht der normale Dialog für hochgeladen „Process Data“ und „Parameters“ angezeigt, sondern ein erweiterter Dialog. - Seite 36 Hat die IODD des IO-Link-Geräts am aktuell ausgewählten Port auch Parameter, werden diese als Tabelle angezeigt (siehe folgender Screenshot). In diesem Beispiel werden die Parameter der Balluff Smart Light angezeigt. Die Smart Light ist eine Meldeleuchte, die in drei Modi betrieben werden kann. Diese Modi können über einen IO-Link Parameter eingestellt werden.
-
Seite 37: Dialog „Iodd
Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver Über diesen Dialog können IODDs (Gerätebeschreibungsdateien für IO-Link-Geräte) und die 7.6. Dialog „IODD“ zugehörigen Gerätebilder auf das Feldbusmodul hochgeladen werden, damit im Dialog „Ports“ eine detailliertere Darstellung der angeschlossenen IO-Link-Geräte möglich ist. Bei angeschlossenen IO-Link-Geräten und aktivierten IO-Link-Ports zeigt der Dialog eine Tabelle mit Informationen über die IO-Link-Geräte an. -
Seite 38: Dialog „Config
Die Konfigurationsseite ermöglicht nach dem Einloggen die Konfiguration des Moduls. Sie 7.7. Dialog „Config“ können sowohl die Modul-Informationstexte als auch die Portkonfiguration ändern. Die Aktion „Set Ports“ wird nicht dauerhaft im Gerät gespeichert und geht mit dem nächsten Reboot oder Reset verloren. PNT / ECT: www.balluff.com... - Seite 39 Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver EIP: Der Parametersatz „Module Configuration“ auf der linken Seite wird durch Drücken des Buttons „Save Configuration“ angewendet und dauerhaft im Gerät hinterlegt. Der Button „Reboot“ startet das Gerät neu, als wenn die Versorgungsspannung des Moduls ab- und wieder angeschaltet worden wäre.
-
Seite 40: Dialog "Log
Wenn Sie eine detaillierte Frage zu einem konkreten Fall haben, senden Sie uns einen Screenshot dieser Website oder drucken Sie die Website als PDF. Das Logging stellt aufgetretene Ereignisse in ihrer zeitlichen Abhängigkeit dar. Damit ist es ein Werkzeug zur detaillierten Störungssuche in Anlagen. www.balluff.com... - Seite 41 Balluff Netzwerkschnittstelle EtherCAT™, BNI ECT-5x7-005-Z040 Webserver Die Klassifizierung der Ereignisse erfolgt über die Spalte „Severity“: Interner Fehler (Emergency, Alert, Critical) → Das Feldbusmodul hat einen Defekt an sich selbst (Hardware oder Software) festgestellt, was im Normalbetrieb nicht vorkommen darf. Falls dieser Fall doch eintritt, muss das Modul gewartet oder ausgetauscht werden.
-
Seite 42: Anhang
527 = 4 IO-Link Ports Class B Varianten 005 = 2-Port-Switch Mechanische Version Z040 = IO-Link Minimaster Gehäuse aus Zinkdruckguss Datenübermittlung: 2 x M12x1 Innengewinde Stromanschluss: 7/8“ Außengewinde Sensoranschlüsse: 4 x M12x1 Innengewinde 8.3. Bestell- Produkt-Bestellcode Bestellcode information BNI ECT-507-005-Z040 BNI009U BNI ECT-527-005-Z040 BNI00AC www.balluff.com... -
Seite 43: Notizen
Notizen www.balluff.com... - Seite 44 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Deutschland Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
- Seite 45 BNI ECT-507-005-Z040 BNI ECT-527-005-Z040 IP67 Module 4 IO-Link Class A and 8 in- and outputs 4 IO-Link Class B and 4 inputs User's Guide...
- Seite 46 Manually attach device Required setting on the device Station alias Configuring IO-Link module 5.4. Bit mapping and function Inputs pin 4 Inputs pin 2 Outputs pin 4 Outputs pin 2 IO–Link modules SIO module Short-circuit Pin 4 / Pin 2 www.balluff.com...
- Seite 47 Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Restart Pin 4 / Pin 2 (Class A only) IO-Link state Sensor short circuit 5.5. Startup Configuration of the modules Validation Parameter server Upload flag on the IO-Link device Safe state 5.6. IO-Link parameterization...
-
Seite 48: General
Cross-references 1.3. Symbols Note This symbol indicates general notes. Attention! This symbol indicates a security notice which must be observed. 1.4. Abbreviations Balluff Network Interface Standard input port EtherCAT™ Electromagnetic Compatibility Function earth Standard output port Ethernet over EtherCAT™ CAN application protocol over EtherCAT™... -
Seite 49: Safety
Before working on the device, switch off its power supply. Note In the interest of continuous improvement of the product, Balluff GmbH reserves the right to change the technical data of the product and the content of these instructions at any time without notice. www.balluff.com... -
Seite 50: First Steps
First Steps 3.1. Module Overview Figure – Overview BNI ECT-5xx-005-Z040 Mounting hole Port 1 EtherCAT™-Port 1 IN Port 0 Labels Power IN Status LED: communication / module EtherCAT™-Port 2 OUT Pin/port LED: signal status Ground connection Port 3 Port 2 www.balluff.com... -
Seite 51: Mechanical Connection
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 First Steps The module is secured by means of two M6 screws and two washers. 3.2. Mechanical Insulation support is available separately. Connection 3.3. Electrical Connection Power supply Function Description GND module / sensor and actuator supply... -
Seite 52: Grounding
The digital inputs conform to the input characteristics in EN61131-2, Type 3. Note The IO-Link output is powered from the sensor supply. Note Unused I/O ports must be provided with cover caps to comply with degree of protection IP67. www.balluff.com... -
Seite 53: Technical Data
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Technical Data 4.1. Dimensions 4.2. Mechanical Data Housing material Zinc die casting, matte nickel-plated Enclosure rating per IEC 60529 IP 67 (only in plugged-in and screwed-down state) Dimensions (W x L x H in mm) 37 x 224 x 32.6... -
Seite 54: Function Indicators
No IO-Link – connection Green, rapid flashing IO-Link pre-operate during data storage Validation failed / incorrect configuration of the IO-Link data length Red, rapid flashing Data storage failed / incorrect device for data storage IO-Link short circuit pin 4 to pin 3 www.balluff.com... -
Seite 55: Integration
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration The communication between the BNI ECT-5x7-005-Z040 and the controlling system is done 5.1. EtherCAT™ via EtherCAT™. The system consists of the following components: • Bus master • Bus module/slaves (in this case the bus module BNI ECT-5x7-005-Z040) -
Seite 56: Integration Into Project Planning Software
Integration For example, the connection of the BNI ECT-507-005-Z040 to a Beckhoff TwinCAT 5.3. Integration into controller is shown with the TwinCAT System Manager. The exact procedure depends on Project Planning the project planning software used. Software Installing ESI files The device description has the following name: Balluff BNI ECT-5x7-005-Z040_xxxxxx.xml... -
Seite 57: Manually Attach Device
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration • Manually attach Before connecting devices to the EtherCAT™ network the EtherCAT™ system device must be in a safe, power-off state. • Turn on power and start the TwinCAT System Manager in Config mode. -
Seite 58: Required Setting On The Device
TwinCAT and already has the default configuration. on the device BNI ECT-5x7-005-Z040 supports EoE (Ethernet over EtherCAT™). To configure TwinCAT accordingly, select "Advanced Settings" on the EtherCAT™ tab. A valid DNS name must be entered first and then a valid IP address. www.balluff.com... -
Seite 59: Station Alias
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration The station alias can be entered under the following menu: Station alias EtherCAT™ tab, select "Advanced settings". Open ESC Access, open E²PROM and click on Configured Station. The new value is valid only after a reset. -
Seite 60: Configuring Io-Link Module
Output Pin 2 (Class A only) Restart Pin 2 (Class A only) Restart Pin 4 (Class A only) The slots for future expansions are not used. A number of process data (buffer size) can be assigned to the other slots. www.balluff.com... -
Seite 61: Bit Mapping And Function
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration 5.4. Bit mapping and Bit mapping and function of the configurable modules function Signal from configured inputs or outputs are depicted in the modules Inputs pin 4 STD_IN_1bit (input pin 4), input pin 2 as well as Inputs pin 2 STD_OUT_1bit (output pin 4) and output pin 2. -
Seite 62: Io-Link State
0x9_ = invalid PD out length 0xA_ = no device detected Sensor short circuit Feedback as to the port at which a sensor supply short circuit is pending. Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 www.balluff.com... -
Seite 63: Startup
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration 5.5. Startup In the startup, the IO-Link ports and outputs can be pre-configured. The entries are transferred when the configuration is overwritten Configuration of the modules www.balluff.com... -
Seite 64: Validation
When the connected IO-Link device is started, a validation takes place. Thus, only an IO-Link device of the same type can be used for the data management. To use an IO-Link device of a different type, the contents of the parameter server must be deleted. www.balluff.com... -
Seite 65: Upload Flag On The Io-Link Device
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration To enable the upload flag of an IO-Link device, Upload flag on the value 0x05 must be entered in the index 0x02, subindex 0. the IO-Link (Parameterization, see IO-Link Service Data on the next page) -
Seite 66: Io-Link Parameterization
• 0x04: Error • 0xFF: Failure A short example shows how Index 0x40 for a SmartLight (Mode) is changed. Example - CoE setting Select mode CoE - Open Online Set CoE Under Advanced ….set to Online Enable Auto Update www.balluff.com... -
Seite 67: Example - Read
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Integration In Port select 4030:0 (here Channel 4) Example - Read First read the index, i.e. double-click 4030:03 and specify the respective index - 0x0040 (64) Now in Control write command 0x03 Then the contents of the index is read and displayed in Data. - Seite 68 0: no control action 3: read 2: write 0x02 Status UINT8 0: no activity 1: busy 2: success 4: error 0xFF: failure 0x03 Index UINT16 0x04 Subindex UINT8 0x05 Length UINT8 0x06 Data UINT232 n = 0..3 0x07 Error Code UINT16 www.balluff.com...
- Seite 69 Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Object list 6.8. IO-Link Index Sub- Name DataType Access Description/ Configuration index Value Data Ch. x 0x80n0 0x04 Device ID UINT32 (0x8000 – 0x05 Vendor ID UINT32 0x8FFF) 0x06 Product ID UINT32 0x08 Serial Number...
-
Seite 70: Configuration Without Esi
IOL_I_4byte 0x83 0x00 IOL_I_6byte 0x85 0x00 IOL_I_8byte 0x87 0x00 IOL_I_10byte 0x89 0x00 IOL_I_16byte 0x8F 0x00 IOL_I_24byte 0x97 0x00 IOL_I_32byte 0x9F 0x00 IOL_I_1byte/O_1bytes 0x08 0x08 IOL_I_2byte/O_2bytes 0x16 0x16 IOL_I_2byte/O_4bytes 0x16 0x83 IOL_I_4byte/O_4bytes 0x83 0x83 IOL_I_4byte/O_2bytes 0x83 0x16 IOL_I_2byte/O_8bytes 0x16 0x87 www.balluff.com... -
Seite 71: Web Server
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server The BNI fieldbus module contains an integrated web server for retrieving detailed device 7.1. General information and for configuring the device. Information To use the web interface you must first ensure that the module has been correctly integrated into your network. -
Seite 72: Navigation / Info
7.2. Navigation / Info between the various dialogs of the web interface. To do this click on the corresponding icon. When the "Info" tab is selected the following overview appears: The "BALLUFF" logo at upper right links to the international Balluff homepage. www.balluff.com... -
Seite 73: Login/Logout
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server To make configuration settings on the fieldbus module using the web interface, you must 7.3. Login/Logout first log in. Functionalities which cannot be used without logging in are indicated by the grayed out buttons. -
Seite 74: Home" Dialog
If an IO-Link device is connected to one of the configured IO-Link terminals, some of the device data will be displayed in addition to the module data in the form of a link. After selecting one of these links the corresponding device dialog is opened. www.balluff.com... - Seite 75 Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server PNT: EIP: www.balluff.com...
-
Seite 76: Ports" Dialog
Under "Events" you can see whether a diagnostic event from the IO-Link device exists. Under "Parameter Server Content" you can view the content of the parameter server if parameter data is stored on the parameter server. "Ports" dialog with direct parameter access www.balluff.com... -
Seite 77: Appropriate Iodd Uploaded
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server If an IODD appropriate to the IO-Link device connected to the currently selected port has Appropriate been uploaded (see "Dialog "IODD"), the normal dialog for "Process Data" and "Parameters" IODD uploaded is not displayed, but rather an expanded dialog. - Seite 78 If the IODD of the IO-Link device on the currently selected port has parameters, these are shown in table format (see following screenshot). In this example the parameters for the Balluff Smart Light are shown. The Smart Light is a signal light which can be used in three different modes. These modes can be set using an IO-Link parameter.
-
Seite 79: Iodd" Dialog
Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server Using this dialog you can transfer IODDs (device description files for IO-Link devices) and 7.6. "IODD" dialog the associated device images to the fieldbus module, so that a detailed representation of the connected IO-Link devices in the "Ports"... -
Seite 80: Config" Dialog
The configuration page enables configuration of the module. You can change both the 7.7. "Config" dialog module information texts and the port configuration. The "Set Ports" action is not permanently stored in the device and is lost after the next reboot or reset. PNT / ECT: www.balluff.com... - Seite 81 Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server EIP: The parameter set “Module Configuration” on the left side is used by clicking "Save Configuration" and permanently stored in the device. The "Reboot" button reboots the device as if the power to the module had been turned off and on again.
-
Seite 82: Log" Dialog
If you have a detailed question about a specific situation, send us a screenshot of this Web site or print the site as a PDF. Logging shows events which have occurred in chronological order. This provides a tool for detailed troubleshooting in equipment. www.balluff.com... - Seite 83 Balluff Network Interface EtherCAT™, BNI ECT-5x7-005-Z040 Web Server Events are classified using the "Severity“ column: Internal Error (Emergency, Alert, Critical) → The fieldbus module has detected a fault in itself (hardware or software) which should not occur during normal operation. If this happens, the module must be serviced or replaced.
-
Seite 84: Appendix
• Ground strap • M4x6 screw • 20 informational signs BNI ECT-5x7-005-Z040 8.2. Order number Balluff Network Interface EtherCAT™ Functions 507 = 4 IO-Link Ports Class A 527 = 4 IO-Link Ports Class B Variants 005 = 2-Port-Switch Mechanical version... - Seite 85 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Germany Phone +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
- Seite 87 BNI ECT-507-005-Z040 BNI ECT-527-005-Z040 IP67 模块 4 个 A 类 IO-Link 和 8 个输入和输出端 4 个 B 类 IO-Link 和 4 个输入端 用户指南...
- Seite 88 设备数据 输入/输出缓冲区 5.2. 项目计划 5.3. 集成到项目规划软件中 安装 ESI 文件 自动扫描 手动连接设备 设备上所需的设置 站点别名 配置 IO-Link 模块 5.4. 位映射和功能 输入针脚 4 输入针脚 2 输出针脚 4 输出针脚 2 IO-Link 模块 SIO 模块 针脚 4/针脚 2 短路 重启针脚 4/针脚 2（仅限 A 类） www.balluff.com...
- Seite 89 6.11. IO-Link 状态数据信道 x (0xF100) 6.12. 无 ESI 的配置 主站控制 过程数据长度 举例 Web 服务器 7.1. 基本信息 7.2. 导航/信息 7.3. 登录/注销 7.4. “主页”对话框 7.5. “端口”对话框 未上传合适的 IODD 已上传合适的 IODD 7.6. “IODD”对话框 7.7. “配置”对话框 7.8. “日志”对话框 附录 8.1. 交货范围 8.2. 订单号 8.3. 订单信息 www.balluff.com...
- Seite 90 注意 该符号显示一般的注意事项。 注意! 这个图标指示严重度注意事项，必须谨遵。 1.4. 缩写 巴鲁夫网络接口 标准输入端口 EtherCAT™ 电磁兼容性 功能性接地 标准输出端口 以太网 EtherCAT™ 基于 EtherCAT™ 的 CAN 应用协议 高频 可编程逻辑控制器 IO-Link 设备描述 IODD 索引服务数据单元 ISDU 域名系统 EtherCAT™ 从站信息（XML 格式的设备描述） 1.5. 视图偏差 本手册中的产品图片和插图可能与实际产品不同。它们仅起到说明的作用。 是德国 Beckhoff Automation 公司的注册商标和专利技术。 ® EtherCAT www.balluff.com...
- Seite 91 进行调试之前，应仔细阅读本用户指南。 项 不得在人员安全取决于设备功能的场合中使用本系统。 既定用途 因以下原因造成的损坏，保修以及对制造商提出的责任索赔无效： • 未授权篡改 • 使用不当 • 使用、安装或搬运时，未遵守本用户指南的相关说明。 产品所有者/操作人员的义务！ 本设备属于 EMC A 类设备，可能产生射频噪声。所有者/操作人员在使用时必须采取适当的 预防措施。设备只能与经批准的电源一起使用。而且只能连接经认可的电缆。 故障 如果出现无法修复的缺陷和设备故障，必须停止使用设备，对其加以保护，以防擅自使用。 只有在完整安装了外壳的情况下，才能够保证获准的用途。 2.4. 对腐蚀性物质的耐 注意! 受性 BNI 模块具有良好的耐化学腐蚀性和耐油性。如要用在腐蚀性介质（比如，高浓度 （即，含水量非常低）的化学品、油、润滑剂和冷却液）中，必须先检查材料在具 体应用中的耐受能力。如因这样的腐蚀性介质导致 BNI 模块故障或损坏，则不得提 出缺陷索赔。 危险电压 注意! 对设备作业之前，应切断电源。 注意 为了产品的持续改进， Balluff GmbH 有权随时更改产品技术数据以及本手册的内容，恕不另行通知。 www.balluff.com...
- Seite 92 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 产品简介 3.1. 模块概览 图 - BNI ECT-5xx-005-Z040 概览 安装孔 端口 1 EtherCAT™-端口 1 输入 端口 0 标签 电源输入 状态 LED：通信/模块 EtherCAT™-端口 2 输出 针脚/端口 LED：信号状态 接地 端口 3 端口 2 www.balluff.com...
- Seite 93 针脚 功能 说明 接地模块/传感器和执行器电源 输入 功能 接地 模块/传感器电源 +24 V 执行器电源 +24 V 独立工作电压 (-) 7/8" 插头 GND 模块/传感器电源 功能 接地 模块/传感器电源 +24 V 独立工作电压 (+) 注意 如果可能，请使用单独的电源为传感器/总线和执行器供电。即使模块通过电路构 成环路，模块总电流也不得超过 9 A。 注意! 不得将电源分离 非隔离型传感器和执行器供电电路可能导致切换执行器时传感器电源出现非预期压 降。 ► 因此，务必为传感器和执行器使用受到隔离保护的电源。 另外，应确保设备电源具有足够的容量，能够满足启动电流和峰值电流的需求。对 熔断概念进行相应设计。 www.balluff.com...
- Seite 94 传输数据 - 接收数据 - IO-Link 端口 M12，A 编码，母头 功能 针脚 A 类 B 类 +24V 1.6A +24V 1.6A 输入/输出 2A IO-Link 输入/输出 2A 输入/IO-Link n. c. 注意 数字量输入符合 EN61131-2 3 类的输入特性。 注意 IO-Link 输出端由传感器电源供电。 注意 未使用的 I/O 端口必须安装保护盖以达到 IP67 防护等级。 www.balluff.com...
- Seite 95 18...30.2 V DC，符合 EN 61131-2 纹波 < 1% 24 V 下的输入电流 130 mA 以太网端口 4.5. Ethernet 2 x 100Base-Tx 以太网端口接口 M12 端口，D 编码 符合 IEEE 802.3 的电缆型号 屏蔽双绞线，至少为 STP 5 类/STP 5e 类 数据传输速率 100 Mbps 最大电缆长度 100 m 流量控制 全双工 www.balluff.com...
- Seite 96 针脚 1 和针脚 3 之间的传感器电源短路 红色 针脚 2/4 到针脚 3 的输出端短路 IO-Link 端口 状态 功能 绿色 IO-Link - 连接启用 绿灯闪烁 无 IO-Link - 连接 绿灯快闪 数据存储期间的 IO-Link 预操作 验证失败/IO-Link 数据长度配置不正确 红色，快速闪烁 数据存储失败/数据存储设备不正确 红色 IO-Link 针脚 4 到针脚 3 短路 www.balluff.com...
- Seite 97 5.1. EtherCAT™ 该系统包括下列组件： • 总线主站 • 总线模块/从站（在本例中为总线模块 BNI ECT-5x7-005-Z040） 设备数据 为了根据型号完成总线主站的参数设置，总线模块 BNI ECT-5x7-005-Z040 可以三个 ESI 文 件的形式获得设备数据。 输入/输出缓冲区 与主机系统的数据交换发生在输入和输出缓冲区中。这些缓冲区的大小必须通过主控制器进 行配置。 5.2. 项目计划 在项目计划中，总线模块 BNI ECT-5x7-005-Z040 代表一个模块化设备。项目规划所需的设备 数据存储在 ESI 文件中。IO-Link 端口输入/输出数据模块与可能存在的附加模块按插槽显示在 项目管理软件中。 ESI 文件使可能存在的数据模块（输入/输出端、各种数据宽度的 IO-Link 端口和其他附加模 块）可用。 对于 BNI ECT-5x7-005-Z040 的配置，将相应的数据模块分配给特定的插槽。 www.balluff.com...
- Seite 98 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 例如，TwinCAT 系统管理器显示了 BNI ECT-507-005-Z040 与 Beckhoff TwinCAT 控制器的 5.3. 集成到项目规划软 连接。具体的过程取决于所使用的项目规划软件。 件中 安装 ESI 文件 设备描述采用以下名称：Balluff BNI ECT-5x7-005-Z040_xxxxxx.xml 将文件复制到相应的 TwinCAT 目录。 如果安装 TwinCAT 3 时使用默认设置，则为 C:\TwinCAT\3.1\Config\Io\EtherCAT。 安装的设备将在下一次启动 TwinCAT 系统管理器时可用。 • 自动扫描 在将设备连接到 EtherCAT™ 网络之前，EtherCAT™ 系统必须处于安全断电状态。 •...
- Seite 99 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 • 在将设备连接到 EtherCAT™ 网络之前，EtherCAT™ 系统必须处于安全断电状态。 手动连接设备 • 打开电源并在配置模式下启动 TwinCAT 系统管理器。 • 连接接线盒 选择合适的接线盒 www.balluff.com...
- Seite 100 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 自动扫描或手动添加后，设备出现在 TwinCAT 的树形结构中，并且已经具有默认配置。 设备上所需的设置 BNI ECT-5x7-005-Z040 支持 EoE（以太网 EtherCAT™）。要相应地配置 TwinCAT，请在 “EtherCAT™”选项卡上选择“高级设置”。 必须先输入有效的 DNS 名称，然后输入有效的 IP 地址。 www.balluff.com...
- Seite 101 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 可以在以下菜单下输入站点别名： 站点别名 “EtherCAT™”选项卡，选择“高级设置”。 打开“ESC 访问”，打开“E²PROM”并单击已配置的站点。 新值仅在重置后有效。 www.balluff.com...
- Seite 102 BNI ECT-5x7-005-Z040 是一个模块化设备。它具有以下插槽结构： 配置 IO-Link 模块 插槽 含义 编号 IO-Link 端口 未使用的插槽，为将来的扩展保留 9-16 输入针脚 2（仅限 A 类） 针脚 2 短路 针脚 4 短路 传感器短路 模块状态 未使用的插槽，为将来的扩展保留 22-32 输出针脚 2（仅限 A 类） 重启针脚 2（仅限 A 类） 重启针脚 4（仅限 A 类） 未使用未来扩展插槽。许多过程数据（缓冲区大小）可以分配给其他插槽。 www.balluff.com...
- Seite 103 位 位 位 位 位 位 位 位 如果配置了此功能，执行器短路后不会自动重启，但必须通过插入相应位以激活端口。 重启针脚 4/针脚 2 （仅限 A 类） 第 7 第 6 第 5 第 4 第 3 第 2 第 1 第 0 位 位 位 位 位 位 位 位 www.balluff.com...
-
Seite 104: Io-Link 状态
0x8_ = 无效的 PD 长度 0x9_ = 无效的 PD 输出长度 0xA_ = 未检测到设备 传感器短路 传感器电源短路待处理端口的反馈。 第 7 第 6 第 5 第 4 第 3 第 2 第 1 第 0 位 位 位 位 位 位 位 位 www.balluff.com... -
Seite 105: 模块的配置
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 5.5. 启动 在启动时，可以预先配置 IO-Link 端口和输出端。 覆盖配置时传输条目 模块的配置 www.balluff.com... -
Seite 106: 参数服务器
禁用下载： 如果下载被阻止，则进行参数数据的上传（如果已启用），与 IO-Link 设备的上传标志位无 关。 禁用上传和下载： 如果禁用上传和下载，则不会发生参数数据交换。 然后，IO-Link 设备仍与 IO-Link 端口通信。 可以设置如下值： 0x8X 启用 0x0X 禁用 0x40 删除 0xX1 启用上传 0xX2 禁用下载 注意 上传参数数据后，也会保存连接的 IO-Link 设备的供应商 ID 和设备 ID，直到数据记 录被删除。 当连接的 IO-Link 设备启动后，会进行验证。因此，只能使用同型号的 IO-Link 设备 进行数据管理。 要使用不同类型的 IO-Link 设备，必须删除参数服务器的内容。 www.balluff.com... -
Seite 107: Io-Link 设备上的上传标志位
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 要启用 IO-Link 设备的上传标志位， IO-Link 设备上的 必须在索引 0x02、子索引 0 中输入值 0x05。 上传标志位 （参数设置，参见下一页的 IO-Link 服务数据） 上传标志位用于用同一 IO-Link 设备的新参数数据覆盖参数服务器中已保存的数据 安全状态 此功能是对各自端口针脚的输出端配置的补充。 对于每个端口针脚，可以预先定义一个在总线通信丢失的情况下假定的安全状态。 可以设置如下值： 0x00: 0 0x01: 1 0x02: 最后状态 www.balluff.com... -
Seite 108: Io-Link 参数设置
5.6. IO-Link 参数设置 参数。为此，必须输入相应的索引和子索引。此外，写入时还必须输入相应的长度和数据。然 后通过控件对象启动读取或写入任务。然后在对象状态中显示结果。 控制 控件值： • 0x00：无操作 • 0x02：写入 • 0x03：读取 状态 状态值： • 0x00：无活动 • 0x01：活动/忙碌 • 0x02：访问 • 0x04：错误 • 0xFF：失败 示例 - CoE 设置 一个简短的示例显示了如何更改 SmartLight（模式）的索引 0x40。 选择模式 CoE - 开启联机 设置 CoE 在“高级”选项下...设置为“联机” 启用“自动更新” www.balluff.com... -
Seite 109: 示例 - 读取
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 集成 在“端口”中选择 4030:0（此处为信道 4） 示例 - 读取 首先读取索引，即双击 4030:03 并指定相应的索引 - 0x0040 (64) 现在在“控件”中写入命令 0x03 然后读取索引的内容并显示在“数据”中。 示例 - 写入 要写入，请更改数据，指定长度并使用命令 0x02。 在设备中写入数据并更改参数。 www.balluff.com... -
Seite 110: 对象列表 6.1. 输入过程数据 （针脚 2）信道 X（0X2000-0X2Ff
信道 x (0x4000 – 控制 0x40n0 0x01 UINT8 0：无控件 0x4FFF) 操作 3：读取 2：写入 0x02 状态 UINT8 0：无活动 1：忙碌 2：成功 4：错误 0xFF：失败 索引 0x03 UINT16 子索引 0x04 UINT8 长度 0x05 UINT8 数据 0x06 UINT232 出错代码 0x07 UINT16 n = 0..3 www.balluff.com... -
Seite 111: Io-Link 配置数据信道 X (0X8000 - 0X8Fff)
UINT8 (0xA000 – 失帧 0x02 UINT8 n = 0..3 0xAFFF) 6.11. IO-Link 状态 索引 子索引 名称 数据类型 访问权限 描述/值 数据信道 x 0xF100 0x01 UINT8 0x02 UINT8 (0xF100) 0x03 UINT8 0x04 UINT8 0x05 UINT8 0x06 UINT8 0x07 UINT8 0x08 UINT8 www.balluff.com... -
Seite 112: 无 Esi 的配置
IOL_I_4byte 0x83 0x00 IOL_I_6byte 0x85 0x00 IOL_I_8byte 0x87 0x00 IOL_I_10byte 0x89 0x00 IOL_I_16byte 0x8F 0x00 IOL_I_24byte 0x97 0x00 IOL_I_32byte 0x9F 0x00 IOL_I_1byte/O_1bytes 0x08 0x08 IOL_I_2byte/O_2bytes 0x16 0x16 IOL_I_2byte/O_4bytes 0x16 0x83 IOL_I_4byte/O_4bytes 0x83 0x83 IOL_I_4byte/O_2bytes 0x83 0x16 IOL_I_2byte/O_8bytes 0x16 0x87 www.balluff.com... -
Seite 113: Web 服务器
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 BNI 现场总线模块包含一个用于获取详细的设备信息和配置设备的内置网络服务器。 7.1. 基本信息 要使用网络界面，必须首先确保模块已正确集成到网络中。此外，必须可以从运行浏览器的 PC 访问 BNI 模块的 IP 子网。有关支持的网络浏览器，请参阅相应的数据表。 要开启与网络服务器的连接，在浏览器的地址栏中输入模块的 IP 地址。然后出现包含基本设 备信息的主页。 www.balluff.com... -
Seite 114: 导航/信息
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 导航栏位于窗口的上部区域，可让您在网络界面的各种对话框之间进行切换。要执行此操作， 7.2. 导航/信息 请单击相应的图标。 选择“信息”选项卡后，将显示以下概览： 右上角的“BALLUFF”标志链接到国际巴鲁夫主页。 www.balluff.com... -
Seite 115: 登录/注销
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 要使用网络界面对现场总线模块进行配置设置，必须首先登录。灰显的按钮表示不登录就无 7.3. 登录/注销 法使用的功能。 默认密码为： “BNIPNT” BNI PNT-XXX-XXX-XXXX “BNIEIP” BNI EIP-XXX-XXX-XXXX “BNIECT” BNI ECT-XXX-XXX-XXXX 密码无法更改！ 成功登录后，对话框显示如下： 使用“注销”按钮再次注销。与网络服务器无交互 5 分钟后，用户将自动注销。 注意 出于安全原因，现场总线模块一次仅显示一个具有配置访问权限的登录。但是，可以 在现场总线模块上同时从多台 PC 读取数据（无需登录）。 www.balluff.com... -
Seite 116: 主页"对话框
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 在“主页”下，您将获得有关现场总线本身及其网络活动的基本信息。还将显示配置块是否 7.4. “主页”对话框 由控制器 (PLC) 启用。 还通过相应的 LED 显示有关当前过程数据和模块状态的信息。选择“LED 图例”后，会出现 一个解释 LED 含义的帮助对话框。 如果一个 IO-Link 设备连接到一个配置的 IO-Link 终端，则除模块数据外，还会以链接的形式 显示部分设备数据。选择其中一个链接后，将打开相应的设备对话框。 www.balluff.com... - Seite 117 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 PNT： 模块 LED 功能 端口 LED 功能 EIP： 模块 LED 功能 端口 LED 功能 www.balluff.com...
-
Seite 118: 端口"对话框
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 “端口”对话框显示所连接的 IO-Link 设备的信息和过程数据。 7.5. “端口”对话框 在右侧现场总线模块的图像中选择所需的 IO-Link 端口，以查看设备数据。 注意 仅当端口也配置为 IO-Link 端口时，才会显示 IO-Link 设备数据！ 未上传合适的 可以通过“参数”选项读取和写入 IO-Link 设备的配置参数。在相应的单独用户指南（并遵循 IO-Link 约定）中描述了 IO-Link 设备的参数索引和子索引。 IODD 在“事件”下，您可以查看 IO-Link 设备是否存在诊断事件。 如果参数数据存储在参数服务器上，则可以在“参数服务器内容”下查看参数服务器的内容。 具有直接参数访问的“端口”对话框 www.balluff.com... -
Seite 119: 已上传合适的 Iodd
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 如果已上传适用于连接到当前选定端口的 IO-Link 设备的 IODD（参见“对话框“IODD”）， 已上传合适的 则不会显示常规“过程数据”和“参数”对话框，而是显示扩展对话框。 IODD 使用来自设备 IODD 的信息，以便更好地理解数据。 因此，在以下截图中，距离传感器的输入数据不仅显示为十六进制数字，而且还在“输入” 下进行了解释和标记。 由于传感器没有参数，因此不显示任何参数。 对话框“端口”：IODD 解释和设备图像 www.balluff.com... - Seite 120 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 如果当前选定端口上 IO-Link 设备的 IODD 具有参数，则这些参数将以表格形式显示（请参见 以下截图）。在此示例中，显示了巴鲁夫 Smart Light 的参数。 Smart Light 是一种信号灯，可在三种不同模式下使用。可以使用 IO-Link 参数设置这些模式。 参数值和相关文本存储在 IODD 中。 这意味着可以读取和显示“操作模式”（“读取”和“全部读取”按钮）或写入设备（“写 入”按钮）。 如果子索引没有按钮，则不能单独处理它们，而只能一次处理整个索引。 注意 必须通过单击“写入”按钮单独写入每个更改的值！ “端口”对话框：IODD 已上传的 IO-Link 设备的参数列表 www.balluff.com...
-
Seite 121: Iodd"对话框
线模块，以便在“端口”对话框中详细显示连接的 IO-Link 设备。 连接 IO-Link 设备并激活 IO-Link 端口后，对话框会显示一个包含有关 IO-Link 设备信息的表 格。 现场总线模块文件系统仅支持“8+3”格式的设备名称，即名称长度受限。由于 IODD 文件通 常以长文件名发布，因此在上传至现场总线模块之前，必须重命名这些文件，并在 PC 上提供 短命名方案。 为此，对话框中提供了帮助设置，当前连接的 IO-Link 设备的相关所需 IODD 文件名显示在列 表底部（IODD 文件名列）。 无 IODD 的图像文件也可以上传；图像仍显示在“端口”对话框中。 使用“删除”按钮，您可以在需要时从现场总线中删除 IODD 和设备图像。 注意 在选择 IODD 之前，必须在 PC 上将其重命名为表格中“IODD 文件名”列中显示的 文件名！ www.balluff.com... -
Seite 122: 配置"对话框
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 配置页面启用模块的配置。您可以更改模块信息文本和端口配置。 7.7. “配置”对话框 “设置端口”操作不会永久存储在设备中，并且会在下次重启或重置后丢失。 PNT/ECT： www.balluff.com... - Seite 123 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 EIP： 通过单击“保存配置”使用左侧的参数设置“模块配置”，并永久存储在设备中。 就好像关闭模块的电源并再次打开一样，“重启”按钮重新启动设备。 单击“恢复出厂设置”删除设备中保存的配置和日志文件，然后执行重启，从而设备恢复为 交付时的默认出厂配置。 www.balluff.com...
-
Seite 124: 日志"对话框
巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 此对话框提供有关设备的一般服务信息以及日志功能。 7.8. “日志”对话框 上部的表（见下面的截图）包含所有服务查询的重要信息。 注意 如果您有关于特定情况的详细问题，请向我们发送此网页的截图或以 PDF 格式打印 该网页。 “日志”按时间顺序显示发生的事件。这为设备中的详细故障排除提供了工具。 www.balluff.com... - Seite 125 巴鲁夫网络接口 EtherCAT™，BNI ECT-5x7-005-Z040 Web 服务器 按“严重度”列对事件进行分类： 内部错误（紧急、警报、严重） → 现场总线模块已检测到自身存在不应在正常运行期间发生的（硬件或软件）故障。如果 发生这种情况，必须维修或更换模块。 外部错误（错误、警告） → 现场总线模块已检测到可能从外部影响模块的非允许事件。系统可能需要进行故障排 除。 事件（信息、通知） 现场总线模块检测到一个重要的正常操作事件并报告。这些可能包括（例如）通过网络界面 和其他也被记录的配置界面进行的配置操作。 单击“设置模块时间”将当前浏览器时间发送至现场总线模块，但不会永久存储该时间。重 置、重启或断电后，时间从 2000 年开始重新运行。 单击“更新日志”可刷新显示，单击“清除日志”可删除所有条目。日志条目存储在环形缓 冲区中。 www.balluff.com...
-
Seite 126: 交货范围
527 = 4 个 B 类 IO-Link 端口 型号 005 = 两端口交换机 机械版本 Z040 = 由压铸锌制成的 IO Link Minimaster 外壳 数据传输：2 x M12 x 1 内螺纹 电源接口：7/8" 外螺纹 传感器接口：4 x M12 x 1 内螺纹 8.3. 订单信息 产品订购代码 订购代码 BNI ECT-507-005-Z040 BNI009U BNI ECT-527-005-Z040 BNI00AC www.balluff.com... - Seite 127 巴鲁夫自动化（上海）有限公司 上海市浦东新区成山路 800 号 云顶国际商业广场 A 座 8 层 热线电话：400 820 0016 传真：400 920 2622 邮箱：sales.sh@balluff.com.cn www.balluff.com...
