- Seite 18 VIELEN DANK Vielen Dank für den Kauf Ihres Ashdown Engineering Verstärkers und herzlich willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige Wahl getroffen haben und wissen, dass dies Verstärker wird Ihnen Jahre von großem Ton und Service geben. Es ist eine Maschine obwohl und muss...
- Seite 19 ASHDOWN ENGINEERING - CTM-200-RACK BEDIENUNGSANLEITUNG EINLEITUNG Gebaut, um gebemannt zu werden, ist der CTM-200R Rackkopf in einem 2mm milden Stahlge- häuse mit punktgeschweißten Stützen in Essex, England, handfertig und pulverbeschichtet in schwarz, untergebracht, bevor er mit seinen wunderschön konstruierten Hochleistungs-Leiter- platten ausgestattet wird, die das Ventilkompliment von vier KT-88-Leistungsrohren sowie die Anordnung von Vorverstärkerventilen aus 2 x ECC-832 2 x ECC-82 1 x ECC-99 unterstützen.
-
Seite 20: Frontpanel-Einrichtungen

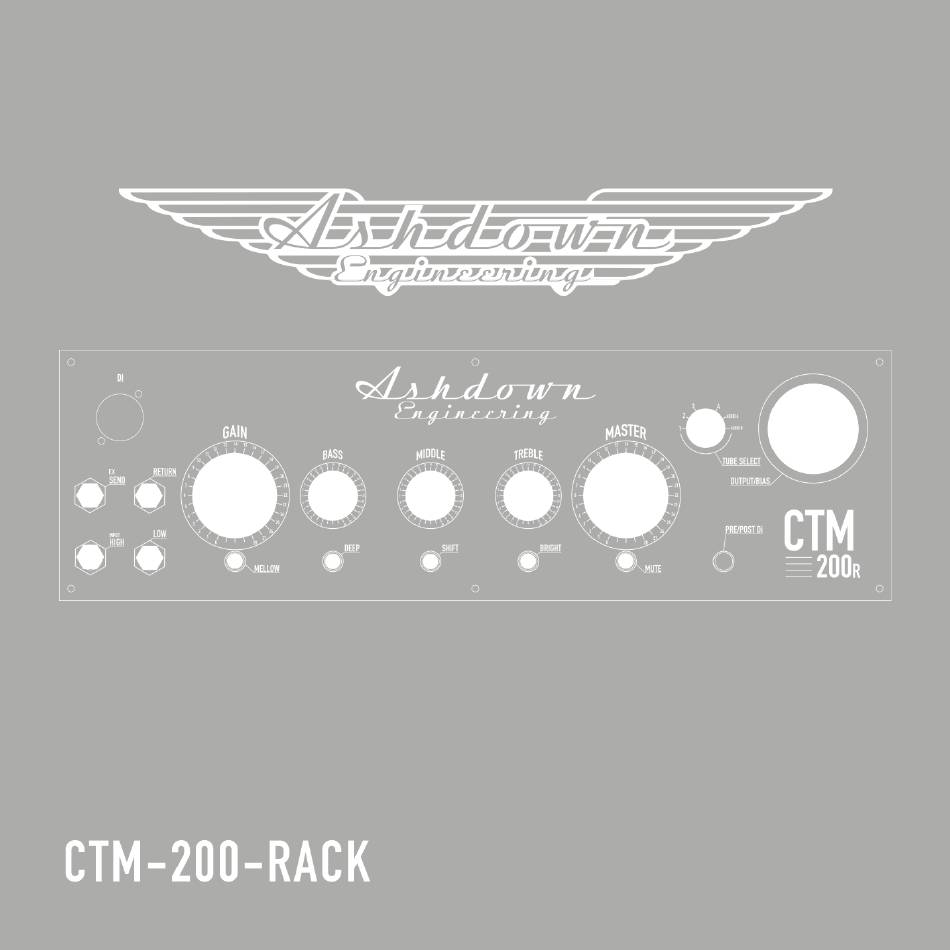

ASHDOWN ENGINEERING - CTM-200-RACK BEDIENUNGSANLEITUNG FRONTPANEL-EINRICHTUNGEN INPUTS - Es gibt zwei Instrumenteneingänge mit der Aufschrift LOW und HIGH. Der LOW-Eingang ist hochempfindlich und auch hoch impedanz. Das Einstecken eines aktiven (High Output) Basses in den LOW-Eingang überlastet den Eingang und erzeugt einen dickeren, wärmeren und verzerrteren Klang. - Seite 21 CTM-200-RACK BEDIENUNGSANLEITUNG PRE/BEREITSTELLEN - Dieser Schalter bestimmt, ob das Signal vom DI OUTPUT (siehe Rückraumeinrichtungen) vor/PRE des EQ-Abschnitts (Abwärtsposition) oder nach dem Post (Up-Position) aufgenommen wird. VU METER - Das VU-Messgerät liefert eine visuelle Anzeige des Ausgangspegels des Verstärkers. Es fungiert auch als Bias Meter, siehe die folgende Seite für weitere Details. AUSSTATTUNG DER RÜCKWAND DI AUSGABE - Diese 1/4”...
- Seite 22 ASHDOWN ENGINEERING - CTM-200-RACK BEDIENUNGSANLEITUNG HALTEN SIE IDEALE WIRD NOCH SICH RAUS! EINSTELLUNG ARBEITEN SETZEN SIE KEINE BEI REDUZIERTEN TUBE DAS HOCH MACHT DER VU METER Der an der CTM angebrachte VU-Meter ist ein Dual-Funktionsmesser, der wie folgt detailliert ist: Über den Tastenschalter mit der Aufschrift “AUDIO / BIAS”...
- Seite 23 CTM-200-RACK BEDIENUNGSANLEITUNG 2/ “BIAS” - In diesem Modus leuchtet das Messgerät ROT. Um die Verzerrung der Ausgangsrohre zu überprüfen, gehen Sie wie folgt vor: Führen Sie den Verstärker mindestens 10 Min. aus, damit sich die Ausgangsröhren vollständig erwärmen können, wenn der Verstärker stummgeschaltet ist. Standby- Einschalten.
- Seite 24 ASHDOWN ENGINEERING - CTM-200-RACK BEDIENUNGSANLEITUNG VENTIL KOMPLIMENT: MACHT: KT-88 KT-88 KT-88 KT-88 PRE: ECC-832 ECC-832 ECC-82 ECC-82...
-
Seite 25: Spezifikationen
CTM-200-RACK BEDIENUNGSANLEITUNG SPEZIFIKATIONEN: Eingänge Hoch Eingabe Impedanz - 3.9M ohms Eingangsbereich 150mv to 20v p - p Niedrig Eingabe Impedanz - 10k ohms Eingangsbereich 300mv to 40v p - p Effekte-Rückkehr Impedanz - 22k ohms Eingangspegel 0dbu Nominale Linie Eingabe Impedanz - 22k ohms Eingangsbereich 300mV Ausgänge...
