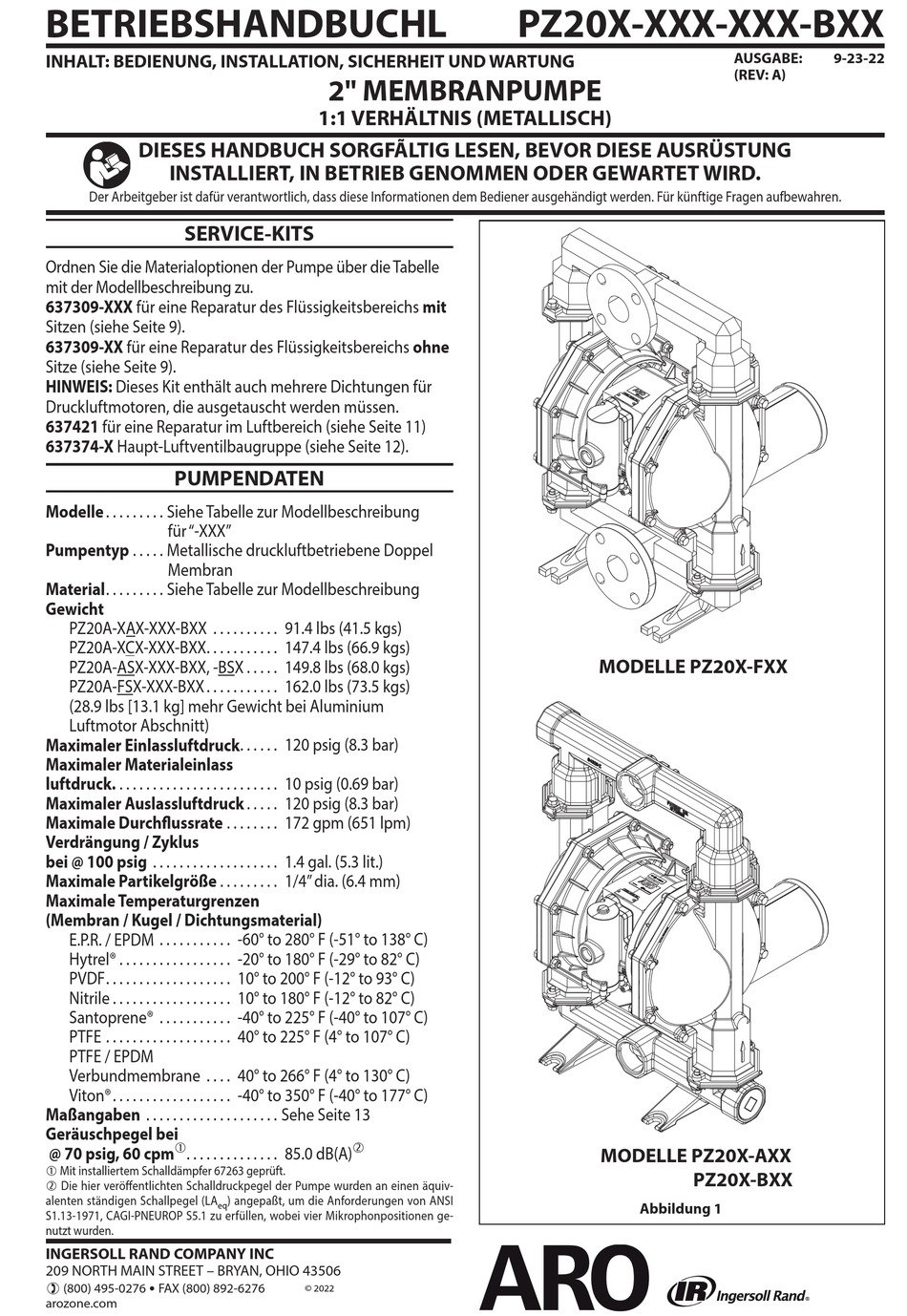

BETRIEBSHANDBUCHL
INHALT: BEDIENUNG, INSTALLATION, SICHERHEIT UND WARTUNG
DIESES HANDBUCH SORGFÃLTIG LESEN, BEVOR DIESE AUSRÜSTUNG
INSTALLIERT, IN BETRIEB GENOMMEN ODER GEWARTET WIRD.
Der Arbeitgeber ist dafür verantwortlich, dass diese Informationen dem Bediener ausgehändigt werden. Für künftige Fragen aufbewahren.
SERVICE-KITS
Ordnen Sie die Materialoptionen der Pumpe über die Tabelle
mit der Modellbeschreibung zu.
637309-XXX für eine Reparatur des Flüssigkeitsbereichs mit
Sitzen (siehe Seite 9).
637309-XX für eine Reparatur des Flüssigkeitsbereichs ohne
Sitze (siehe Seite 9).
HINWEIS: Dieses Kit enthält auch mehrere Dichtungen für
Druckluftmotoren, die ausgetauscht werden müssen.
637421 für eine Reparatur im Luftbereich (siehe Seite 11)
637374-X Haupt-Luftventilbaugruppe (siehe Seite 12).
PUMPENDATEN
Modelle . . . . . . . . . Siehe Tabelle zur Modellbeschreibung
für "-XXX"
Pumpentyp . . . . . Metallische druckluftbetriebene Doppel
Membran
Material . . . . . . . . . Siehe Tabelle zur Modellbeschreibung
Gewicht
PZ20A-XAX-XXX-BXX . . . . . . . . . . 91.4 lbs (41.5 kgs)
PZ20A-XCX-XXX-BXX . . . . . . . . . . . 147.4 lbs (66.9 kgs)
PZ20A-ASX-XXX-BXX, -BSX . . . . . 149.8 lbs (68.0 kgs)
PZ20A-FSX-XXX-BXX . . . . . . . . . . . 162.0 lbs (73.5 kgs)
(28.9 lbs [13.1 kg] mehr Gewicht bei Aluminium
Luftmotor Abschnitt)
Maximaler Einlassluftdruck . . . . . . 120 psig (8.3 bar)
Maximaler Materialeinlass
luftdruck. . . . . . . . . . . . . . . . . . . . . . . . . 10 psig (0.69 bar)
Maximaler Auslassluftdruck . . . . . 120 psig (8.3 bar)
Maximale Durchflussrate . . . . . . . . 172 gpm (651 lpm)
Verdrängung / Zyklus
bei @ 100 psig . . . . . . . . . . . . . . . . . . . 1.4 gal. (5.3 lit.)
Maximale Partikelgröße . . . . . . . . . 1/4" dia. (6.4 mm)
Maximale Temperaturgrenzen
(Membran / Kugel / Dichtungsmaterial)
E.P.R. / EPDM . . . . . . . . . . . -60° to 280° F (-51° to 138° C)
Hytrel® . . . . . . . . . . . . . . . . . -20° to 180° F (-29° to 82° C)
PVDF . . . . . . . . . . . . . . . . . . . 10° to 200° F (-12° to 93° C)
Nitrile . . . . . . . . . . . . . . . . . . 10° to 180° F (-12° to 82° C)
Santoprene® . . . . . . . . . . . -40° to 225° F (-40° to 107° C)
PTFE . . . . . . . . . . . . . . . . . . . 40° to 225° F (4° to 107° C)
PTFE / EPDM
Verbundmembrane . . . . 40° to 266° F (4° to 130° C)
Viton® . . . . . . . . . . . . . . . . . . -40° to 350° F (-40° to 177° C)
Maßangaben . . . . . . . . . . . . . . . . . . . . Sehe Seite 13
Geräuschpegel bei
@ 70 psig, 60 cpm
. . . . . . . . . . . . . . 85.0 dB(A)
Mit installiertem Schalldämpfer 67263 geprüft.
Die hier veröffentlichten Schalldruckpegel der Pumpe wurden an einen äquiv-
alenten ständigen Schallpegel (LA
S1.13-1971, CAGI-PNEUROP S5.1 zu erfüllen, wobei vier Mikrophonpositionen ge-
nutzt wurden.
INGERSOLL RAND COMPANY INC
209 NORTH MAIN STREET – BRYAN, OHIO 43506
(800) 495-0276
FAX (800) 892-6276
arozone.com
2" MEMBRANPUMPE
1:1 VERHÄLTNIS (METALLISCH)
) angepaßt, um die Anforderungen von ANSI
eq
© 2022
PZ20X-XXX-XXX-BXX
MODELLE PZ20X-FXX
MODELLE PZ20X-AXX
Abbildung 1
AUSGABE:
9-23-22
(REV: A)
PZ20X-BXX
