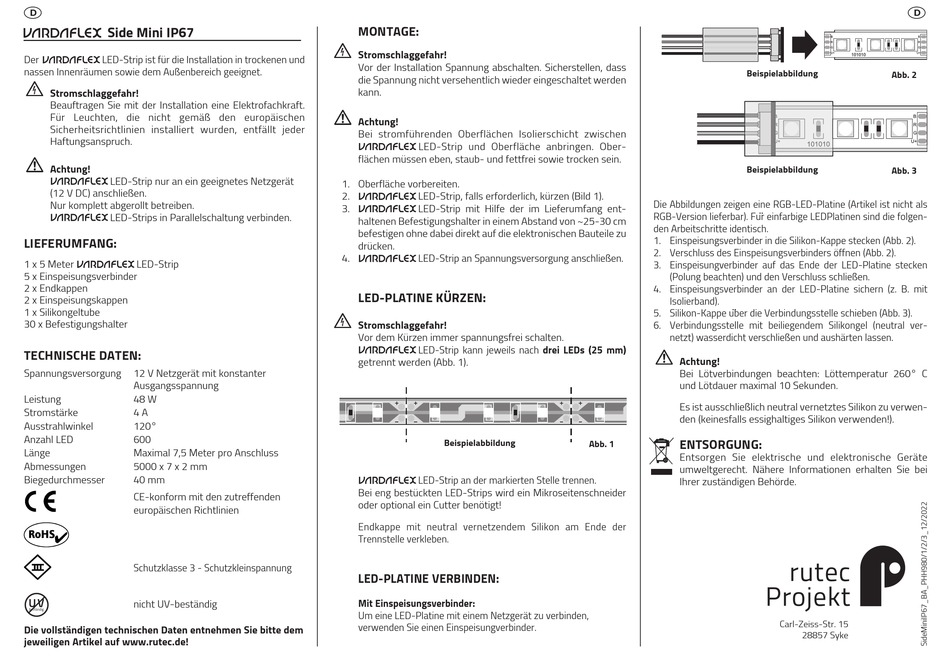

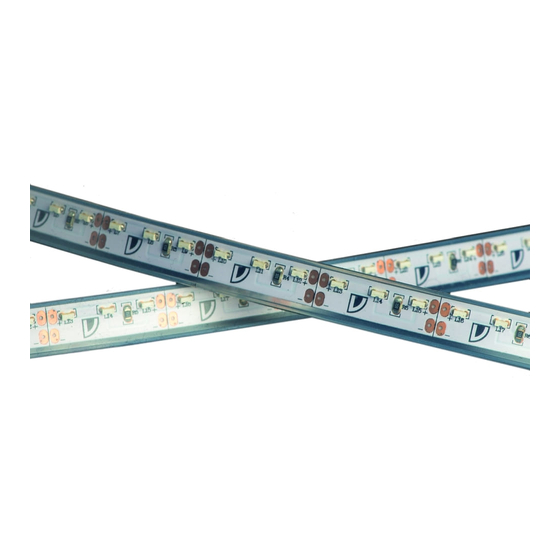

RUTEC VARDAflex Side Mini IP67 Bedienungsanleitung

D
Side Mini IP67
Der LED-Strip ist für die Installation in trockenen und
nassen Innenräumen sowie dem Außenbereich geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Achtung!
LED-Strip nur an ein geeignetes Netzgerät
(12 V DC) anschließen.
Nur komplett abgerollt betreiben.
LED-Strips in Parallelschaltung verbinden.
LIEFERUMFANG:
1 x 5 Meter LED-Strip
5 x Einspeisungsverbinder
2 x Endkappen
2 x Einspeisungskappen
1 x Silikongeltube
30 x Befestigungshalter
TECHNISCHE DATEN:
Spannungsversorgung 12 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 48 W
Stromstärke 4 A
Ausstrahlwinkel 120°
Anzahl LED 600
Länge Maximal 7,5 Meter pro Anschluss
Abmessungen 5000 x 7 x 2 mm
Biegedurchmesser 40 mm
CE-konform mit den zutreffenden
europäischen Richtlinien
Schutzklasse 3 - Schutzkleinspannung
nicht UV-beständig
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
MONTAGE:
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
Achtung!
Bei stromführenden Oberflächen Isolierschicht zwischen
LED-Strip und Oberfläche anbringen. Ober -
flächen müssen eben, staub- und fettfrei sowie trocken sein.
1. Oberfläche vorbereiten.
2. LED-Strip, falls erforderlich, kürzen (Bild 1).
3. LED-Strip mit Hilfe der im Lieferumfang ent -
haltenen Befestigungshalter in einem Abstand von ~25-30 cm
befestigen ohne dabei direkt auf die elektronischen Bauteile zu
drücken.
4. LED-Strip an Spannungsversorgung anschließen.
LED-PLATINE KÜRZEN:
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach drei LEDs (25 mm)
getrennt werden (Abb. 1).
Beispielabbildung
LED-Strip an der markierten Stelle trennen.
Bei eng bestückten LED-Strips wird ein Mikroseitenschneider
oder optional ein Cutter benötigt!
Endkappe mit neutral vernetzendem Silikon am Ende der
Trennstelle verkleben.
LED-PLATINE VERBINDEN:
Mit Einspeisungsverbinder:
Um eine LED-Platine mit einem Netzgerät zu verbinden,
verwenden Sie einen Einspeisungverbinder.
Beispielabbildung
Beispielabbildung
Die Abbildungen zeigen eine RGB-LED-Platine (Artikel ist nicht als
RGB-Version lieferbar). Fü r einfarbige LEDPlatinen sind die folgen-
den Arbeitschritte identisch.
1. Einspeisungsverbinder in die Silikon-Kappe stecken (Abb. 2).
2. Verschluss des Einspeisungsverbinders öffnen (Abb. 2).
3. Einspeisungverbinder auf das Ende der LED-Platine stecken
(Polung beachten) und den Verschluss schließen.
4. Einspeisungsverbinder an der LED-Platine sichern (z. B. mit
Isolierband).
5. Silikon-Kappe ü b er die Verbindungsstelle schieben (Abb. 3).
6. Verbindungsstelle mit beiliegendem Silikongel (neutral ver-
netzt) wasserdicht verschließen und aushärten lassen.
Achtung!
Bei Lötverbindungen beachten: Löttemperatur 260° C
und Lötdauer maximal 10 Sekunden.
Es ist ausschließlich neutral vernetztes Silikon zu verwen-
den (keinesfalls essighaltiges Silikon verwenden!).
ENTSORGUNG:
Abb. 1
Entsorgen Sie elektrische und elektronische Geräte
umweltgerecht. Nähere Informationen erhalten Sie bei
Ihrer zuständigen Behörde.
Projekt
D
Abb. 2
Abb. 3
