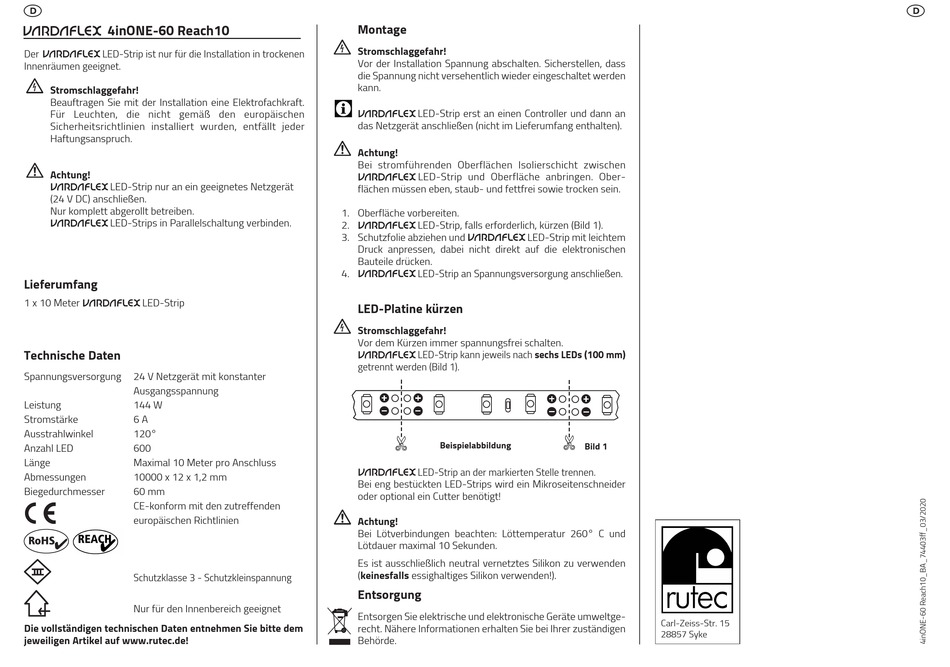

RUTEC VARDAFLEX 4inONE-60 Reach10 Bedienungsanleitung

D
4inONE-60 Reach10
Der LED-Strip ist nur für die Installation in tro ckenen
Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Achtung!
LED-Strip nur an ein geeignetes Netzgerät
(24 V DC) anschließen.
Nur komplett abgerollt betreiben.
LED-Strips in Parallelschaltung verbinden.
Lieferumfang
1 x 10 Meter LED-Strip
Technische Daten
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 144 W
Stromstärke 6 A
Ausstrahlwinkel 120°
Anzahl LED 600
Länge Maximal 10 Meter pro Anschluss
Abmessungen 10000 x 12 x 1,2 mm
Biegedurchmesser 60 mm
CE-konform mit den zutreffenden
europäischen Richtlinien
Schutzklasse 3 - Schutzkleinspannung
Nur für den Innenbereich geeignet
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
Montage
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
LED-Strip erst an einen Controller und dann an
das Netzgerät anschließen (nicht im Lieferumfang enthalten).
Achtung!
Bei stromführenden Oberflächen Isolierschicht zwischen
LED-Strip und Oberfläche anbringen. Ober -
flächen müssen eben, staub- und fettfrei sowie trocken sein.
1. Oberfläche vorbereiten.
2. LED-Strip, falls erforderlich, kürzen (Bild 1).
3. Schutzfolie abziehen und
Druck anpressen, dabei nicht direkt auf die elektronischen
Bauteile drücken.
4. LED-Strip an Spannungsversorgung anschließen.
LED-Platine kürzen
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach sechs LEDs (100 mm)
getrennt werden (Bild 1).
Beispielabbildung
LED-Strip an der markierten Stelle trennen.
Bei eng bestückten LED-Strips wird ein Mikroseitenschneider
oder optional ein Cutter benötigt!
Achtung!
Bei Lötverbindungen beachten: Löttemperatur 260° C und
Lötdauer maximal 10 Sekunden.
Es ist ausschließlich neutral vernetztes Silikon zu verwenden
(keinesfalls essighaltiges Silikon verwenden!).
Entsorgung
Entsorgen Sie elektrische und elektronische Geräte umweltge-
recht. Nähere Informationen erhalten Sie bei Ihrer zuständigen
Behörde.
LED-Strip mit leichtem
Bild 1
