RUTEC VARDAFLEX Bedienungsanleitung

Bedienungsanleitung

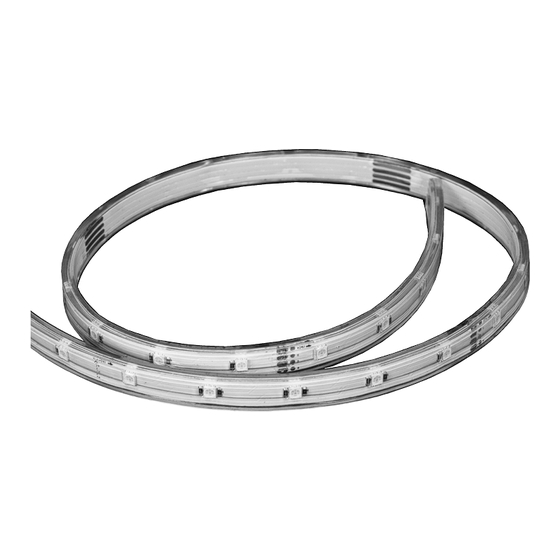

Outdoor RGB Double)
TECHNISCHE DATEN
Spannungsversorgung
Artikel-Nr.:
86706
Leistung
86716
86726
86736
86746
Stromstärke
Anzahl LED
LED Abstand
Länge der einzelnen Abschnitte
Lichtfarbe
Länge
Abmessungen
minimaler Biegeradius
* siehe Inbetriebnahme
IP 7
WICHTIGE INSTALLATIONSHINWEISE
1. Beauftragen Sie mit der Installation eine Elektrofachkraft.
24 V DC Netzgerät
2. Vor der Installation Spannung abschalten. Sicherstellen, dass die Span-
mit konstanter Ausgangsspannung.
nung nicht versehentlich wieder eingeschaltet werden kann.
RGB: 60W / 10m
3. VARDAFLEX Outdoor RGB (Double) ist zur Montage auf normal entflamm-
120W / 20m
baren Oberflächen geeignet, z.B. auf Holz und Werkstoffen auf Holzbasis
180W / 30m
mit mehr als 2 mm Dicke.
RGB Double: 120W / 10m
4. Prüfen Sie die Korrektheit der Anschlüsse und prüfen Sie auf Kurzschlüsse
240W / 20m
bevor Sie den Strom einschalten.
RGB: 2,5A / 10m
5. Betreiben Sie niemals LED Strips im aufgerollten Zustand.
5A / 20m
6. Das Schneiden der Strips muss genau an den vorgegebenen Trennungs-
7,5A / 30m
linien erfolgen.
RGB Double: 5A / 10m
7. Bitte stellen Sie sicher, dass ein angemessener Kabelquerschnitt für die
10A / 20m
Verbindung zwischen dem LED-Strip und Controller verwendet wird.
RGB: 300 / 10m 8. Überschreiten Sie nicht eine Umgebungstemperatur von +45°C.
600 / 20m
9. Führen Sie bitte keine Reparaturen selbst durch. Dies führt zum Erlöschen
900 / 30m
der Herstellergarantie.
RGB Double: 600 / 10m
10.Es ist ausschließlich neutral vernetztes Silikon zu verwenden. (Keinesfalls
1200 / 20m
essighaltiges Silikon verwenden )
RGB: 33,3mm
RGB Double: 16,7mm
RGB: 200mm , 6 LEDs
Lieferbares Zubehör
RGB Double: 100mm, 6 LEDs
VARDAFLEX Outdoor RGB (Double) 24V
RGB
Artikel-Nummer Artikelbeschreibung
RGB:
Maximal 10/20-30* Meter 86790 Einspeisungsverbinder FC01 IP65
pro Anschluss.
86791 Einspeisungsverbinder FC02 IP65
RGB Double:
86792 Endkappe IP65
Maximal 10/20* Meter pro Anschluss.
86796 Einspeisungsverbinder FC01 IP67
10000 x 15,5 x 6 mm
86797 Einspeisungsverbinder FC02 IP67
20000 x 15,5 x 6mm
30000 x 15,5 x 6mm
86798 Endkappe IP67
30 mm
86793 Befestigungsclip
68322 Aluprofil 2 m
68328 PVC-Profil weiß 2 m
ACHTUNG
VARDAFLEX Outdoor RGB (Double) darf nicht hängend montiert werden
minimaler Biegeradius
Ø 30mm
Lichtaustrittsfläche
Φ 30mm
Φ 30mm
①
Montage von Einspeisern:
ACHTUNG
Lichtaustrittsfläche

Lichtaustrittsfläche
Lichtaustrittsfläche


Lichtaustrittsfläche
Lichtaustrittsfläche
Anschlusskontakte
Inbetriebnahme
Einseitige Versorgung (max. 10m)
②
Lichtaustrittsfläche
Einspeiser
Beidseitige Versorgung von 10 - max. 30m
Einspeiser FC01

Anschlusskontakte
Einspeiser FC02
