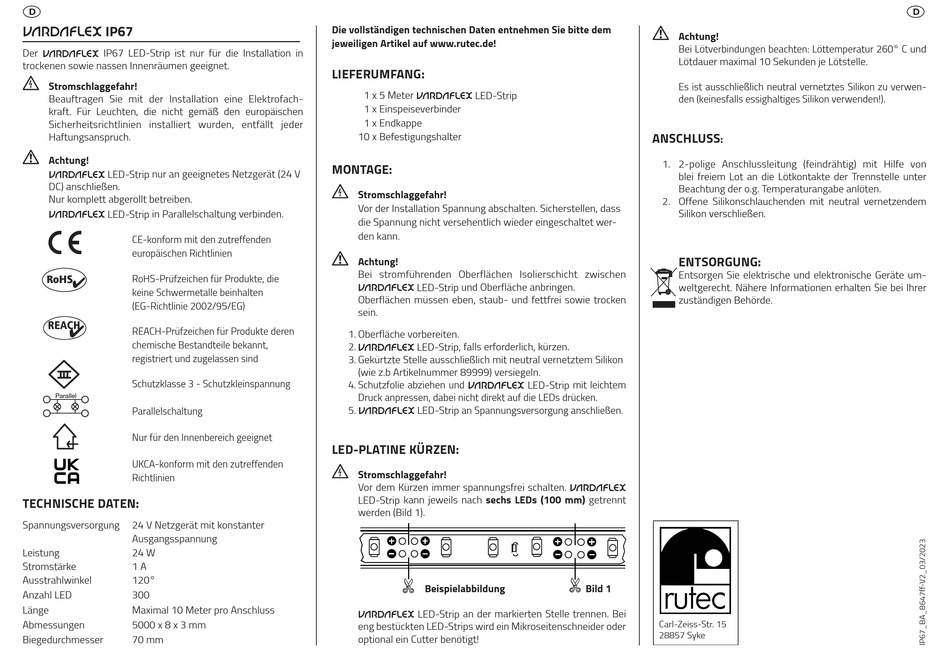

RUTEC VARDAFLEX IP67 Kurzanleitung

D
IP67
Der IP67 LED-Strip ist nur für die Instal la tion in
trockenen sowie nassen Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach-
kraft. Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Achtung!
LED-Strip nur an geeignetes Netzgerät (24 V
DC) anschließen.
Nur komplett abgerollt betreiben.
LED-Strip in Parallelschaltung verbinden.
CE-konform mit den zutreffenden
europäischen Richtlinien
RoHS-Prüfzeichen für Produkte, die
keine Schwermetalle beinhalten
(EG-Richtlinie 2002/95/EG)
REACH-Prüfzeichen für Produkte deren
chemische Bestandteile bekannt,
registriert und zugelassen sind
Schutzklasse 3 - Schutzkleinspannung
Parallel
Parallelschaltung
Nur für den Innenbereich geeignet
UKCA-konform mit den zutreffenden
Richtlinien
TECHNISCHE DATEN:
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 24 W
Stromstärke 1 A
Ausstrahlwinkel 120°
Anzahl LED 300
Länge Maximal 10 Meter pro Anschluss
Abmessungen 5000 x 8 x 3 mm
Biegedurchmesser 70 mm
Die vollständigen technischen Daten entnehmen Sie bitte dem
jeweiligen Artikel auf www.rutec.de!
LIEFERUMFANG:
01 x 5 Meter
LED-Strip
01 x Einspeiseverbinder
01 x Endkappe
10 x Befestigungshalter
MONTAGE:
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet wer-
den kann.
Achtung!
Bei stromführenden Oberflächen Isolierschicht zwischen
LED-Strip und Oberfläche anbringen.
Oberflächen müssen eben, staub- und fettfrei sowie trocken
sein.
1. Oberfläche vorbereiten.
2. LED-Strip, falls erforderlich, kürzen.
3. Gekürtzte Stelle ausschließlich mit neutral vernetztem Silikon
(wie z.b Artikelnummer 89999) versiegeln.
4. Schutzfolie abziehen und
Druck anpressen, dabei nicht direkt auf die LEDs drücken.
5. LED-Strip an Spannungsversorgung anschließen.
LED-PLATINE KÜRZEN:
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach sechs LEDs (100 mm) getrennt
werden (Bild 1).
Beispielabbildung
LED-Strip an der markierten Stelle trennen. Bei
eng bestückten LED-Strips wird ein Mikroseitenschneider oder
optional ein Cutter benötigt!
Achtung!
Bei Lötverbindungen beachten: Löttemperatur 260° C und
Lötdauer maximal 10 Sekunden je Lötstelle.
Es ist ausschließlich neutral vernetztes Silikon zu verwen-
den (keinesfalls essighaltiges Silikon verwenden!).
ANSCHLUSS
1. 2-polige Anschlussleitung (feindrähtig) mit Hilfe von
blei freiem Lot an die Lötkontakte der Trennstelle unter
Beachtung der o.g. Temperaturangabe anlöten.
2. Offene Silikonschlauchenden mit neutral vernetzendem
Silikon verschließen.
ENTSORGUNG:
Entsorgen Sie elektrische und elektronische Geräte um-
weltgerecht. Nähere Informationen erhalten Sie bei Ihrer
zuständigen Behörde.
LED-Strip mit leichtem
Bild 1
