12V+
Serien Tankuhr
Serien-Tacho
Tachogeber
Tankgeber
Masse

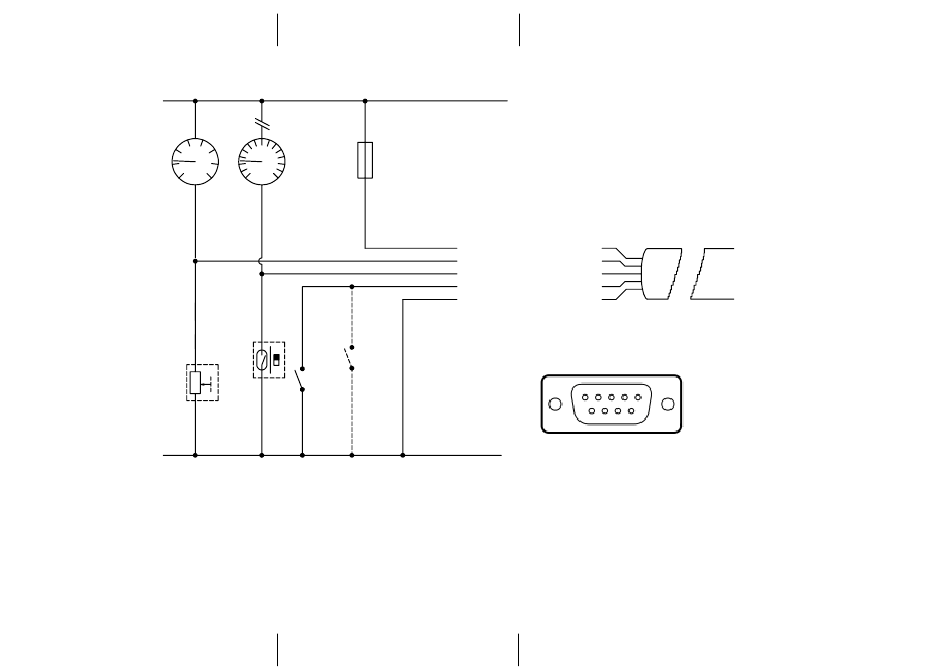

Bild 3.a. Anschluß CoPilot Rallye Computer Version 4.0
Sicherung min. 1 A
Pin 1=rot = +12V
Pin 8=schwarz = Tankgeber
Pin 6 =grün = Signal
Pin 7=gelb = Fußtaster
Pin 9=blau = Masse
Handtaster
Fußtaster
Anschlußkabel am Gerät mit
Stecker Sub D 9pol. male
1 2 3 4 5
mit gelieferter Stecker Sub D
9pol. female
Ansicht Lötseite
6 7 8 9
