wählen ?< ( siehe 1.2) angezeigt, um diesen Reifen zu wählen.
2.3 Testprogramme
Mit dieser Funktion können Sie die Funktion der einzelnen Geber (Tacho,
Fußschalter) überprüfen. Sie drücken im Kalibrierungsprogramm die Taste
>MODE< bis im Display >Testprogramm OK ?< erscheint und bestätigen mit
>OK<. Es erscheint folgende Anzeige:
>Tachogeber
<
>Fusstaster
<
Wenn das Fahrzeug rollt muß das Schaltersymbol öffnen und schließen. Ist
der Fusstaster korrekt verdrahtet muß im gedrückten Zustand das Schalter-
symbol geschlossen sein.
2.4 Justieren in %
Mit dieser Funktion können Sie auf einfachste Weise ihre Kalibrierung an die
des Veranstalters anpassen. Sie drücken im Kalibrierungsprogramm die Taste
>MODE< bis im Display >Justieren in %< erscheint und bestätigen mit >OK<.
Stellen Sie mit >+< und >-< den gewünschten Wert ein und Speichern mit
>OK<.
Beispiel:
Auf der vom Veranstalter vorgegebenen 1,00km langen Kalibrierungsstrecke
stellen Sie fest, daß ihr Zähler 1,02 km anzeigt. Um diese Abweichung zu
justieren stellen Sie 98% ein, damit Ihr Rallye Computer die gleichen Werte
anzeigt wie das Bordbuch.
2.5 PC anschliessen
Verbinden Sie den Rallye Computer mit der seriellen Schnittstelle ihres PC
(CoPilot Programmierkabel erforderlich) , wählen Sie den Menupunkt "PC
anschliessen" und starten Sie das Programm "copi_xp_4_02.exe".
2.6 Tank kalibrieren
Nachdem Sie die Funktion mit >OK< angewählt haben, füllen Sie bei einge-
schalteter Zündung ihren Tank jeweils bis zur links oben angegebenen Menge
und bestätigen Sie mit >OK<. Bitte beachten Sie, daß der Flüssigkeits-
spiegel nach den Einfüllvorgängen schwankt und Sie ausreichend Zeit ver-
streichen lassen um Meßfehler zu vermeiden. Sind alle 10 Werte gespei-
chert, springt das Programm automatisch ins Kalibrierungsmenue zurück.
3. Montage
In diesem Kapitel wird die elektr. und die mech. Montage des Rallye Computers
erläutert. Bitte beachten Sie die nachfolgenden Hinweise genau; eine falsche
Verdrahtung bzw. Befestigung kann Schäden hervorrufen. Weiterhin sollten Sie
bei der Plazierung des Rallye Computers darauf achten, daß jedes Risiko für
Personenschäden bei einem Unfall ausgeschlossen oder vermindert wird.
Zum Lieferumfang gehören:
- CoPilot Rallye Computer
- Anschlußstecker Sub D 9 pol female mit Haube
- 2 Stück Schrauben M4x12
- Bedienungsanleitung
3.1 Spannungsversorgung
Das rote Kabel ist mit +12V= zu verbinden. Wählen Sie einen abgesicherten
Stromkreis, der auch bei ausgeschalteter Zündung, Spannung führt. Der An-
schluß sollte über eine Sicherung mit mindestens 1A laufen. Alle Daten im
Rallye Computer bleiben aber auch ohne Spannungsversorgung erhalten. Das
blaue Kabel wird mit der Fahrzeugmasse verbunden.
3.2 Impulsgeber
Fahrzeuge mit elektr. Tachometer besitzen in den mei-
sten Fällen einen magnetisch betätigten Kontakt am
Schaltgetriebe. Zu diesem Geber führen zwei Kabel,
eine Masseleitung (z.B.:braun) und eine Signalleitung
(z.B.: braun-rot). Zweigen Sie von dieser Signaleitung
einen Anschluß an das grüne Kabel des Rallye Com-
puters ab (siehe Bild 3a).

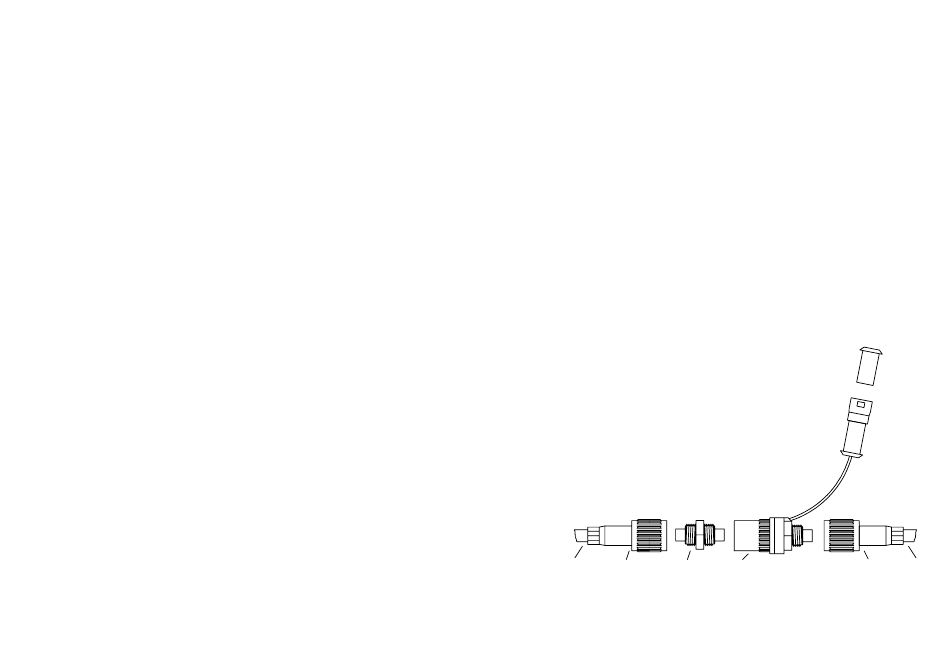

org.Tachowelle
Überwurfmutter Adapter
Impulsgeber
M18x1,5
VDO Kienzle
2152 3030 0000
Bild 3.2.a Tachogeberanschluß
Stecker
1 12V+
2 Signal
3 Masse
Überwurfmutter org.Tachowelle
