Aufstellen und Installation
5.4

Installation

Voraussetzungen:
Warnung!
Gefahr von Verletzungen durch scharfe Kanten! Tragen Sie Ihre persönliche
Schutzausrüstung.
Abb. 5-3
Rev 1.4 EMS-800 RL
© Beckmann GmbH, Hövelhof, 2017
• Die notwendigen Versorgungsleitungen und Datenkabel sind vorverlegt.
• Spannungsfreiheit der Versorgungsleitung und der Endgeräte ist hergestellt.
• 2 Personen stehen für die Montage bereit.
• Das benötigte Werkzeug liegt bereit.
• Der Wanddurchbruch ist vorbereitet.
1. Brechen Sie die Verschlussstücke der Kabeldurchbrüche an der
gewünschten Position mittels geeignetem Schraubendreher heraus.
Verwenden Sie anschließend geeignete Kabeldurchführungen bzw.
Kantenschutz.
2. Brechen Sie die Verschlussstücke der Montagebohrungen zur
Wandbefestigung an der gewünschten Positionen mittels geeignetem
Schraubendreher heraus.
3. Brechen Sie alle Verschlussstücke der 6 x Montagebohrungen im
Gehäuseboden mittels geeignetem Schraubendreher heraus. Dies ist
notwendig, um einen gezielten Wasserablauf aus dem Gehäuse zu
gewährleisten.

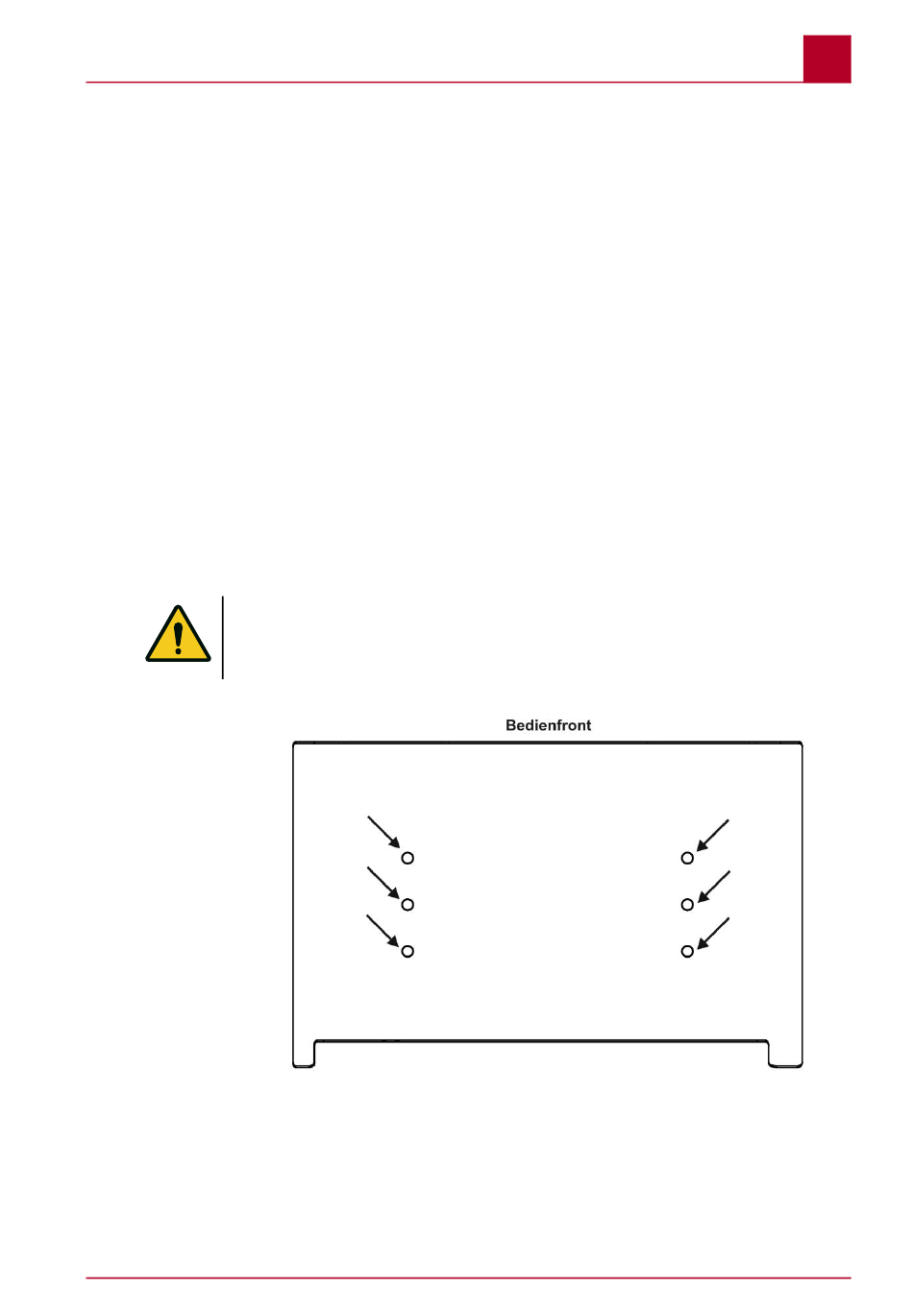

Draufsicht Gehäuseboden - 6 x Regenwasserabläufe heraus brechen
5
Kapitel
Seite 5-3
