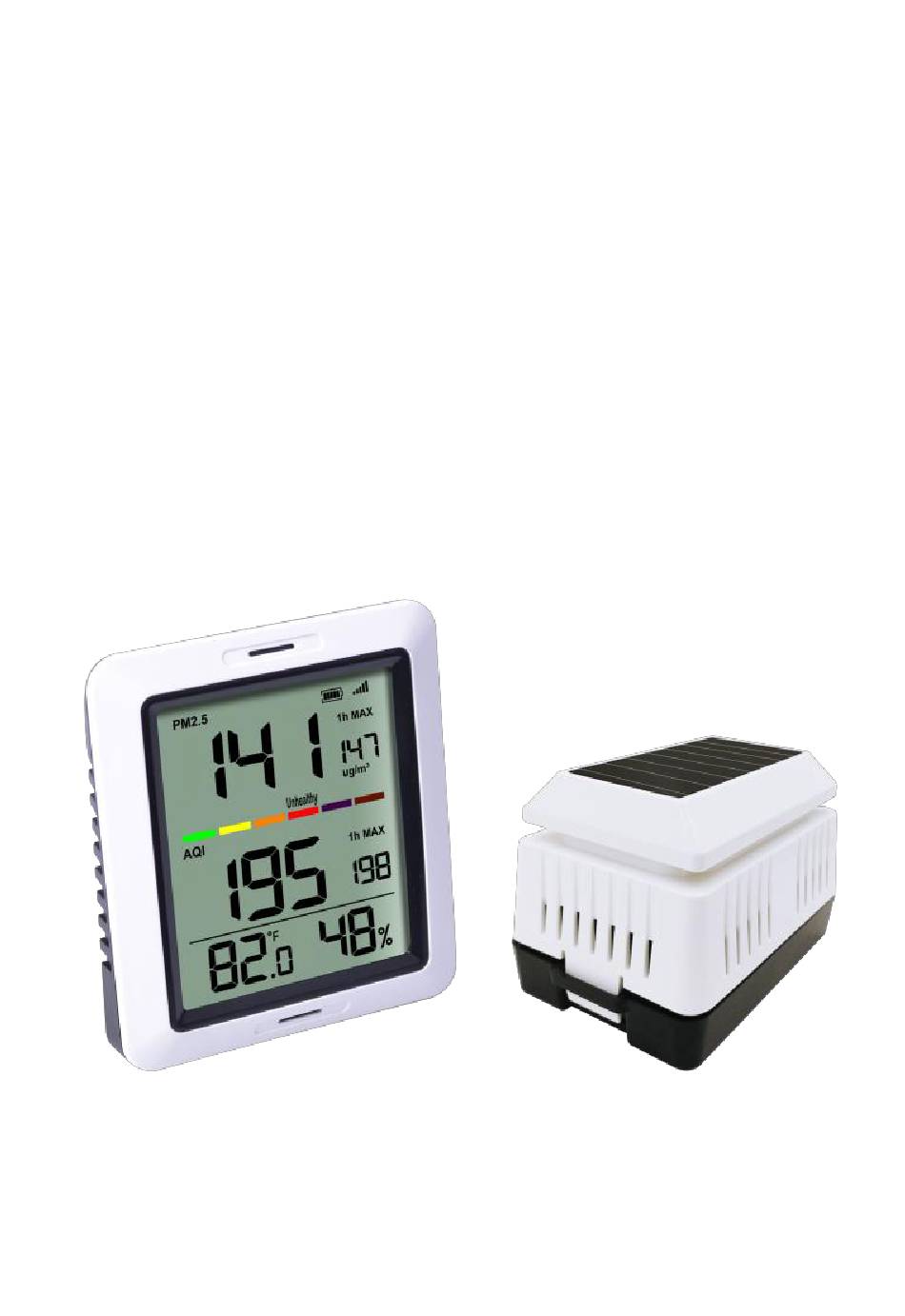

- Seite 1 Drahtloser Luftqualitäts¬moni¬tor Anzeige von Innen¬temperatur und Luftfeuchtigkeit Modell: WH0290...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einführung ............2 2. Erste Schritte ............2 2.1 Teileliste ............. 3 2.2 Einrichtung des Luftqualitätssensors ..4 2.3 Einrichtung der Anzeigenkonsole ..6 2.3.1 Aufbau der Anzeigenkonsole ..8 3. Installation Drahtloser Sensor ......9 4. Konsolenbetrieb ..........10 4.1 °C/°F ............11 4.2 MAX ............ -
Seite 3: Einführung
1. Einführung Vielen Dank für den Kauf Ihres WH0290 Drahtlosen Luftqualitätsmonitors mit zusätzlicher Anzeige Innen¬tem¬pe¬ratur Luftfeuchtig-keit. Zur Sicherstellung der besten Leistung Ihres Produktes, lesen Sie bitte dieses Handbuch und bewahren Sie es zum späteren Nachschlagen auf. Hilfe Unser Produkt wird ständig weiterentwickelt und verbessert, insbesondere die Online-Dienste und die damit verbundenen Anwendungen. -
Seite 4: Teileliste
Batterien Mischen keine Alkali-, Standard-, Lithium- oder Wiederaufladbaren Batterien Stellen Sie sicher, dass die Batterien hinsichtlich ihrer +/- Pole ordnungsgemäß eingesetzt wurden Laden Sie die im Lieferumfang enthaltenen Sensor-Akkus vor dem ersten Gebrauch bitte vollständig über Nacht. Wenn der PM2,5-Messwert dauerhaft 0 ist ... -
Seite 5: Einrichtung Des Luftqualitätssensors
Wiederaufladbare Batterien 2.2 Einrichtung des Luftqualitätssensors 1. Entfernen Sie die Batterieabdeckung unten am Luftqualitätssensor wie in Abbildung 1 gezeigt Abbildung 1... - Seite 6 Solarpanel Batteriefachabdeckung Rote LED-Anzeige (RF-Übertragung) Blaue LED-Anzeige (Ladestatus) USB-Anschluss Batteriefach 2. Setzen Sie zwei AA-Batterien ein. 3. Nachdem Sie die Batterien eingesetzt haben, leuchtet die LED-Anzeige des Fernsensors für 4 Sekunden und blinkt danach einmal alle 10 Minuten. Bei jedem Blinken überträgt der Sensor Daten.
-
Seite 7: Einrichtung Der Anzeigenkonsole
Batterieabdeckung, sobald Batterien vollständig geladen sind. 2.3 Einrichtung der Anzeigenkonsole Entfernen Sie die Fernbedienung 2 bis 3 m von der Anzeigenkonsole weg (wenn der Sensor ist, kann Anzeigenkonsole das Signal ggf. nicht empfangen). Entfernen Sie die Batterieabdeckung hinten an der Anzeige, wie in Abbildung 2 gezeigt. Setzen Sie eine AA (Alkali-, Lithium- oder wiederaufladbare) Batterie hinten in der Anzeigenkonsole ein. - Seite 8 2. Monitorfuß 3. °C/°F-Taste 4. MAX-Taste 5. Batteriefach 6. Batteriefachabdeckung Alle LCD-Segmente leuchten für ein paar Sekunden, bestätigen, dass alle Segmente ordnungsgemäß funktionieren. Vollständige Anzeige Setzen Batteriefachabdeckung wieder ein, ziehen Sie den Monitorfuß aus und platzieren Sie die Konsole in aufrechter Position.
-
Seite 9: Aufbau Der Anzeigenkonsole
auf dem Bildschirm wird innerhalb weniger Minuten aktualisiert. Im Suchmodus blinkt das Symbol während der Sensorsuche. Wenn Sensor nicht gefunden wird, kontak-tieren Sie bitte unseren Kundenservice. 2.3.1 Aufbau der Anzeigenkonsole Abbildung 3 1. Aktuelle PM2.5-Konzentration 2. Luftqualitätswert... -
Seite 10: Installation Drahtloser Sensor
3. Aktueller AQI 4. Innentemperatur 5. Luftfeuchtigkeit Innen 6. 1h Max AQI 7. 1h Max PM2.5-Konzentration 8. Symbol Außenempfang 3. Installation Drahtloser Sensor Außeninstallation Verwenden Sie vier Schrauben, um die Basis des Außensensors auf einer flachen Oberfläche zu befestigen. -
Seite 11: Konsolenbetrieb
4. Konsolenbetrieb Hinweis: Die Konsole hat zwei Tasten für die einfache Bedienung:【°C/°F】-Taste (links), und 【MAX】-Taste (rechts). -
Seite 12: C/°F
4.1 °C/°F Durch kurzes Drücken der 【°C/°F】-Taste wird angezeigte Temperatureinheit geändert: °C/°F Drücken Sie die 【°C/°F】-Taste und halten Sie sie für 2 Sekunden gedrückt: die Anzeige wechselt zwischen dem 24h-Durchschnittswert der PM2.5-Konzentration und AQI. 4.2 MAX Kurzes Drücken der 【 MAX 】 -Taste: Wechsel zwischen angezeigten MAX/24h... -
Seite 13: Bewährte Verfahren Für Drahtlose
der °C/°F- sowie MAX-Taste 12 Minuten lang der Sensor-Suchmodus aktiviert. m Suchmodus blinkt das Symbol während der Sensorsuche. Sie können die beiden Geräte auch neu synchronisieren, indem Sie alle Batterien/Akkus entnehmen und dann ein paar Minuten warten. Setzen Sie die Batterien/Akkus dann wieder ein (erst im Display und dann im Sensor) für eine schnellere Registrierung. -
Seite 14: Funktion
7. Funktion 1)Anzeige Innen¬temperatur Luftfeuchtigkeit 2)Alle 60 Sekunden misst das Gerät die Innentemperatur und Luftfeuchtigkeit. 3)Anzeige aktuelle/24h durchschnittliche PM 2.5-Konzentration und AQI. 4)Anzeige MAX/24h MAX/MAX (seit letztem Zurücksetzen) 2.5-Konzentration und AQI. 5)Die Farbleiste der Luftqualitätswertanzeige basiert auf AQI. 6)IPx4-regenfester Sensor kann sowohl im Innen- als auch Außenbereich verwendet werden. -
Seite 15: Anhang
8. Anhang Über die Luftqualitätswerte PM2.5-Konze Luftverschm Gesundheitliche Vorsorglicher Hinweis ntration utzungswert Auswirkungen (für PM2.5) ug/m3 Luftqualität wird als zufriedenstellend erachtet und 0-50 0,0-12,0 Kein Luftverschmutzung stellt kaum oder kein Risiko dar Luftqualität ist akzeptabel; für einige Aktive Kinder und Schadstoffe gibt es Erwachsene sowie jedoch ggf. -
Seite 16: Spezifikationen
Aktive Kinder und Mitglieder empfindlicher Erwachsene sowie Gruppen können Personen mit gesundheitliche Folgen Atemwegserkrankungen 101-150 Schlecht 35,5-55,4 erfahren. Die wie Asthma sollten allgemeine Gesellschaft einen anhaltenden ist wahrscheinlich nicht Aufenthalt im betroffen. Außenbereich einschränken. Jeder beginnt, Aktive Kinder und gesundheitliche Folgen Erwachsene sowie zu erfahren;... -
Seite 17: Messspezifikationen
Aktualisierungsrate: 10 Minuten 9.2 Messspezifikationen Die folgende Tabelle bietet Spezifikationen zu den gemessenen Parametern: Messung Bereich Genauigkeit Auflösung Innentemperat -10 bis 60°C ± 1 °F 0.1 °F (14 bis (±1°C) (± 0,5 °C) 140°F) Innen 10 bis 99 % Genauigkeit +/- 3 % rF (bei Luftfeuchtigkei 25 °C. -
Seite 18: Garantieinformationen
AA-Alkali- oder Lithium-Batterien (nicht inbegriffen) Fernsensor: 2 x AA 1,2 V LSD-NiMH-Akkus mit geringer Selbstentladung (inbegriffen) Solarpanel für Reservestrom Hinweis: 1. Batterieart zum Laden: 2 x AA 1,2 V LSD-NiMH-¬Akkus (Laufzeit des Sensors ohne Solarunter¬stützung: ca. 3 Wochen) 3 Wochen) 2. - Seite 19 gekauften Produkte sowie ausschließlich für den Originalkäufer dieses Produkts. Für Garantiedienstleistungen muss der Käufer uns zur Problembestimmung und Serviceverfahren kontaktieren. Diese Garantie deckt nur tatsächliche Defekte des Produktes selbst ab und keine Kosten zur Installation oder Demontage von einer festen Installation, für die normale Einrichtung oder Einstellungen sowie Ansprüche basierend auf der Falschdarstellung des Verkäufers oder...
