Niederschlag, Windgeschwindigkeit, Windböen, UV & Licht, Sonnenlichtintensität und UV-Indexdaten. Die Daten können vom Wi-Fi-Gateway (separat erhältlich) empfangen und mit der mobilen Anwendung WS View Plus/Ecowitt App angezeigt werden (nach Abschluss der Wi-Fi-Konfiguration auf dem Gateway). Um die beste Produktleistung zu gewährleisten, lesen Sie bitte dieses Handbuch und bewahren Sie es zum späteren Nachschlagen...
Seite 2
*Please scan the QR code to read English manual and Instruction manuals keep it for future reference https://s.ecowitt.com/JC83NU : www.ecowitt.com/shop/WS69 Handbuch der Istruzioni Note Kein Our product is continuously developing and improving, Unser Produkt ändert und verbessert sich ständig, insbesondere particularly online services and associated applications.
2. Warnungen und Vorsichtshinweise Warnung • Jeder Metallgegenstand kann einen Blitzschlag anziehen, einschließlich der Montagestange Ihrer Wetterstation. Installieren Sie die Wetterstation niemals bei Gewitter. • Wenn Sie die Wetterstation an einem Haus oder Bauwerk montieren, wenden Sie sich an einen zugelassenen Elektriker, um eine ordnungsgemäße Erdung zu erhalten.
3. Auspacken Öffnen Sie die Verpackung Ihrer Wetterstation und prüfen Sie, ob der Inhalt intakt (nichts kaputt) und vollständig ist (nichts fehlt). Im Inneren sollten Sie Folgendes finden: QT Artikelbeschreibung T h e r m o - H y g r o m e t e r / R e g e n m e s s e r / Windgeschwindigkeitssensor / Windrichtungssensor, Licht- und UV-Sensor, Solarpanel Windgeschwindigkeitsbecher (am Körper des Außensensors...
WIFI-Konfiguration in unserer WS View Plus/Ecowitt- App abzuschließen. • Nach der WLAN-Konfiguration können die Live-Wetterdaten direkt auf der WS View Plus/ Ecowitt App angezeigt werden. • Unterstützt Uploads zu WU/Weather Cloud/WOW. Das Verlaufsdiagramm Ihrer WU-Stations-ID kann auf dem WU- Dashboard in der WS View Plus/Ecowitt-App eingesehen werden.
5. Leitfaden einrichten 5.1 Prüfung vor der Installation Um die Montage abzuschließen, benötigen Sie einen Kreuzschlitzschraubendreher (Größe PH0) und einen Schraubenschlüssel (Größe M6; im Lieferumfang enthalten). Notiz: Wir empfehlen Ihnen, alle Komponenten der Wetterstation, einschließlich der Konsole, an einem Ort zusammenzubauen, damit Sie die Funktionalität einfach testen können.
Seite 8
1. Sie müssen den Regenmesser alle paar Monate reinigen und die Batterien alle 2-3 Jahre wechseln. Bieten Sie einen einfachen Zugang zur Wetterstation. 2. Vermeiden Sie Strahlungswärmeübertragung von Gebäuden und Strukturen. Installieren Sie das Sensorarray im Allgemeinen mindestens 5 Fuß oder 1,52 m von allen Gebäuden, Strukturen, Böden oder Dächern entfernt.

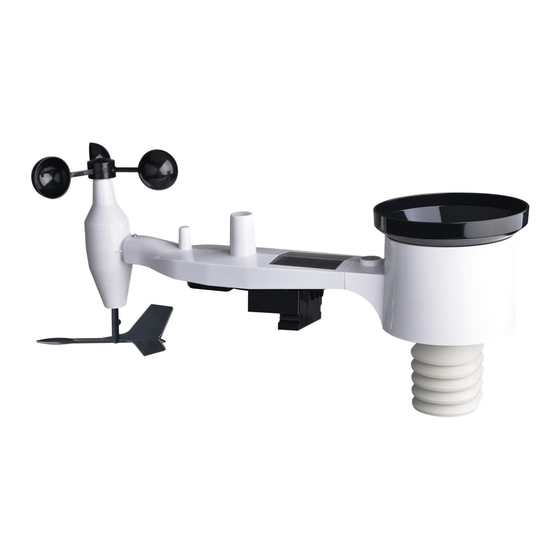

Meter von elektronischen Geräten entfernt ist, um Interferenzen zu vermeiden. 5.3 Zusammenbau des Sensorpakets Siehe Abbildung 1, um alle Teile des Außensensorpakets nach dem vollständigen Zusammenbau zu lokalisieren und zu verstehen. Abbildung 1: Komponenten der Sensorbaugruppe 1 Windgeschwindigkeitsbecher 7 Lichtsensor und UV-Sensor 2 Windfahne 8 U-Bolzen T h e r m o -...
5.3.1 U-Bolzen und Metallplatte montieren Die Installation der U-Bolzen, die wiederum verwendet werden, um das Sensorpaket an einer Stange zu montieren, erfordert die Installation einer mitgelieferten Metallplatte, um die Enden der U- Bolzen aufzunehmen. Die Metallplatte, sichtbar in Abbildung 2 auf der rechten Seite, hat vier Löcher, durch die die Enden der beiden U-Bolzen passen.
Abbildung 3: U-Bolzen und Muttern installiert Die Platte und die U-Bügel werden zu diesem Zeitpunkt noch nicht benötigt, aber wenn Sie dies jetzt tun, können Sie später eine B e s c h ä d i g u n g d e r W i n d f a h n e u n d...
Abbildung 4: Installationsdiagramm der Windfahne 5.3.3 Installieren Sie Windgeschwindigkeitsbecher Schieben Sie die Windgeschwindigkeitsschalenbaugruppe auf die Welle auf der gegenüberliegenden Seite der Windfahne, wie in Abbildung 5 auf der linken Seite gezeigt. Ziehen Sie die Feststellschraube mit einem Kreuzschlitzschraubendreher (Größe PH0) wie auf der rechten Seite gezeigt fest. Stellen Sie sicher, dass sich die Becherbaugruppe frei drehen kann.
Abbildung 5: Installationsdiagramm des Windgeschwindigkeitsbechers 5.3.4 Installieren Sie die Batterien im Sensorpaket Öffnen Sie das Batteriefach mit einem Schraubendreher und legen Sie 2 AA-Batterien in das Batteriefach ein. Die LED-Anzeige auf der Rückseite des Sensorpakets (Element 9) leuchtet vier Sekunden lang auf und blinkt dann einmal alle 16 Sekunden, um die Sensordatenübertragung anzuzeigen.
Notiz: Wir empfehlen Lithiumbatterien für kaltes Wetterklima, aber Alkalibatterien sind für die meisten Klimazonen ausreichend. Wiederaufladbare Batterien haben eine niedrigere Spannung und sollten niemals verwendet werden. 5.3.5 Zusammengebautes Außensensorpaket montieren 5.3.5.1 Vor dem Aufsteigen Bevor Sie mit der in diesem Abschnitt beschriebenen Außenmontage fortfahren, können Sie zuerst zu den Einrichtungsanweisungen in Abschnitt 5.5 und weiter springen, während Sie das zusammengebaute Außensensorpaket in der Nähe...
Seite 15
5.3.5.2 Montage Sie können ein Rohr an einer dauerhaften Struktur befestigen und dann das Sensorpaket daran befestigen (siehe Abbildung 7). Die U-Bügel nehmen einen Rohrdurchmesser von 1-2 Zoll auf (Rohr nicht im Lieferumfang enthalten). Abbildung 7: Montagediagramm des Sensorpakets Stellen Sie sicher, dass das Montagerohr vertikal oder sehr nahe daran ist.
Seite 16
fester an (verwenden Sie einen Schraubenschlüssel), um eine weitere Drehung zu verhindern. Notiz: Die Orientierung nach WEST ist aus zwei Gründen notwendig. Am wichtigsten ist es, das Solarpanel und den Lichtsensor in der günstigsten Position für die Erfassung der Sonnenstrahlung und das Aufladen der internen Kondensatoren zu positionieren.
Notiz: Wenn Sie die gesamte Baugruppe im Innenbereich getestet haben und dann hierher zurückgekommen sind, um Anweisungen zu erhalten und im Freien an das Sensorpaket montiert wurden, möchten Sie möglicherweise einige weitere Anpassungen an der Konsole vornehmen. Der Transport von drinnen nach draußen und die Handhabung des Sensors haben wahrscheinlich den Niederschlagsmesseimer ein- oder mehrmals „ausgelöst“, und folglich hat die Konsole möglicherweise Regen...
5.4 Best Practices für drahtlose Kommunikation Drahtlose (RF) Kommunikation ist anfällig für Störungen, Entfernungen, Wände und Metallbarrieren. Wir empfehlen die folgenden Best Practices für eine störungsfreie drahtlose Kommunikation zwischen beiden Sensorpaketen und der Konsole: • Elektromagnetische Interferenz (EMI). Halten Sie die Konsole mehrere Meter von Computermonitoren und Fernsehern entfernt.
Seite 19
Die folgende Tabelle zeigt unterschiedliche Übertragungsmedien und zu erwartende Reduzierungen der Signalstärke. Jede „ W a n d “ o d e r j e d e s H i n d e r n i s v e r r i n g e r t d i e Übertragungsreichweite um den unten angegebenen Faktor.
6. Einrichtungsanleitung mit Wi-Fi Gateway Wenn Sie die Sensordaten auf Ihrem Mobilgerät anzeigen möchten, müssen Sie dieses Sensorgerät mit dem Wi-Fi-Gateway (separat erhältlich) oder einem anderen kompatiblen Anzeigekonsolengerät (separat erhältlich) koppeln. Bevor Sie die mobile Anwendung zum Herstellen einer Verbindung mit dem Wi-Fi-Gateway verwenden können, muss sie in Ihrem Wi-Fi-Netzwerk konfiguriert werden.
7. Wartung Die folgenden Schritte sollten für die ordnungsgemäße Wartung Ihrer Station durchgeführt werden 1. Reinigen Sie den Regenmesser alle 3 Monate. Drehen Sie den Trichter gegen den Uhrzeigersinn und heben Sie ihn an, um den Regenmessermechanismus freizulegen, und reinigen Sie ihn mit einem feuchten Tuch.
Seite 22
3. Ersetzen Sie die Batterien alle 1-2 Jahre. Wenn die Batterien zu lange darin belassen werden, können sie aufgrund von Umwelteinflüssen auslaufen. Untersuchen Sie die Batterien in rauen Umgebungen alle 3 Monate (beim Reinigen des Solarmoduls). 4. Tragen Sie beim Austauschen der Batterien eine Korrosionsschutzpaste auf die Batteriepole auf, die bei Amazon und den meisten Baumärkten erhältlich ist.
8. Spezifikationen Hinweis: Außerhalb des Bereichs liegende Werte werden mit “—” angezeigt: 7-in-1-Außensensor Spezifikation Übertragungsreichweite im offenen 100 m (330 Fuß) Feld HF-Frequenz 433/868/915 MHz je nach Standort Temperaturbereich - 40° - 60°C (-40°F - 140°F) Temperaturgenauigkeit ±1°C oder ±2°F Temperaturauflösung 0,1°C oder 0,1°F Feuchtigkeitsbereich...
Seite 24
Leistung Spezifikation 7-in-1-Wettersensor Solarpanel (eingebaut) 7-in-1-Wettersensor 2 x AA 1,5 V LR6 Alkaline (nicht im (Backup) Lieferumfang enthalten) oder 2 x AA 1,5 V Lithiumbatterie (nicht im Lieferumfang enthalten) Tabelle 5: Leistungsspezifikation Die primäre Stromquelle für den Außensensor ist das Solarpanel. Wenn die verfügbare Solarenergie (Licht in letzter Zeit) nicht ausreicht, werden die Batterien verwendet.
9. Garantieinformationen Wir lehnen jede Verantwortung für technische Fehler oder Druckfehler oder deren Folgen ab. Alle Warenzeichen und Patente werden anerkannt. Wir gewähren auf dieses Produkt eine beschränkte Garantie von 1 J a h r g e g e n H e r s t e l l u n g s f e h l e r o d e r M a t e r i a l - u n d Verarbeitungsfehler.
