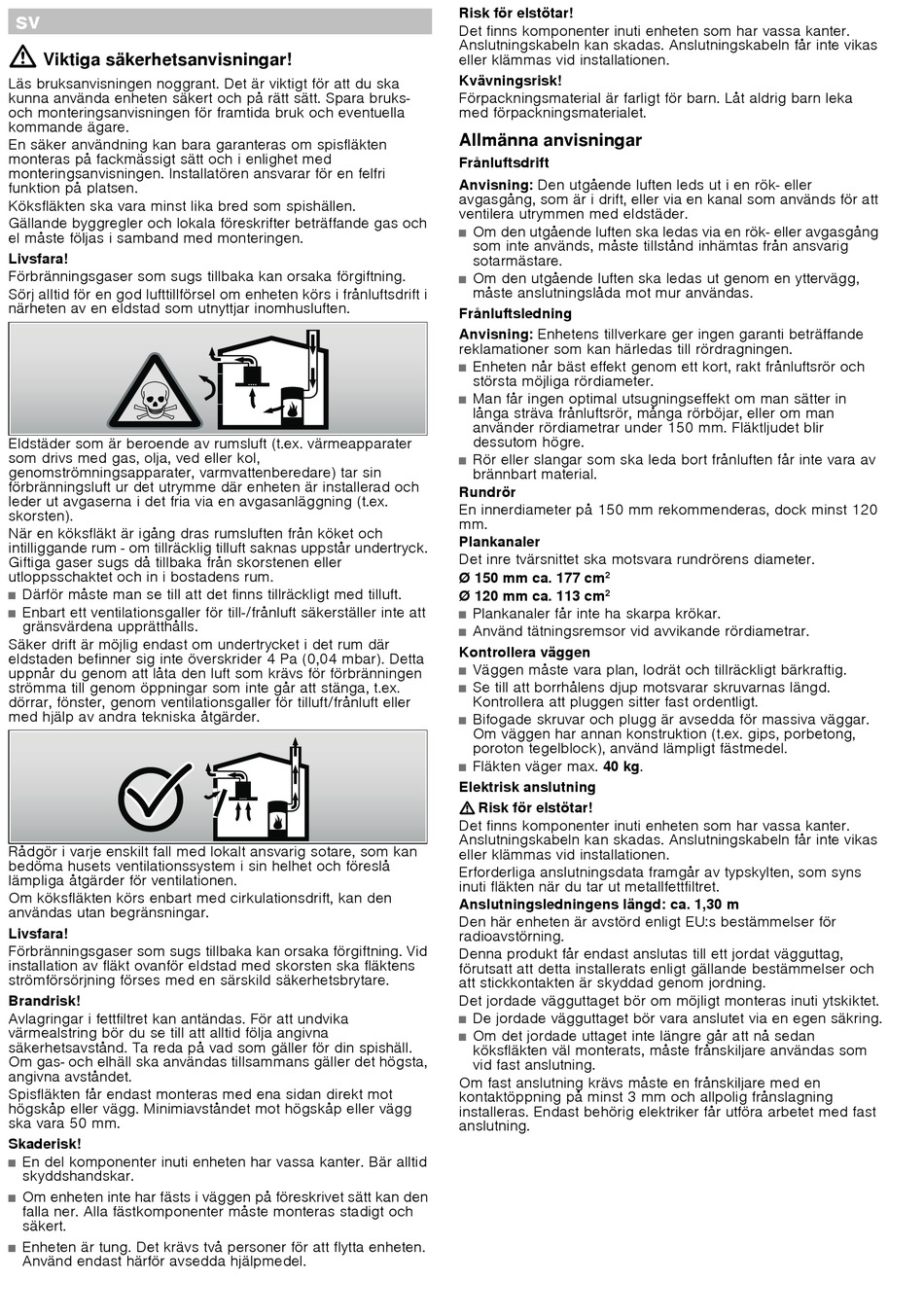

NEFF DWK09M850 Montageanleitung Seite 16

sv
ó
Mon ter in gsa nvi sn in g
:
Viktiga säkerhetsanvisningar!
Läs bruksanvisningen noggrant. Det är viktigt för att du ska
kunna använda enheten säkert och på rätt sätt. Spara bruks-
och monteringsanvisningen för framtida bruk och eventuella
kommande ägare.
En säker användning kan bara garanteras om spisfläkten
monteras på fackmässigt sätt och i enlighet med
monteringsanvisningen. Installatören ansvarar för en felfri
funktion på platsen.
Köksfläkten ska vara minst lika bred som spishällen.
Gällande byggregler och lokala föreskrifter beträffande gas och
el måste följas i samband med monteringen.
Livsfara!
Förbränningsgaser som sugs tillbaka kan orsaka förgiftning.
Sörj alltid för en god lufttillförsel om enheten körs i frånluftsdrift i
närheten av en eldstad som utnyttjar inomhusluften.
Eldstäder som är beroende av rumsluft (t.ex. värmeapparater
som drivs med gas, olja, ved eller kol,
genomströmningsapparater, varmvattenberedare) tar sin
förbränningsluft ur det utrymme där enheten är installerad och
leder ut avgaserna i det fria via en avgasanläggning (t.ex.
skorsten).
När en köksfläkt är igång dras rumsluften från köket och
intilliggande rum - om tillräcklig tilluft saknas uppstår undertryck.
Giftiga gaser sugs då tillbaka från skorstenen eller
utloppsschaktet och in i bostadens rum.
Därför måste man se till att det finns tillräckligt med tilluft.
■
Enbart ett ventilationsgaller för till-/frånluft säkerställer inte att
■
gränsvärdena upprätthålls.
Säker drift är möjlig endast om undertrycket i det rum där
eldstaden befinner sig inte överskrider 4 Pa (0,04 mbar). Detta
uppnår du genom att låta den luft som krävs för förbränningen
strömma till genom öppningar som inte går att stänga, t.ex.
dörrar, fönster, genom ventilationsgaller för tilluft/frånluft eller
med hjälp av andra tekniska åtgärder.
Rådgör i varje enskilt fall med lokalt ansvarig sotare, som kan
bedöma husets ventilationssystem i sin helhet och föreslå
lämpliga åtgärder för ventilationen.
Om köksfläkten körs enbart med cirkulationsdrift, kan den
användas utan begränsningar.
Livsfara!
Förbränningsgaser som sugs tillbaka kan orsaka förgiftning. Vid
installation av fläkt ovanför eldstad med skorsten ska fläktens
strömförsörjning förses med en särskild säkerhetsbrytare.
Brandrisk!
Avlagringar i fettfiltret kan antändas. För att undvika
värmealstring bör du se till att alltid följa angivna
säkerhetsavstånd. Ta reda på vad som gäller för din spishäll.
Om gas- och elhäll ska användas tillsammans gäller det högsta,
angivna avståndet.
Spisfläkten får endast monteras med ena sidan direkt mot
högskåp eller vägg. Minimiavståndet mot högskåp eller vägg
ska vara 50 mm.
Skaderisk!
En del komponenter inuti enheten har vassa kanter. Bär alltid
■
skyddshandskar.
Om enheten inte har fästs i väggen på föreskrivet sätt kan den
Skaderis k!
■
falla ner. Alla fästkomponenter måste monteras stadigt och
säkert.
Enheten är tung. Det krävs två personer för att flytta enheten.
Skaderis k!
■
Använd endast härför avsedda hjälpmedel.
Risk för elstötar!
Det finns komponenter inuti enheten som har vassa kanter.
Anslutningskabeln kan skadas. Anslutningskabeln får inte vikas
eller klämmas vid installationen.
Kvävningsrisk!
Förpackningsmaterial är farligt för barn. Låt aldrig barn leka
med förpackningsmaterialet.
Allmänna anvisningar
Frånluftsdrift
Anvisning: Den utgående luften leds ut i en rök- eller
avgasgång, som är i drift, eller via en kanal som används för att
ventilera utrymmen med eldstäder.
Om den utgående luften ska ledas via en rök- eller avgasgång
■
som inte används, måste tillstånd inhämtas från ansvarig
sotarmästare.
Om den utgående luften ska ledas ut genom en yttervägg,
■
måste anslutningslåda mot mur användas.
Frånluftsledning
Anvisning: Enhetens tillverkare ger ingen garanti beträffande
reklamationer som kan härledas till rördragningen.
Enheten når bäst effekt genom ett kort, rakt frånluftsrör och
■
största möjliga rördiameter.
Man får ingen optimal utsugningseffekt om man sätter in
■
långa sträva frånluftsrör, många rörböjar, eller om man
använder rördiametrar under 150 mm. Fläktljudet blir
dessutom högre.
Rör eller slangar som ska leda bort frånluften får inte vara av
■
brännbart material.
Rundrör
En innerdiameter på 150 mm rekommenderas, dock minst 120
mm.
Plankanaler
Det inre tvärsnittet ska motsvara rundrörens diameter.
Ø 150 mm ca. 177 cm
2
Ø 120 mm ca. 113 cm
2
Plankanaler får inte ha skarpa krökar.
■
Använd tätningsremsor vid avvikande rördiametrar.
■
Kontrollera väggen
Väggen måste vara plan, lodrät och tillräckligt bärkraftig.
■
Se till att borrhålens djup motsvarar skruvarnas längd.
■
Kontrollera att pluggen sitter fast ordentligt.
Bifogade skruvar och plugg är avsedda för massiva väggar.
■
Om väggen har annan konstruktion (t.ex. gips, porbetong,
poroton tegelblock), använd lämpligt fästmedel.
Fläkten väger max. 40 kg.
■
Elektrisk anslutning
: Risk för elstötar!
Det finns komponenter inuti enheten som har vassa kanter.
Anslutningskabeln kan skadas. Anslutningskabeln får inte vikas
eller klämmas vid installationen.
Erforderliga anslutningsdata framgår av typskylten, som syns
inuti fläkten när du tar ut metallfettfiltret.
Anslutningsledningens längd: ca. 1,30 m
Den här enheten är avstörd enligt EU:s bestämmelser för
radioavstörning.
Denna produkt får endast anslutas till ett jordat vägguttag,
förutsatt att detta installerats enligt gällande bestämmelser och
att stickkontakten är skyddad genom jordning.
Det jordade vägguttaget bör om möjligt monteras inuti ytskiktet.
De jordade vägguttaget bör vara anslutet via en egen säkring.
■
Om det jordade uttaget inte längre går att nå sedan
■
köksfläkten väl monterats, måste frånskiljare användas som
vid fast anslutning.
Om fast anslutning krävs måste en frånskiljare med en
kontaktöppning på minst 3 mm och allpolig frånslagning
installeras. Endast behörig elektriker får utföra arbetet med fast
anslutning.
