Beispiel 2:

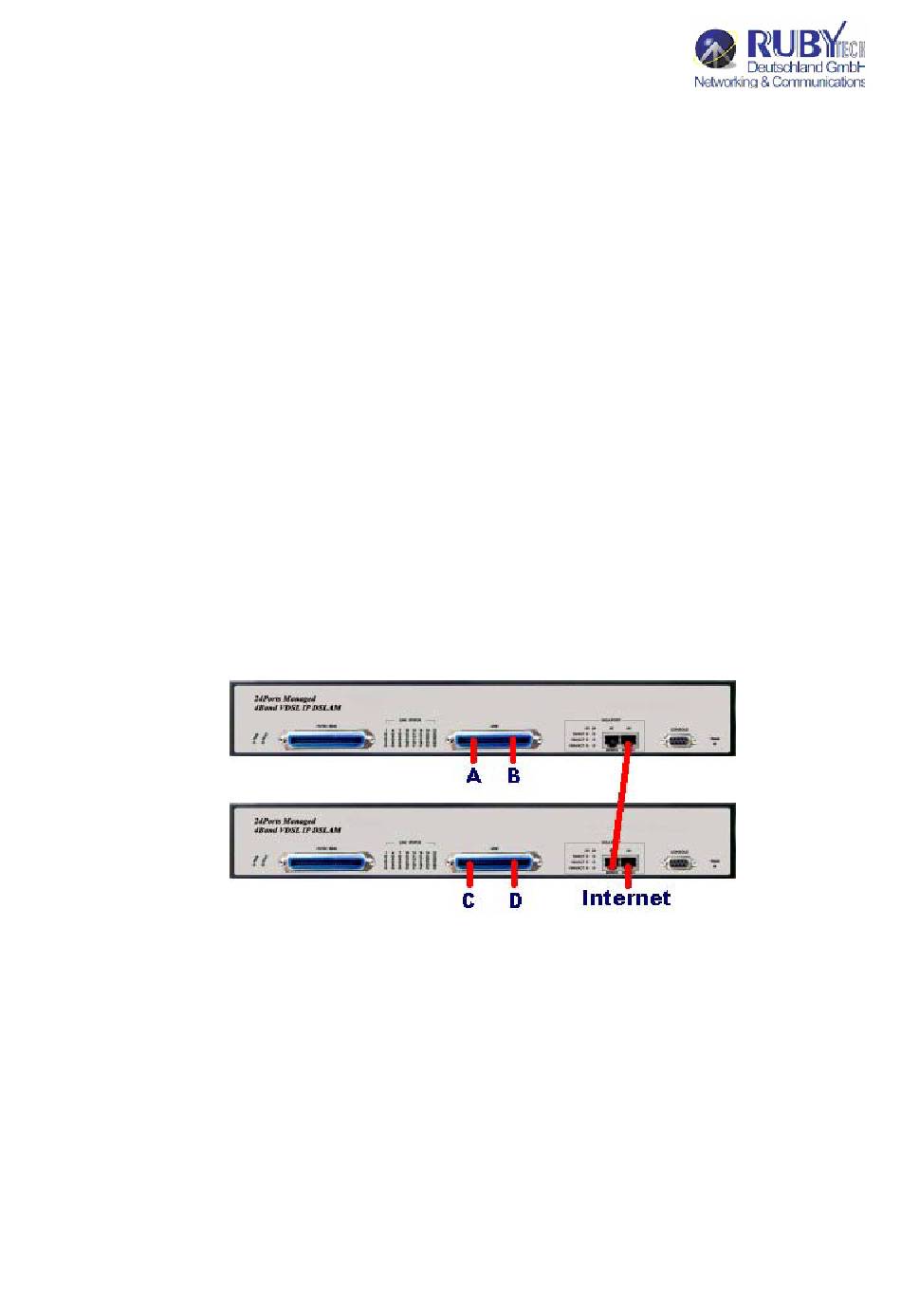

4 User haben über 2 Switches Internetzugang, wie es das folgende Schaubild zeigt und
es gibt 7 Anforderungen an den Aufbau:
User A ist verbunden mit Port 1 des Switch 1 und hat Internetzugang über Port 26 des
Switch 2.
User B ist verbunden mit Port 2 des Switch 1 und hat Internetzugang über Port 26 des
Switch 2.
User C ist verbunden mit Port 1 des Switch 2 und hat Internetzugang über Port 26 des
Switch 2.
User D ist verbunden mit Port 2 des Switch 2 und hat Internetzugang über Port 26 des
Switch 2.
User A lokal mit User B, C und D.
User C lokal mit User A, B und D.
User B und D in derselben Gruppe und lokal mit User A und B.
