VS-2400S User Manual
Anhang D: Beispiel für eine VLAN-Installation

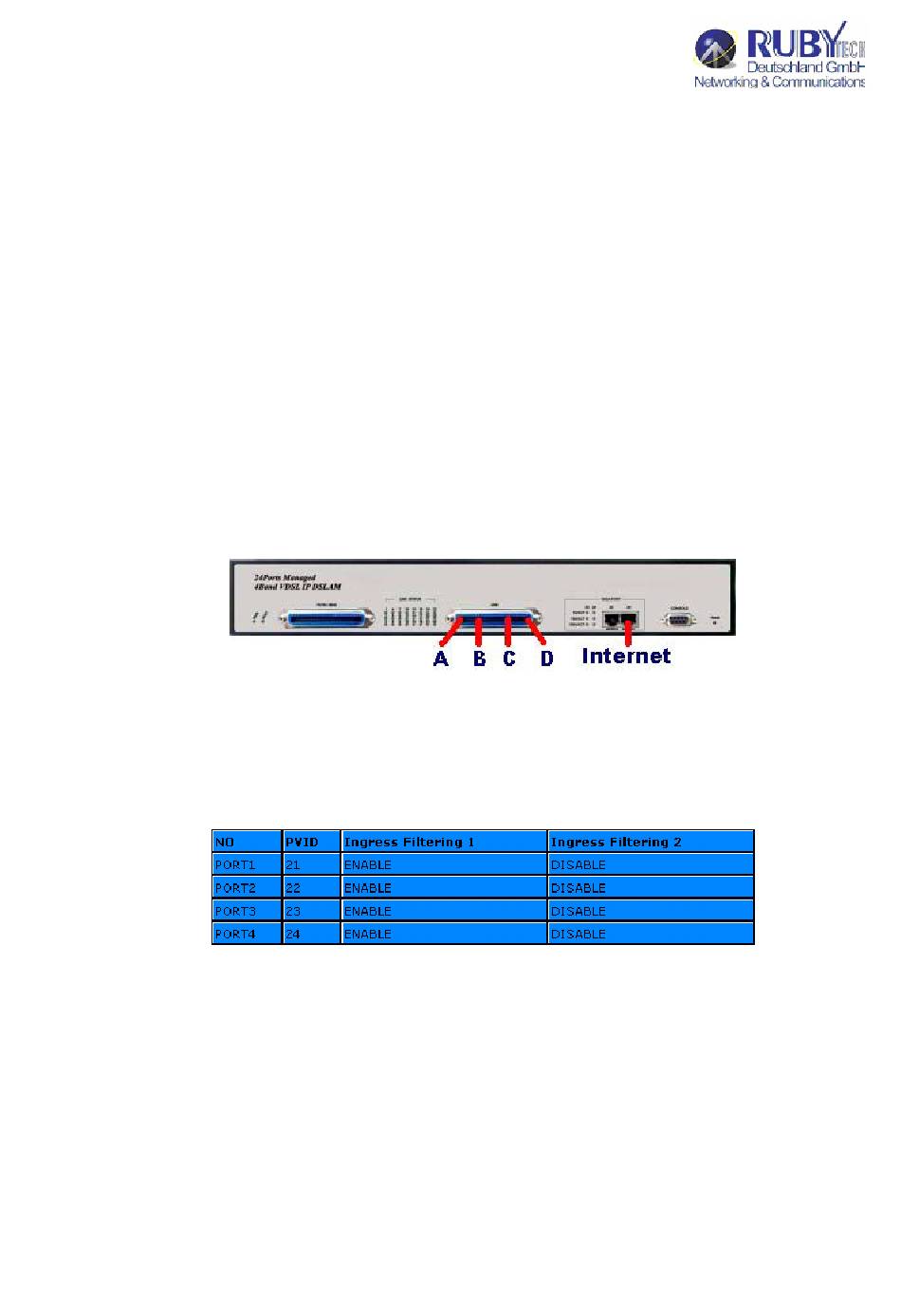

Beispiel 1:
4 User nutzen gemeinsam Internet über VDSL-System wie die folgende
Zeichung es darstellt und es gibt 7 Anforderungen an den Aufbau:
User A ist verbunden mit Port 1 und hat Internetzugang über Port 26
User B ist verbunden mit Port 2 und hat Internetzugang über Port 26
User C ist verbunden mit Port 3 und hat Internetzugang über Port 26
User D ist verbunden mit Port 4 und hat Internetzugang über Port 26
User A lokal mit den Usern B, C und D
User B lokal mit den Usern A, C und D
User C und D in derselben Gruppe und lokal mit User A und B
Setup Prozedur:
Stellen Sie Port VID ein:
Weisen sie eine Port VLAN ID (1~4094) für "untagged traffic" auf jedem Port wie
folgt zu: Port 1 PVID=21, Port 2 PVID=22, Port 3, 4 PVID=23
Fügen Sie eine VLAN-Gruppe hinzu:
256 VLAN-Gruppen stehen zur Konfiguration zur Verfügung. Fügen Sie folgende
VLAN-Gruppe hinzu: VID=21 member ports = port 1 & port 26.
ACHTUNG: Verändern Sie nicht die Gruppe "default_1 group" !!!
55
