VS-2400S User Manual

3. Hardware Beschreibung

Dieses Kapitel beschreibt die wichtigsten Bauteile des 24-Port IP DSLAM. Dies
beinhaltet die Bedeutung der LEDs und Anschlüsse auf der Vorder- und Rückseite.

Front Panel:

In der folgenden Abbildung wird die Frontseite dargestellt.
Der VS-2400S verfügt über einen eingebauten Splitter zwischen jeder VDSL-Seite
und POTS-Seite. So können Breitbanddienste auf denselben Leitungen genutzt
werden wie herkömmliche Telefondienste (POTS), ISDN und VDSL Signal.
Einige LED-Anzeigen dienen zur Überwachung des Gerätes selbst und des
Netzwerkstatus. Durch einen raschen Blick auf die Frontseite kann der Nutzer
feststellen, ob das Gerät in Betrieb ist, ob es andere IP DSLAMs oder andere
Geräte im Netz überwacht oder ob es ein Problem im Netzwerk gibt.
Der 24-Port VDSL IP DSLAM stellt einen 10/100/1000Mbit/s RJ-45 Ethernet Port
mit Auto-Sensing als Ethernet-Erweiterungsport sowie einen 10/100/1000 Mbit/s
RJ-45 Trunk-Port mit Auto-Link Funktion bereit.

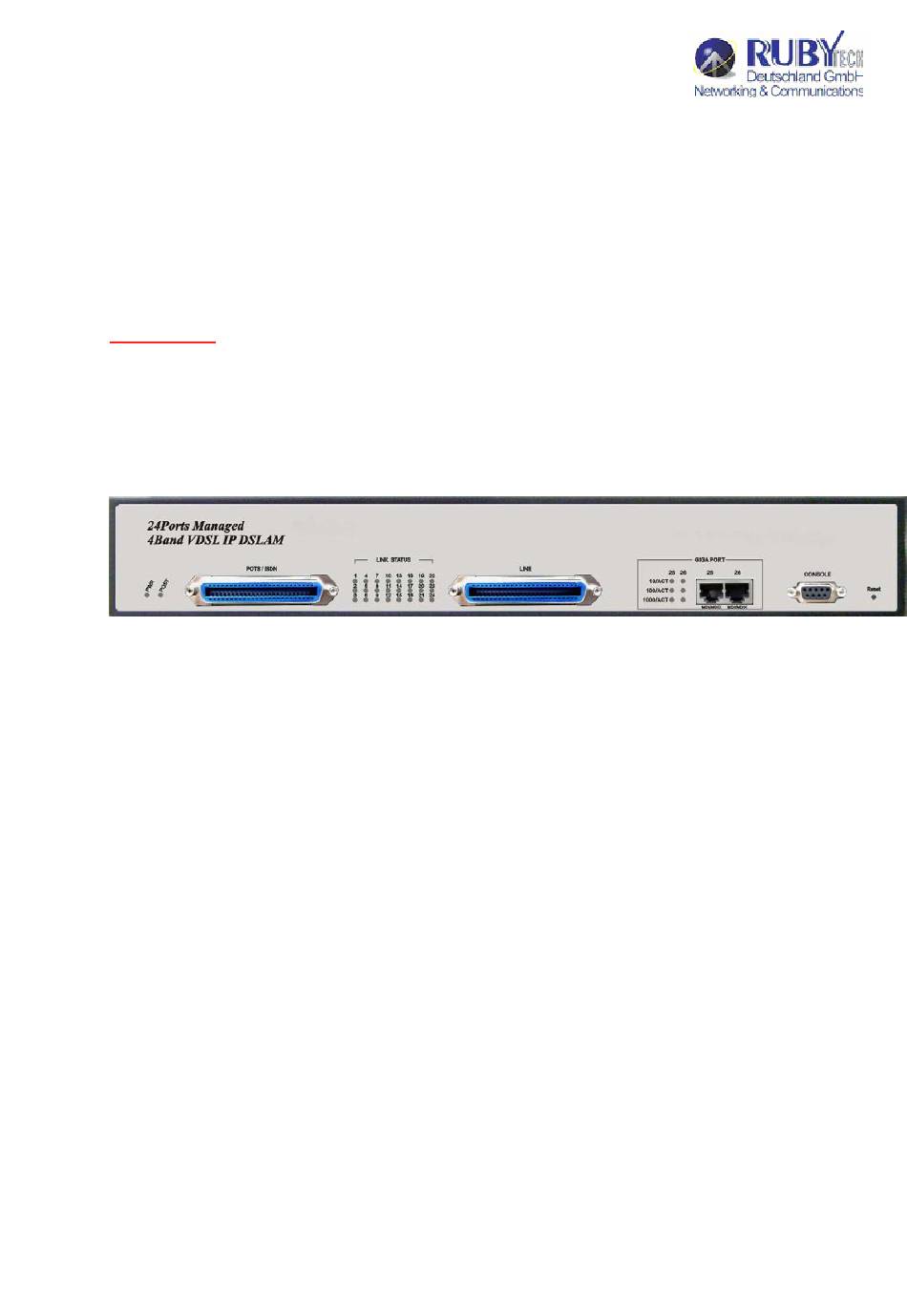

Abbildung Kapitel 3.1 Frontseite
14
