VS-2400S User Manual
5. Rate Control: Der VS-2400S unterstützt die Ingress- und Egress Rate Kontrolle
auf den Portws 1-24. Nehmen wir z.B. an, Port1 hat 10MBit/s, so kann
der Benutzer seine effektive Egress-Rate auf 1MBit/s setzen, die
Ingress-Rate ist 500KBit/s. Der Switch wird FlowControl und
Backpressure einsetzen, um die Ingress-Rate zu begrenzen, damit
der gesetzte Wert erreicht wird.
4.4.5 Trunking (Bündelung):
Das Link Aggregation Control Protocol (LACP) stellt standardisierte Definitionen für das
Austauschen von Informationen zwischen Partner-Systemen auf einem Link auf, um den
LACP-Instanzen zu ermöglichen, Einigung über die Link Aggregation Group zu erzielen,
zu der dieser Link gehört, sowie den Link in diese Link Aggregaton Group einzuordnen
und dadurch seine Sende- und Empfangsfunktione in geordneter Weise zu ermöglichen.
Daraus folgt, dass Link Aggregation Ihnen ermöglicht, bis zu acht aufeinanderfolgende
Ports zu einer gebündelten Verbindung zusammen zu fassen. Diese Funktion kann die
zur Verfügung gestellte Bandbreite für ein Gerät im Netzwerk erhöhen. LACP
Operationen erfordern den Full-Duplex-Modus. Weitere Details dazu beziehen sich auf
IEEE802.3ad .
Ingress: Der gültige Wert liegt zwischen 0 und 100
(100=100MBit/s). Die Einheit ist 100K. 0= Rate Control ist
ausgeschaltet.
Egress: Der gültige Wert liegt zwischen 0 und 100
(100=100MBit/s). Die Einheit ist 100K. 0= Rate Control ist
ausgeschaltet.

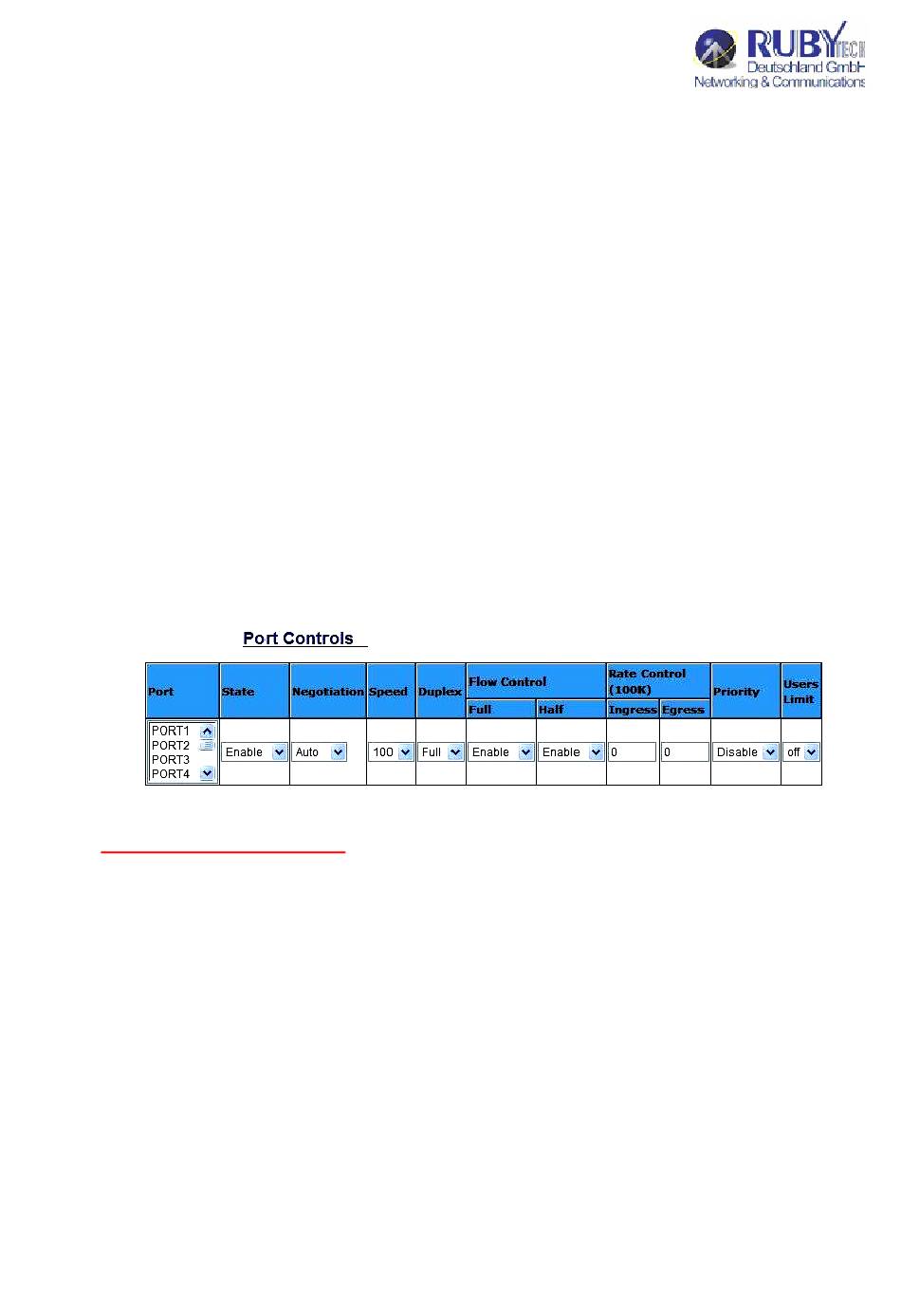

Abbildung: Port Controls
30
