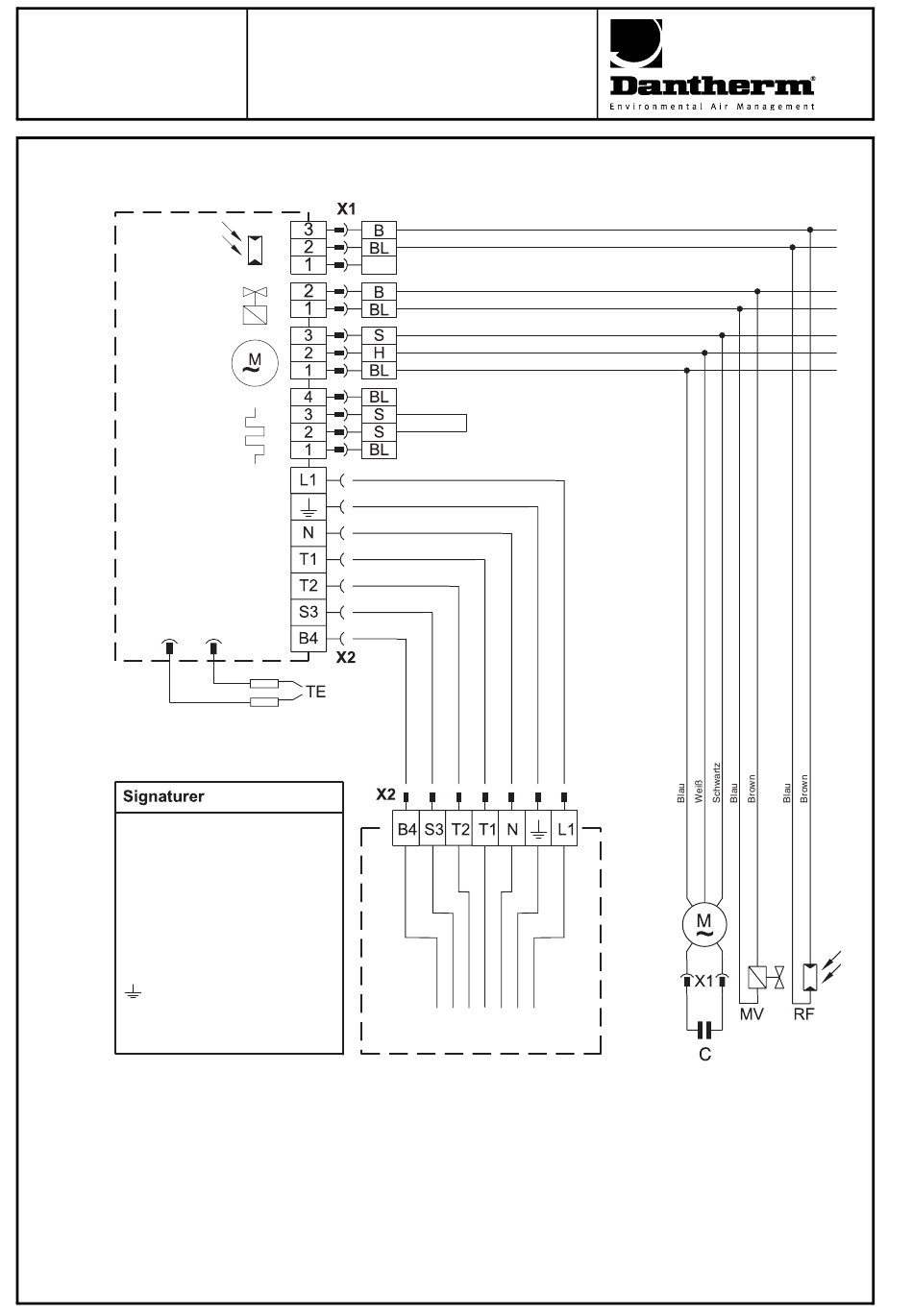

Verdrahtungsschema - Dantherm Gulliver Rg2 Bedienungsanleitung

Ölbrenner
Typ Gulliver RG2
Steuergerät
550 SMD
TE Zundelektroden
M Gebläsemotor
C Kondensator
MV Magnetventil-Spule
RF Photowiderstand
X1 Steck Verbindungen für
interne Komponenten
X2 7-poliger Steck
Erdverbindung
Seite 8 von 9

Verdrahtungsschema

Braun Braun
Blau
Braun
Blau
Schwartz
Weiß
Blau
Schwartz
Schwartz
(zum Ofen)
