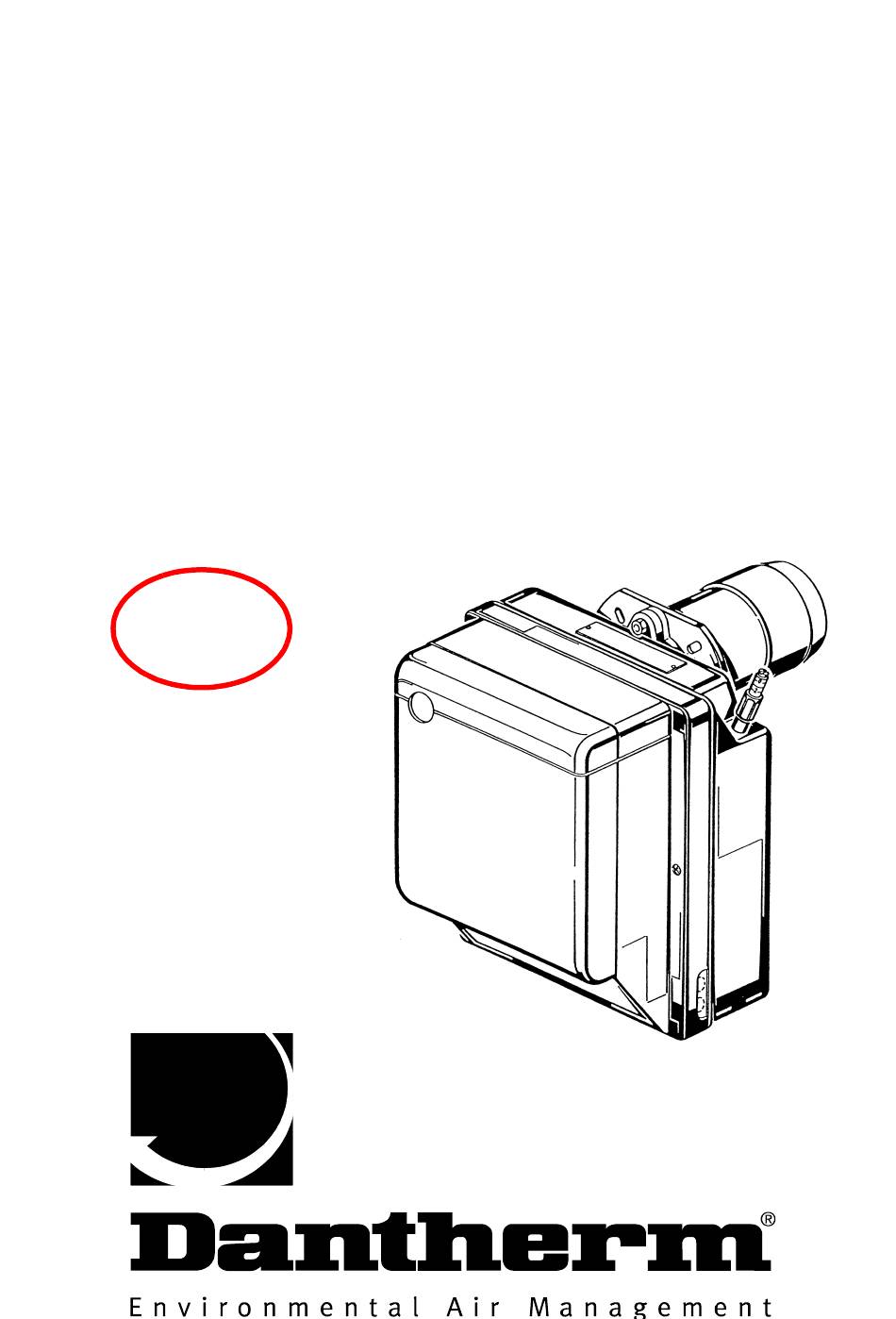

- Seite 1 Ölbrenner RG3D Code no.: 970930...
- Seite 2 Bedienungsanleitung Ölbrenner Typ Gulliver RG3D DIESE ANLEITUNG MUSS IM HEIZRAUM AUFBEWAHRT WERDEN Der Benutzer trägt die Verantwortung dafür, dass die Anlage im betriebssicheren Zustand ist, und dass die untengenannten Punkte engehalten werden. Vor dem Start kontrollierend: Bei Betriebsstörungen: – ob die Ventile der Öl zufuhr offen sind –...
-
Seite 3: Technische Daten
Technische Daten Ölbrenner Typ Gulliver RG3D Ölbrenner Hauptteile, Abmessungen 394 T1 Durchsatz 68/88 – 188,5 kW (H ) (5,4/7,0 – 15 kg/h) Brennstoff Viskosität max. 6 mm /s (1,5° E) bei 20° C Spannung 230 V +10% -10% 50 Hz... - Seite 4 Technische Daten Ölbrenner Typ Gulliver RG3D Leistungsdiagramm, Anfahrprogramm Aus den Leistungsdiagramm unten ist die Höchstleistung des Ölbrenners zu lesen (Bmax) im Verhältnis zu dem Überdruck im Feuerraum zu ersehen (Po). [mbar] [kW] [kg/h] Betriebsablauf: Normal Betriebsablauf Bei Störung Sie nicht erfolgter Zündung 1.
-
Seite 5: Montage
Montage Ölbrenner Typ Gulliver RG3D Öl ansaugssystem Einstrangsystem: Ein Einstrangsystem wird bei Anlagen benützt wo ein Vakuum in der Öl-leitungen nicht vor- kommen kann. Die Pumpe wird durch Entfernen der Bypass Schraube im Rucklaufstutzen (2) auf Ein- strangbetrieb umgestellt. Die Pumpe wird durch losen der Vakuum- schraube (6) entlüftet. - Seite 6 Montage Ölbrenner Typ Gulliver RG3D Öl ansaugssystem Einstrangsystem: Bei Tankanlagen, in denen sich in den Öl rohren ein Vakuum bilden kann, wird zwischen dem Vorfilter und dem Brenner ein Durchfluss- regler eingebaut. Das Vakuum in den Öl leitungen darf nie 0,4 bar überscheiten - dies entspricht ca.
- Seite 7 Montierung Ölbrenner Typ Gulliver RG3D Electrische Kabel und Steuergerät Netzleitung und Steuergerät: Die Netzleitung (min. 1 mm ) mit 7-poligem Wieland-Stecker wird an das Steuergerät des Brenners angeschlossen. Das Steuer- gerät hat eine interne 230 V/5 A-Sicherung (B). Bei defekter Sicherung kann der Brenner...
- Seite 8 Einregulierung Ölbrenner Typ Gulliver RG3D Einbau der Öl düse: Den Düsenstock (1) herausnehmen, nachdem vorher die Schrauben (2) gelockert, die Mutter (3) gelöst, die Zündkabel (4) vom Steuergerät, der Photowiderstand (6) und die Steckdose (10) abgenommen wurden. Die Zündkabel (4) von den Elektroden abneh- men, den Stauscheibenhalter vom Düsenstock...
- Seite 9 Einregulierung Ölbrenner Typ Gulliver RG3D Einstellung Einstellwerte der Verbrennung: Nachdem Düsegröße und Pumpendruck festgestellt sind, können Annäherungswerte für Luftklappen fohlene Düsen:. Delavan: Type W – B Danfoss: Type S – B Monarch: Type R Steinen: Type S – Q Düse...
- Seite 10 Einregulierung Ölbrenner Typ Gulliver RG3D Einstellung Einstellung 1. Stufe Luftklappeneinstellung: Die Kontermutter (1) lösen und durch Drehen der Schraube (2) den Zeiger (3) auf die gewünschte Stellung einstellen. Dann die Kontermutter (1) wieder festdrehen (siehe Abb. 14). Drückeinstellung Wird werksseitig auf 9 bar eingestellt.
-
Seite 11: Verdrahtungsschema
Verdrahtungsschema Ölbrenner Typ Gulliver RG3D Braun Blau Braun Blau Schwartz Weiss Blau Steuergerät Schwartz 550 SMD Schwartz Elektronischer verzögerer T8 T7 Signaturer: Zundelektroden Gebläsemotor Kondensator Magnetventil-Spule Photowiederstand Steck Verbindungen für interne Komponenten 7-poliger Steck 4-poliger Steck (Zum Ofen) Erdverbindung Seite 9 von 10... -
Seite 12: Explosionszeichnung
Explosionszeichnung Ölbrenner Typ Gulliver RG3D Ersatzteile Katalog Pos. Artnr. Beteckning Pos. Artnr. Beteckning Brennerhaube Luftklappe 80002702 80007650 80008983 Elektronischer Verzögerer 80007652 Gebläserad 4-polige Steckdose 1. Stufe Luftklappenregler 80006949 80007785 Steckdose für Motor Druckrohr 80007454 80007867 Steuergerät 550 SMD Luftklappe Druckkolben...
