23 Anschlüsse LZE-V

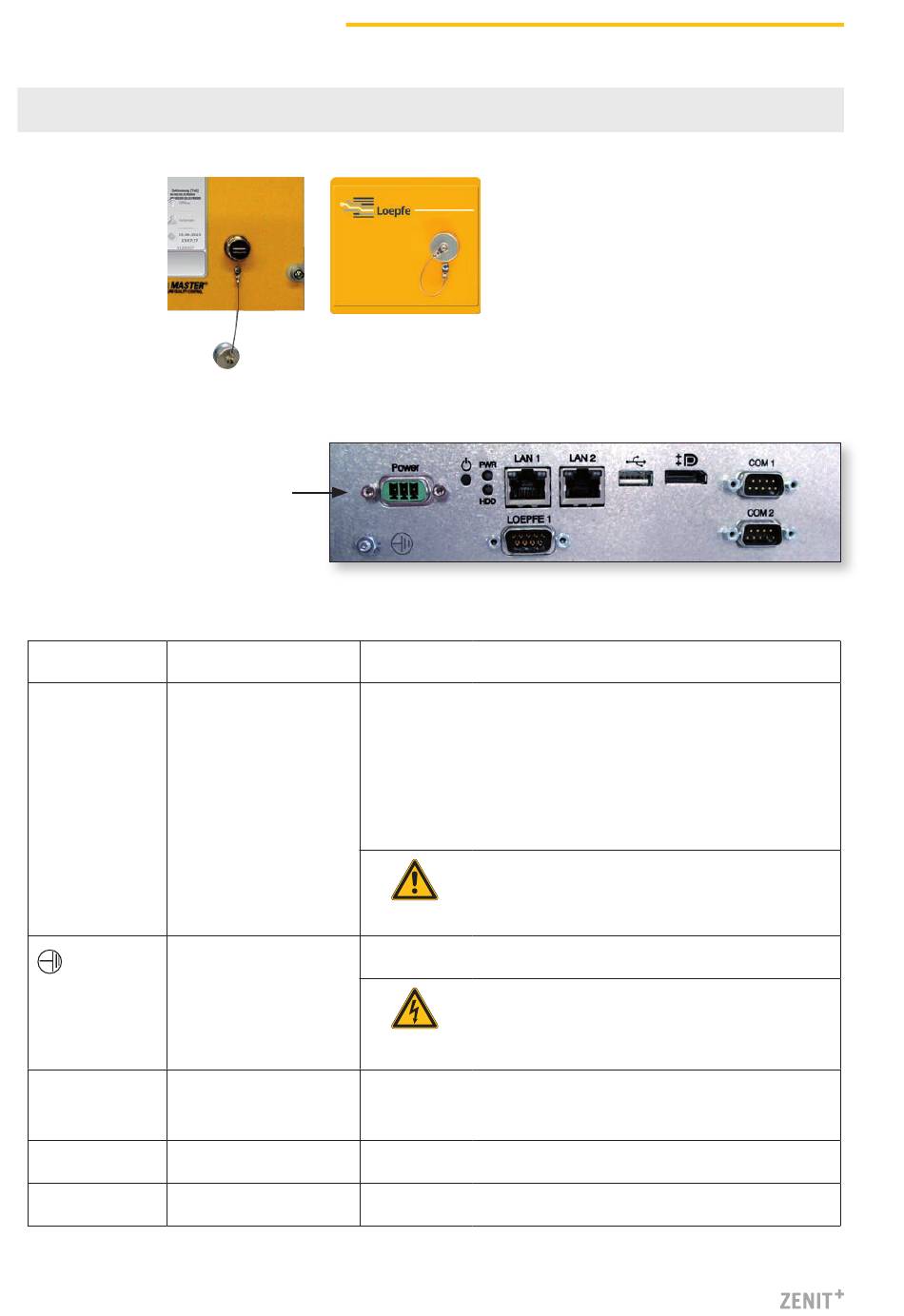

Frontseite
Rückseite
Bezeichnung Typ
Power Sub D PSC
Schraubanschluss
LOEPFE 1 Sub-D
9-Pol-Stecker
PWR LED grün / rot
HDD LED rot
26
+
24 V DC
Beschreibung
Stromversorgung 24 V DC
Kontakt 1 ( + )
Kontakt 2
Kontakt 3 (
ACHTUNG
Schutzerde
GEFAHR
Anschluss Loepfe 2-Draht-Bus (L2B)
Stromversorgung OK
Compact-Flash-Laufwerk aktiv
USB-Schnittstelle (USB-Port) für
Import / Export von Einstellungen und
Daten, sowie Screenshots.
Die USB-Schnittstelle ist mit einer
abnehmbaren Kappe gegen Staub
und Feuchtigkeit geschützt.
-
+
24 V DC
nicht angeschlossen
–
) 0 V DC
Dieser Anschluss darf nur mit 24 V DC
versorgt werden!
Dieser separate Massepunkt muss mit
der Schutzerde verbunden sein!
