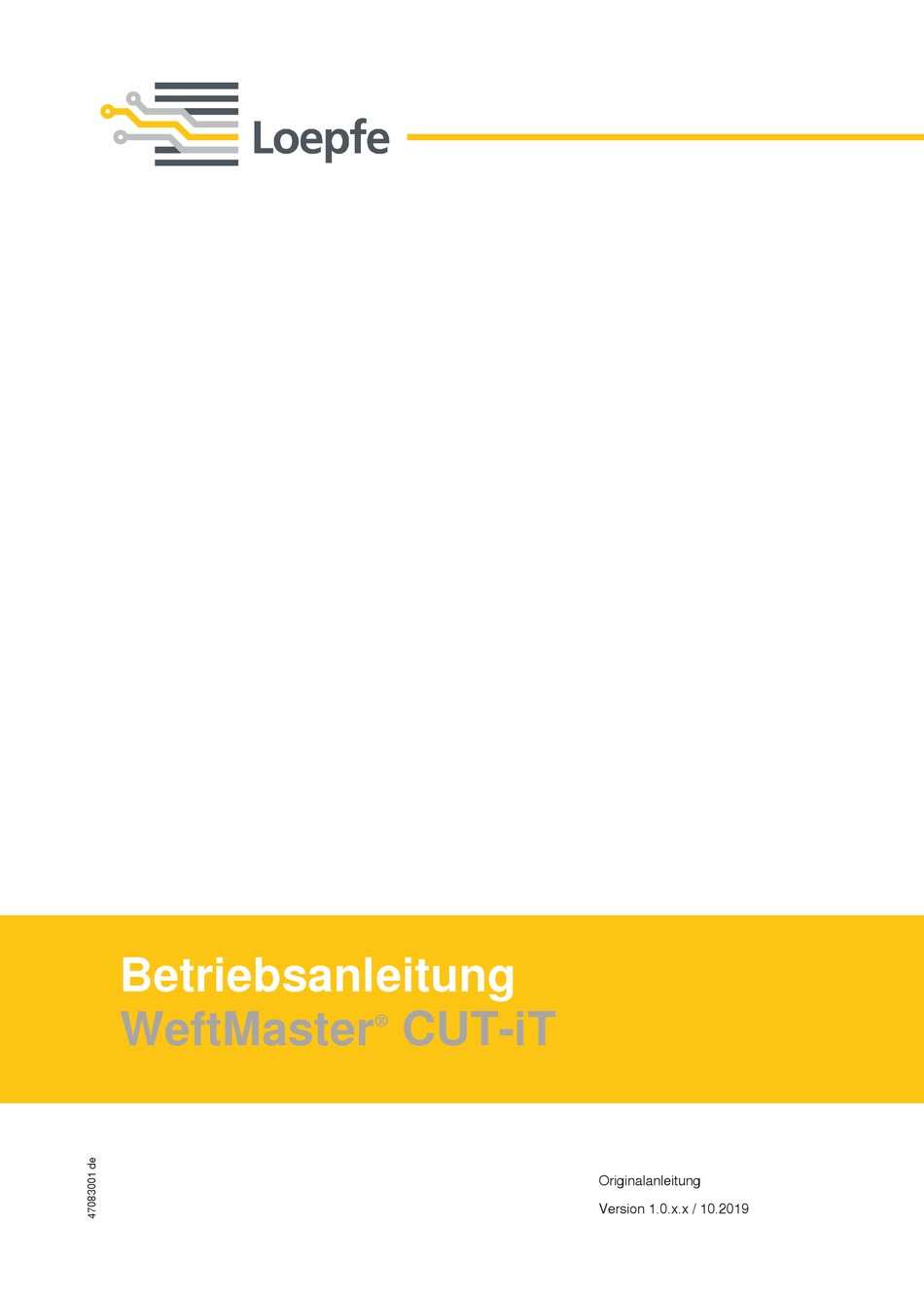

- Seite 1 Betriebsanleitung WeftMaster® CUT-iT Originalanleitung Version 1.0.x.x / 10.2019...
- Seite 3 Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Genehmigung der Gebrüder Loepfe AG, ausser für interne Zwecke, nicht gestattet. WeftMaster ist ein eingetragenes Warenzeichen der Gebrüder Loepfe AG in der Schweiz und/oder in anderen Ländern. © 2019 Gebrüder Loepfe AG, Schweiz WeftMaster CUT-iT www.loepfe.com...
-
Seite 5: Inhaltsverzeichnis
Stromflussmodi 18 4.3.5 Test-Modus 19 4.3.6 Programm wählen 20 4.3.7 Einstellung der Stromstärke 21 Erweiterte Funktionen 23 4.4.1 Systemeinstellungen 23 4.4.2 Display Kontrast einstellen 24 5 Störungsbehebung 25 Warnungen 25 Fehlermeldungen 26 6 Entsorgung 27 Sonderabfall 27 WeftMaster CUT-iT www.loepfe.com... - Seite 6 Inhaltsverzeichnis WeftMaster CUT-iT www.loepfe.com...
-
Seite 7: Allgemeine Informationen
Vor Inbetriebnahme des Gerätes diese Anleitung vollständig lesen und jederzeit zugänglich aufbewahren. Im Falle von Unklarheiten oder Unsicherheiten in der Bedienung, Rücksprache mit dem Lieferanten halten! Gültigkeit Dieses Dokument ist gültig für: WeftMaster CUT-iT Gestaltungsmerkmale Verschiedene Elemente in dieser Anleitung sind mit Gestaltungsmerkmalen versehen. Gestaltungsmerkmale ü Voraussetzung 1. -
Seite 8: Sicherheit
Weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann. HINWEIS Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann. 2.1.1 Symbolerklärung Warnzeichen Allgemeines Warnzeichen Warnung vor elektrischer Spannung Warnung vor heisser Oberfläche WeftMaster CUT-iT www.loepfe.com... -
Seite 9: Bestimmungsgemässe Verwendung
Verschmelzen der Gewebekanten oder zum Trennen des Gewebes in Bahnen. Eine andere oder über den vorgesehenen Verwendungszweck hinausgehende Verwendung gilt als nicht bestimmungsgemäss. Für hieraus resultierende Schäden haftet die Gebrüder Loepfe AG nicht. Das Gerät ist nicht geeignet für den Einsatz an nicht schmelzbaren Garnen wie reine... -
Seite 10: Zielgruppe
Sicherheit Zielgruppe Das Gerät WeftMaster CUT-iT darf nur durch autorisiertes Fachpersonal bedient werden. Das Fachpersonal ist autorisiert, wenn es die notwendigen Ausbildungs- und Wissensanforderungen erfüllt und für die zugeteilte Aufgabe autorisiert ist. 2.3.1 Fachpersonal Der Hersteller des WeftMaster CUT-iT definiert Fachpersonal wie folgt: «Bediener»... -
Seite 11: Sicherheitskonzept
WARNUNG Brandgefahr durch heisse Brennscheren Bei Missachten folgender Massnahmen besteht Brandgefahr und damit auch Verletzungsgefahr. Installation, Einstellung und Betreibung des WeftMaster CUT-iT nur durch Fachpersonal. Lauf- und Standtemperatur des Brenndrahtes so niedrig wie möglich einstellen. Der Entstaubung und Reinigung von Webmaschinen mit angeschlossenem WeftMaster CUT-iT grosse Aufmerksamkeit beimessen. -
Seite 12: Sicherheitsvorkehrungen Beim Anwenden Der Brennscheren
Sicherheitsvorkehrungen beim Anwenden der Brennscheren Steuergerät und Brennschere WARNUNG Brandgefahr bei nicht bestimmungsgemässer Anwendung Beim Einsatz des Gerätes WeftMaster CUT-iT an nicht schmelzbaren Garnen wie reine Baumwolle, reine Viskose oder reine Schurwolle besteht Brandgefahr und damit auch Verletzungsgefahr. Ausschliesslich schmelzbare Textilien (Synthetik- oder Mischgeweben) bearbeiten. -
Seite 13: Produkt Und Funktion
Das Steuergerät steuert den elektrischen Strom durch die Brenndrähte der Brennscheren, welche an einer Webmaschine angebracht sind. Dabei ist die Stromstärke abhängig davon, ob sich die Webmaschine im laufenden oder stehenden Zustand befindet. Steuergerät WeftMaster CUT-iT Display Funktionstasten WeftMaster CUT-iT... -
Seite 14: Die 4 Verschiedenen Stromflussmodi
Die Zeit während der sich die Webmaschine im laufenden Betrieb befin- det. Der vordefinierte Strom fliesst während dieser Zeit durch die Brenn- drähte. Anzeige im Display: «Run» (Laufstrom) In folgendem Fall stoppt WeftMaster CUT-iT die Webmaschine Die Stromversorgung wird unterbrochen. Ein Systemfehler wird erkannt. Es ist kein Brenndraht angeschlossen. -
Seite 15: Bedienung
Bedienung Bedienung Bedienelemente Bedienelemente Funktionstasten WeftMaster CUT-iT www.loepfe.com... -
Seite 16: Funktionstasten
ð Während dem Startup Vorgang werden folgende Statusmeldungen während je 1 Sekunde angezeigt. ð Anzeige im Display: «Starting Up» (Aufstarten) ð Anzeige im Display: «Version: X.X» (Software Version) ð Anzeige im Display: «Board type» (Boardtyp) ð Anzeige im Display: «Relay type» (Relaistyp) WeftMaster CUT-iT www.loepfe.com... - Seite 17 ð Anzeige im Display: «Address: X» (Slave Adresse) bei Verwendung des Steuergarätes als Slave: Adresse (Slave) = z. B. 2 ð Anzeige im Display: «Wiretype» (Brenndrahttyp) ð Anzeige im Display: «Standby» (Bereitschaftszustand) ð Das Gerät ist betriebsbereit. WeftMaster CUT-iT www.loepfe.com...
-
Seite 18: Gerät Ausschalten
Bedienung 4.3.2 Gerät Ausschalten kann nicht als Not-Aus-Taste verwendet werden. Obwohl das Gerät WeftMaster CUT-iT ausgeschaltet ist: – Das Notfall Relais (Ausgangsrelais) ist aktiv. – Die Webmaschine ist nicht gestoppt. – Im Gerät ist noch Strom vorhanden. ü Das Gerät ist mit dem Stromnetz verbunden. -
Seite 19: Test-Modus
ü Die Webmaschine ist im Stillstand. ü WeftMaster CUT-iT ist im Standby-Modus. innerhalb einer Maximalzeit von 1 Minute drücken (Maximaltestzeit veränderbar in Systemparameter 85) ð Während der Zeit, in der die Taste gedrückt ist, wechselt WeftMaster CUT-iT in den Run-Modus. WeftMaster CUT-iT www.loepfe.com... -
Seite 20: Programm Wählen
Programm zu bestätigen. ð Das gewählte Programm ist aktiv. Ein Programm kann nur ausgewählt werden, wenn sich die Webmaschine im Stillstand befindet. ü Die Webmaschine ist in Betrieb. betätigen. ð Folgende Fehlermeldung wird angezeigt: WeftMaster CUT-iT www.loepfe.com... -
Seite 21: Einstellung Der Stromstärke
Run-Stromstärke bei gestoppter Maschine ü Die Webmaschine ist im Stillstand. während 3 Sekunden drücken. ð Anzeige im Display: «Tune-Standby» (Einstellung im Standby-Modus) betätigen, um in die Einstellungen des« Run-Modus» zu wechseln. ð Anzeige im Display: «Tune-Run Current» (Stromstärken-Einstellung im Run-Modus) WeftMaster CUT-iT www.loepfe.com... -
Seite 22: Run-Stromstärke Bei Laufender Maschine
3. Falls innerhalb von 10 Sekunden keine Taste betätigt wird. ð Der Einstellungsmodus wird verlassen, ohne die Änderung zu speichern. betätigen um die gewünschte Stromstärke zu bestätigen. ð Anzeige im Display: «Execute» (Ausführen) ð Die Einstellung ist gespeichert. WeftMaster CUT-iT www.loepfe.com... -
Seite 23: Erweiterte Funktionen
ð Anzeige im Display: «Internal values» der interne Wert (Temperatur) wird angezeigt. betätigen, um die weiteren internen Werte anzuzeigen. ð Die weiteren internen Werte werden angezeigt. 3. Beliebige Taste betätigen. ð WeftMaster CUT-iT wechselt zurück in den «Standby-Modus». WeftMaster CUT-iT www.loepfe.com... -
Seite 24: Display Kontrast Einstellen
ð Der Startup Vorgang läuft. während des Startup Vorganges betätigen. ð Anzeige im Display: «Contrast up / Down» (Kontrast höher / niedriger) betätigen, um die gewünschte Einstellung zu wählen. betätigen um die gewünschte Einstellung zu bestätigen. ð Der Display-Kontrast ist eingestellt. WeftMaster CUT-iT www.loepfe.com... -
Seite 25: Störungsbehebung
Wenn die Limite der Boost-Stromstärke er- reicht ist, wird die Boost-Zeit verlängert. Die Boost-Stromstärke ist limitiert für eine Ausgangsleistung von max. 325 W. «RUN LIMITED» Die Run-Stromstärke wird limitiert. Die Run-Stromstärke ist limitiert für eine Ausgangsleistung von max. 125 W. WeftMaster CUT-iT www.loepfe.com... -
Seite 26: Fehlermeldungen
Anzahl eingstellte Slaves überprüfen. CUT-iT ist im Master/Slave-Modus einge- stellt aber im Netzwerk werden weniger Sla- ves erkannt als eingestellt sind. «NO MASTER» Master/Slave-Verbindung überprüfen. CUT-iT ist im Master/Slave-Modus einge- stellt aber im Netzwerk wird kein Master er- kannt. WeftMaster CUT-iT www.loepfe.com... -
Seite 27: Entsorgung
Elektro- und Elektronik-Altgeräte sowie Batterien dürfen nicht mit dem Haus- müll entsorgt werden. Für den Fall, dass Sie dieses Produkt einmal entsorgen müssen, beachten Sie bitte Folgendes: Produkt bei dafür vorgesehenen Einrichtungen recyceln. Bei örtlichen Behörden oder dem Händler nach Abfallentsorgungs- Bestimmungen erkundigen. WeftMaster CUT-iT www.loepfe.com... - Seite 28 Gebrüder Loepfe AG 8623 Wetzikon / Switzerland Telefon +41 43 488 11 11 Fax +41 43 488 11 00 service@loepfe.com www.loepfe.com...
