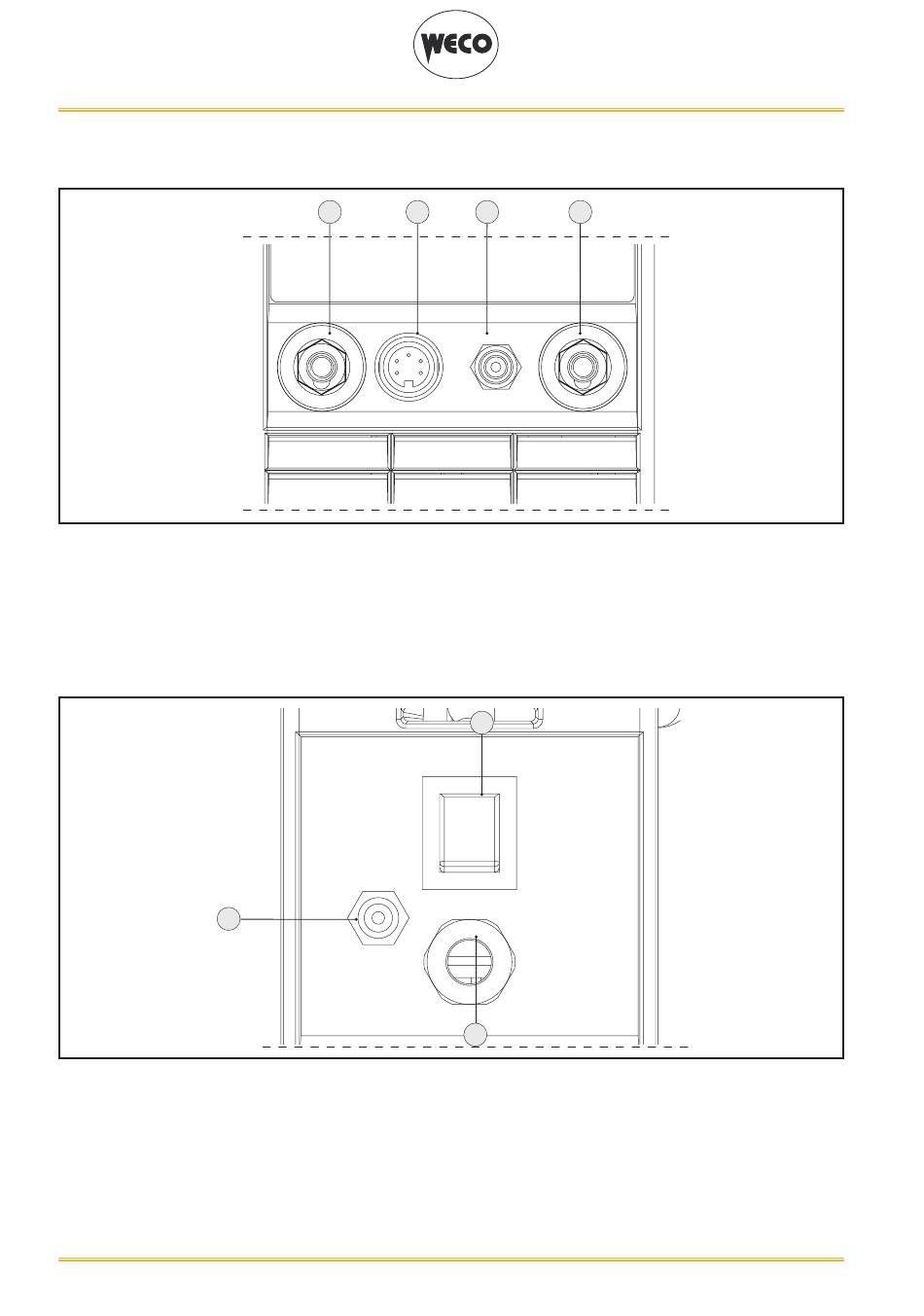

2.2 BEDIENFELD

○ Schweißstromabgriff mit negativer Polarität [Pos. 1].
○ Schweißstromabgriff mit positiver Polarität [Pos. 2].
○ Anschluss für den Steuerstecker des WIG-Brenners [Pos. 3].
○ Anschluss für den Gaszufuhrschlauch vom Generator zum Brenner [Pos. 4].
2.3 RÜCKWAND
2
○ Hauptschalter [Pos. 1].
○ Anschluss für den Gaszufuhrschlauch [Pos. 2]
• Flasche – Stromquelle
○ Netzkabel [Pos. 3].
• Gesamtlänge (inkl. innerer Teil): 2.5 m
• Anzahl und Querschnitt der Leiter: 3 x 2.5 mm
• Mitgelieferter Stecker: Schuko.
