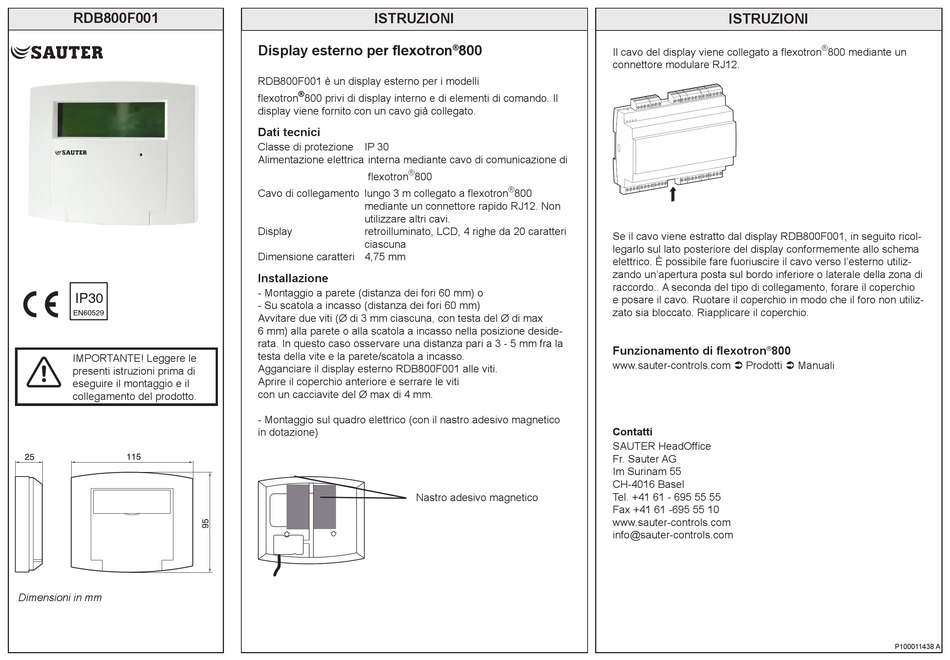

Sauter RDB800F001 Anleitung Seite 5

RDB800F001
IP30
EN60529
IMPORTANTE! Leggere le
presenti istruzioni prima di
eseguire il montaggio e il
collegamento del prodotto.
Dimensioni in mm
ISTRUZIONI
Display esterno per flexotron
RDB800F001 è un display esterno per i modelli
flexotron ®
800 privi di display interno e di elementi di comando. Il
display viene fornito con un cavo già collegato.
Dati tecnici
Classe di protezione IP 30
Alimentazione elettrica interna mediante cavo di comunicazione di
flexotron ®
800
Cavo di collegamento lungo 3 m collegato a flexotron
mediante un connettore rapido RJ12. Non
utilizzare altri cavi.
Display retroilluminato, LCD, 4 righe da 20 caratteri
ciascuna
Dimensione caratteri 4,75 mm
Installazione
- Montaggio a parete (distanza dei fori 60 mm) o
- Su scatola a incasso (distanza dei fori 60 mm)
Avvitare due viti (Ø di 3 mm ciascuna, con testa del Ø di max
6 mm) alla parete o alla scatola a incasso nella posizione deside-
rata. In questo caso osservare una distanza pari a 3 - 5 mm fra la
testa della vite e la parete/scatola a incasso.
Agganciare il display esterno RDB800F001 alle viti.
Aprire il coperchio anteriore e serrare le viti
con un cacciavite del Ø max di 4 mm.
- Montaggio sul quadro elettrico (con il nastro adesivo magnetico
in dotazione)
Nastro adesivo magnetico
®
800 Il cavo del display viene collegato a flexotron
connettore modulare RJ12.
®
800
Se il cavo viene estratto dal display RDB800F001, in seguito ricol-
legarlo sul lato posteriore del display conformemente allo schema
elettrico. È possibile fare fuoriuscire il cavo verso l'esterno utiliz-
zando un'apertura posta sul bordo inferiore o laterale della zona di
raccordo.. A seconda del tipo di collegamento, forare il coperchio
e posare il cavo. Ruotare il coperchio in modo che il foro non utiliz-
zato sia bloccato. Riapplicare il coperchio.
Funzionamento di flexotron
www.sauter-controls.com  Prodotti  Manuali
Contatti
SAUTER HeadOffice
Fr. Sauter AG
Im Surinam 55
CH-4016 Basel
Tel. +41 61 - 695 55 55
Fax +41 61 -695 55 10
www.sauter-controls.com
info@sauter-controls.com
ISTRUZIONI
®
800 mediante un
® 800
P100011438 A
