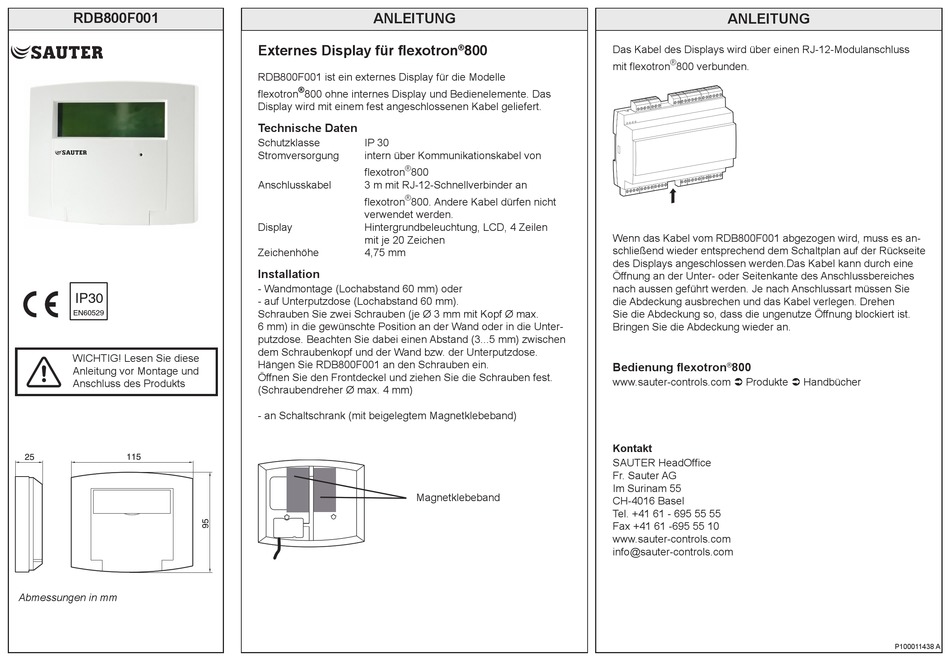

RDB800F001
IP30
EN60529
WICHTIG! Lesen Sie diese
Anleitung vor Montage und
Anschluss des Produkts
Abmessungen in mm
ANLEITUNG
Externes Display für flexotron
RDB800F001 ist ein externes Display für die Modelle
flexotron
®
800 ohne internes Display und Bedienelemente. Das
Display wird mit einem fest angeschlossenen Kabel geliefert.
Technische Daten
Schutzklasse
IP 30
Stromversorgung
intern über Kommunikationskabel von
flexotron
®
800
Anschlusskabel
3 m mit RJ-12-Schnellverbinder an
flexotron
®
800. Andere Kabel dürfen nicht
verwendet werden.
Display
Hintergrundbeleuchtung, LCD, 4 Zeilen
mit je 20 Zeichen
Zeichenhöhe
4,75 mm
Installation
- Wandmontage (Lochabstand 60 mm) oder
- auf Unterputzdose (Lochabstand 60 mm).
Schrauben Sie zwei Schrauben (je Ø 3 mm mit Kopf Ø max.
6 mm) in die gewünschte Position an der Wand oder in die Unter-
putzdose. Beachten Sie dabei einen Abstand (3...5 mm) zwischen
dem Schraubenkopf und der Wand bzw. der Unterputzdose.
Hängen Sie RDB800F001 an den Schrauben ein.
Öffnen Sie den Frontdeckel und ziehen Sie die Schrauben fest.
(Schraubendreher Ø max. 4 mm)
- an Schaltschrank (mit beigelegtem Magnetklebeband)
Magnetklebeband
®
800
Das Kabel des Displays wird über einen RJ-12-Modulanschluss
mit flexotron
Wenn das Kabel vom RDB800F001 abgezogen wird, muss es an-
schließend wieder entsprechend dem Schaltplan auf der Rückseite
des Displays angeschlossen werden.Das Kabel kann durch eine
Öffnung an der Unter- oder Seitenkante des Anschlussbereiches
nach aussen geführt werden. Je nach Anschlussart müssen Sie
die Abdeckung ausbrechen und das Kabel verlegen. Drehen
Sie die Abdeckung so, dass die ungenutze Öffnung blockiert ist.
Bringen Sie die Abdeckung wieder an.
Bedienung flexotron
www.sauter-controls.com Produkte Handbücher
Kontakt
SAUTER HeadOffice
Fr. Sauter AG
Im Surinam 55
CH-4016 Basel
Tel. +41 61 - 695 55 55
Fax +41 61 -695 55 10
www.sauter-controls.com
info@sauter-controls.com
ANLEITUNG
®
800 verbunden.
®
800
P100011438 A
